Remplacement Du Module D'alimentation - Invacare Orion Metro Manuel De Maintenance

8.
LCD
Fig. 5-3

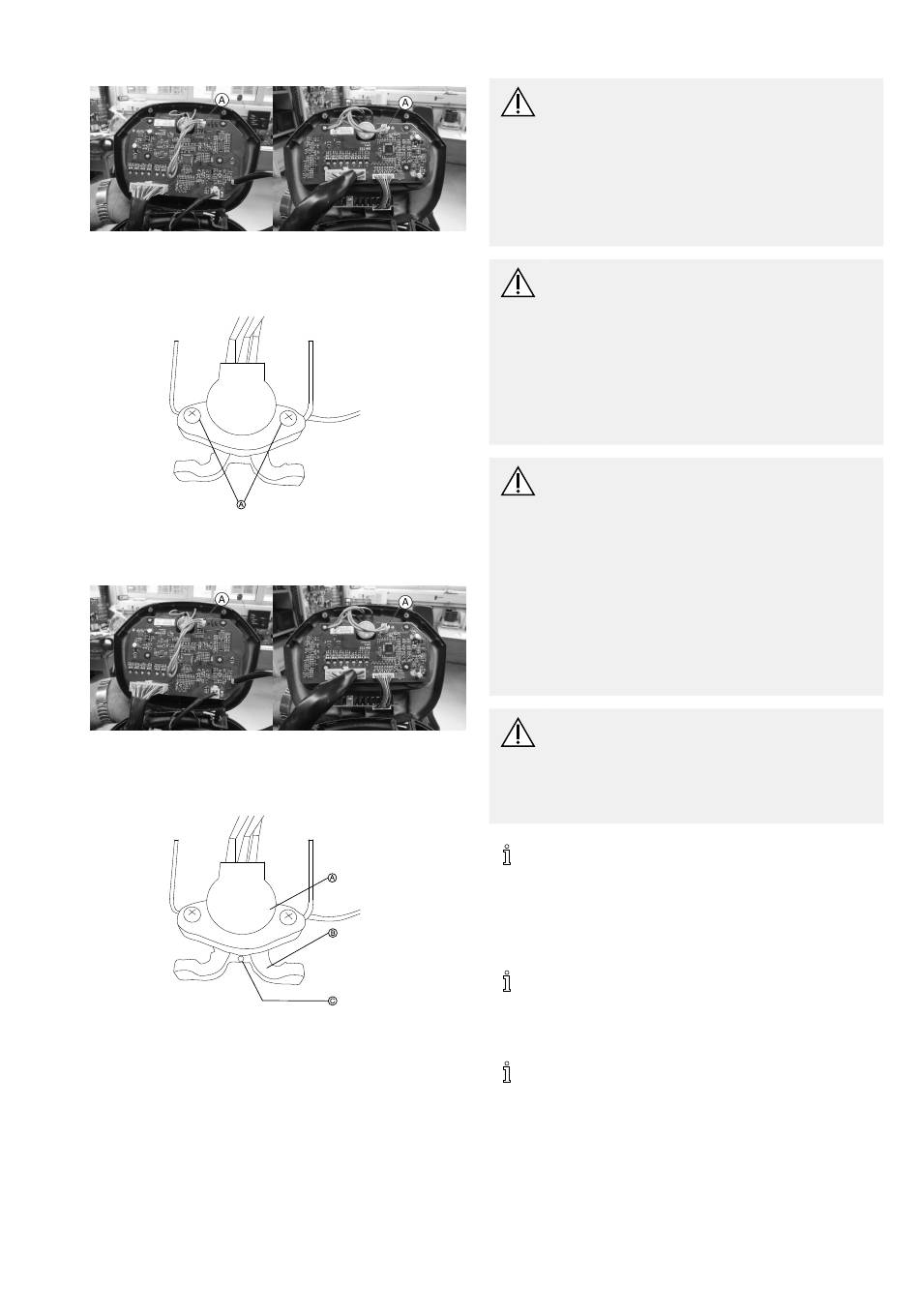

Débranchez la fiche du potentiomètre A de la console
de commande.
9.
Retirez les vis A sur le potentiomètre.
10. Remplacez le potentiomètre.
11.
LCD
Fig. 5-5
Rebranchez la fiche du potentiomètre A sur la console
de commande.
12.
Connectez le potentiomètre A et le support du levier
de commande B :
• Serrez la vis C.
13. Installez les pièces en reprenant la procédure en sens
inverse.
14. Testez toutes les fonctions (essai).
1640195-B

5.5.4 Remplacement du module d'alimentation

LED
Fig. 5-4
LED
Fig. 5-6
ATTENTION !
Risque d'accident
Lors de son stationnement sur les dispositifs
anti-bascule, le véhicule électrique n'est plus
ralenti par le frein moteur. Il risque dans ce cas
de se mettre à rouler de manière incontrôlée.
– Placez le châssis arrière du véhicule électrique
sur une cale en bois de support avant de
retirer les roues.
ATTENTION !
Risque de brûlure en cas de court-circuit du
câble d'alimentation
– Éteignez complètement le véhicule
électrique avant de retirer ses composants
d'alimentation internes. N'oubliez pas de
retirer les batteries.
– Évitez tout pontage des contacts lors des
mesures sur les composants électriques sous
tension.
ATTENTION !
Toute modification du programme de conduite
est susceptible d'altérer les caractéristiques
de conduite et la stabilité au basculement du
véhicule électrique.
– Seuls les revendeurs Invacare® spécialisés
sont habilités à apporter des modifications au
programme de conduite.
– Invacare® ne donne de garantie de
comportement sûr du véhicule électrique,
et plus particulièrement de stabilité au
basculement, que pour les programmes de
conduite standard non modifiés.
ATTENTION !
Risque d'accident
Tout roulement accidentel est susceptible de
provoquer des accidents.
– Calez le véhicule électrique pour éviter qu'il
ne se mette à rouler.
Le système de commandes est fourni avec un
programme de conduite standard. Si vous avez
apporté des modifications spécifiques au client
au programme de conduite, vous devrez les
réapporter après l'installation du nouveau module
d'alimentation.
Lors du démontage, notez la position des petites
pièces comme les vis et les rondelles. Déposez-les
correctement pour pouvoir les remonter dans
l'ordre voulu par la suite.
Les fiches du module électronique ne risquent pas
d'être branchées de manière incorrecte car elles
sont toutes de taille différente et ne peuvent être
raccordées qu'à une seule prise.
Après-vente
19
