Invacare Orion Metro Manuel De Maintenance page 33

12.

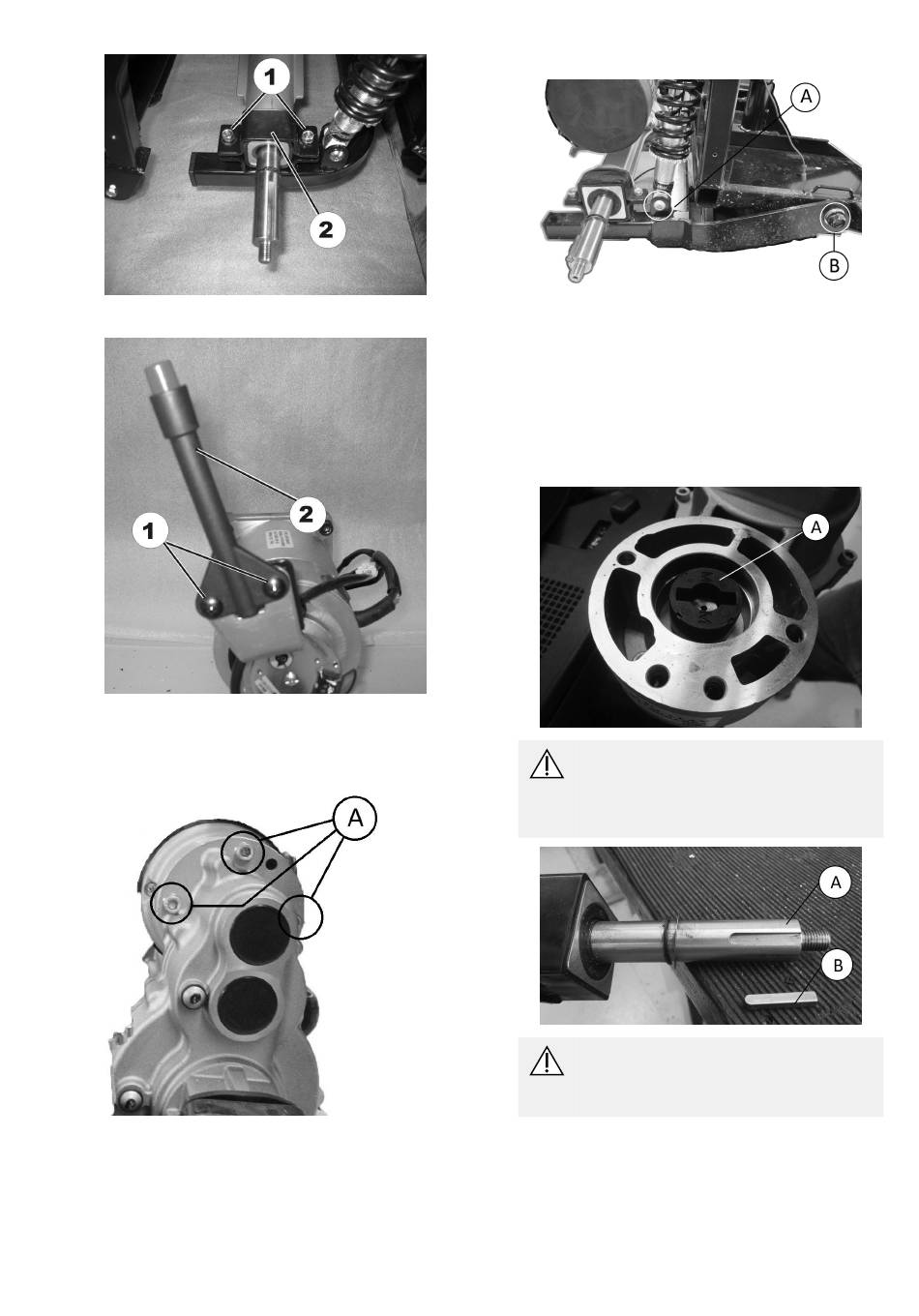

Retirez les vis (1) du support d'entraînement (2).
13. Retirez le support d'entraînement (2).
14.
Retirez les vis (1) du levier de débrayage (2).
15. Retirez le levier de débrayage (2).
16. Placez la cale en bois de support sous le bras oscillant.
Remplacement du moteur d'entraînement
1.
Desserrez les trois vis Allen A.
2. Soulevez le moteur du support et retirez-le des châssis
latéraux.
3. Remplacez le moteur.
1640195-B
Remplacement de l'unité motrice
1.
Desserrez et retirez la vis B sur le bras oscillant.
Pour remplacer le bras oscillant, reportez-vous à la
section 5.8.3 Remplacement du bras oscillant, page 25.
2. Desserrez et retirez le boulon du bas A sur le ressort.
3. Soulevez l'unité motrice du support et retirez-la des
châssis latéraux.
4. Remplacez l'unité motrice.
Installation
1. Installez les pièces en reprenant la procédure en sens
inverse.
ATTENTION !
Fonction réduite en cas de montage
incorrect de l'embrayage
– Veillez à monter l'embrayage A avec
l'inscription « M » face au moteur.
ATTENTION !
Aucune efficacité de freinage sans clavette
– Veillez à monter la clavette B sur l'arbre
du moteur A lors du remontage.
2. Appliquez un adhésif frein-filet (Locktite 243, par
exemple) sur la vis B du bras oscillant et serrez à
25 Nm.
3. Testez toutes les fonctions (essai).
Après-vente
33
