Orion
•
Clé de 10 mm
•
Clé de 12 mm
•
Clé de 13 mm
•
Clé de 32 mm
•
Tournevis Phillips
•
Cale en bois de support

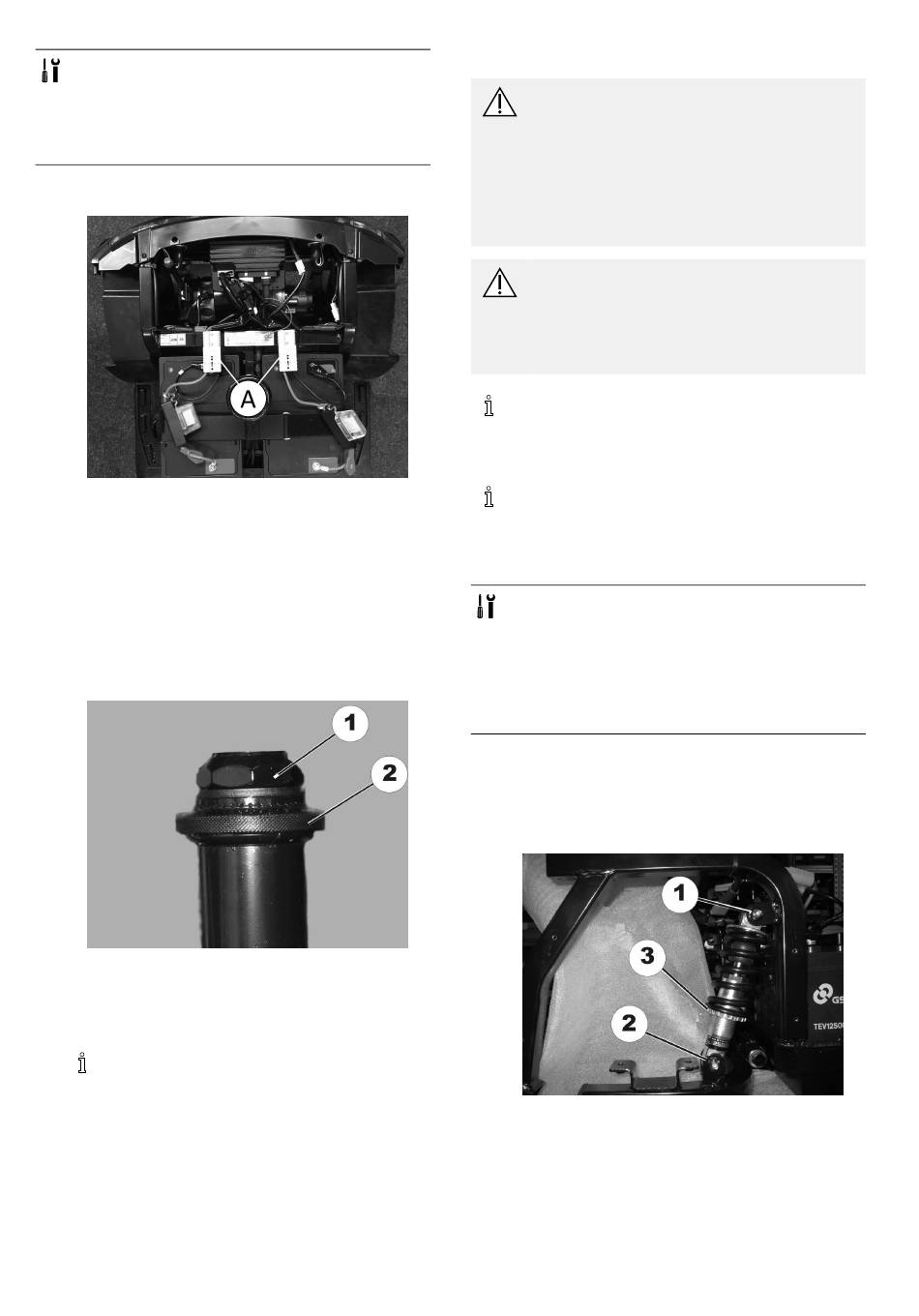

1. Retirez le siège.
2. Retirez le carter.
3.
Débranchez le câble de la batterie A.
4. Retirez la direction avant :
•
Version 3 roues
– Démontez le châssis et la colonne de direction.
Reportez-vous à la section 5.8.5 Remplacement
de la colonne de direction, page 25.
•
Version 4 roues
– Démontez la tige de direction et la barre
d'accouplement. Reportez-vous à la
section 5.9.3 Remplacement de la tige de
direction/barre d'accouplement, page 30.
5.
Desserrez la vis de la suspension de roue (1).
6. Desserrez la vis (2).
7. Remplacez la suspension de roue.
8. Installez les pièces en reprenant la procédure en sens
inverse.
Serrez la vis (1) à 25 Nm.
9. Réglez le carrossage. Reportez-vous à la section 5.9.3
Remplacement de la tige de direction/barre
d'accouplement, page 30.
10. Testez le fonctionnement (essai).
24
5.8.2 Remplacement de l'amortisseur
ATTENTION !
Risque d'accident
Lors de son stationnement sur les dispositifs
anti-bascule, le véhicule électrique n'est plus
ralenti par le frein moteur. Il risque dans ce cas
de se mettre à rouler de manière incontrôlée.
– Placez le châssis arrière du véhicule électrique
sur une cale en bois de support avant de
retirer les roues.
ATTENTION !
Risque d'accident
Tout roulement accidentel est susceptible de
provoquer des accidents.
– Calez le scooter pour éviter qu'il ne se mette
à rouler.
Lors du démontage, notez la position des petites
pièces comme les vis et les rondelles. Déposez-les
correctement pour pouvoir les remonter dans
l'ordre voulu par la suite.
Le remplacement de l'amortisseur gauche exige
le retrait préalable du moteur d'entraînement.
Le retrait du moteur d'entraînement n'est en
revanche pas nécessaire pour le remplacement de
l'amortisseur droit.
•
Clé de 10 mm
•
Clé de 17 mm
•
Pince oblique
•
Maillet en caoutchouc
•
Tournevis Phillips
•
Clés Allen de 5 mm (2)
•
Cale en bois de support
Remplacement de l'amortisseur arrière
1. Retirez la roue. Reportez-vous au manuel d'utilisation.
2. Retirez le garde-boue. Reportez-vous à la section 5.10.1
Remplacement de l'unité motrice, page 32.
3.
Desserrez le boulon du haut (1) sur l'amortisseur.
4. Desserrez le boulon du bas (2) sur l'amortisseur.
5. Remplacez l'amortisseur (2).
6. Définissez la dureté du ressort à l'aide de la vis de
réglage (3).
7. Installez les pièces en reprenant la procédure en sens
inverse.
8. Vérifiez le fonctionnement (essai).
1640195-B
