Module D'éclairage; Remplacement Du Feu Avant; Remplacement Des Clignotants Avant - Invacare Orion Metro Manuel De Maintenance

1. Retirez le carter. Reportez-vous à la section 5.6.1
Retrait du carter, page 20.
2.
Retirez les quatre embouts A.
3. Desserrez et retirez les vis B.
4. Retirez le carter avant.
5. Installez les pièces en reprenant la procédure en sens
inverse.

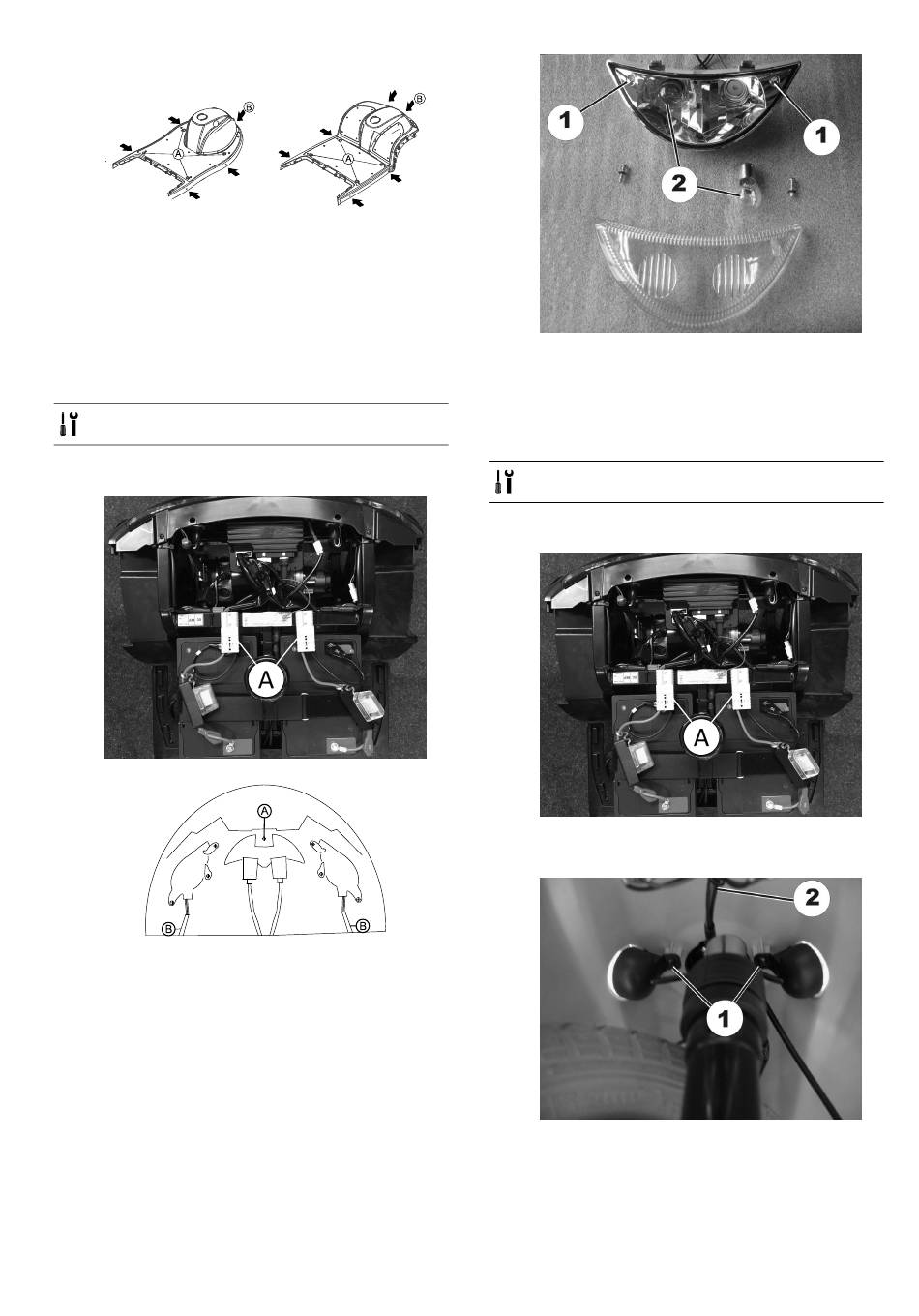

5.7 Module d'éclairage

5.7.1 Remplacement du feu avant

• Tournevis Phillips
1. Retirez le siège.
2. Retirez le carter.
3.
Débranchez le câble de la batterie A.
4.
Retirez la vis (1) ou A sur le feu avant, en dessous
du carter avant.
5. Retirez le feu avant.
6. Déconnectez le câble du faisceau électrique.
1640195-B
7.
Retirez les vis (1) sur le verre du feu avant.
8. Retirez le verre du feu avant.
9. Remplacez la ou les ampoule(s) dans le feu avant.
10. Testez le fonctionnement.

5.7.2 Remplacement des clignotants avant

• Tournevis Phillips
1. Retirez le siège.
2. Retirez le carter.
3.
Débranchez le câble de la batterie A.
Version 3 roues
1.
Retirez la vis du clignotant (1).
2. Débranchez le câble du clignotant (2) du faisceau
électrique.
3. Remplacez le clignotant.
4. Installez les clignotants en reprenant les étapes dans
l'ordre inverse.
5. Testez le fonctionnement.
