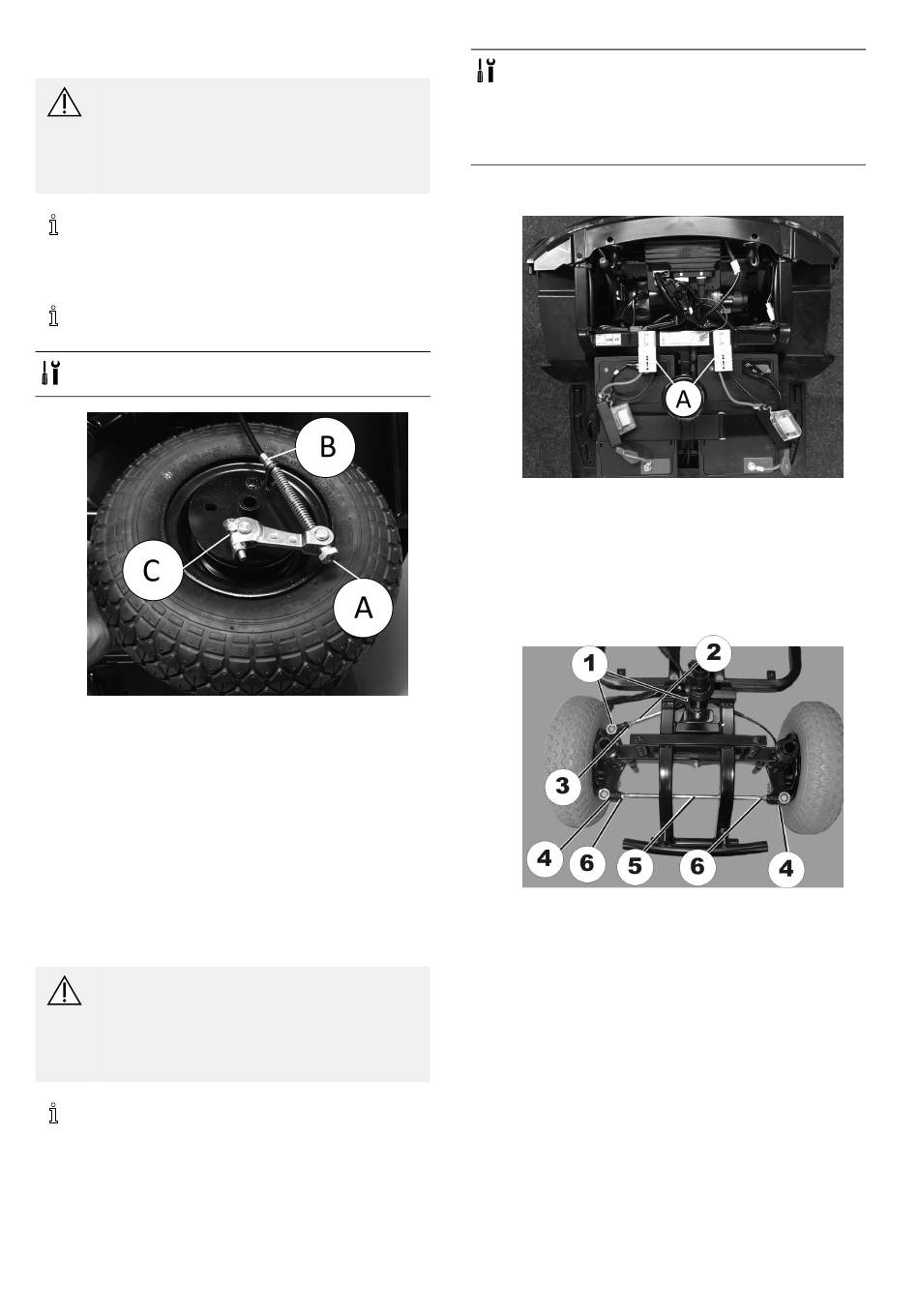

5.9.2 Remplacement du câble de frein
ATTENTION !
Risque d'accident
Tout roulement accidentel est susceptible de
provoquer des accidents.
– Calez le véhicule électrique pour éviter qu'il
ne se mette à rouler.
Lors du démontage, notez la position des petites
pièces comme les vis et les rondelles. Déposez-les
correctement pour pouvoir les remonter dans
l'ordre voulu par la suite.
Le remplacement du câble de frein n'exige pas le
retrait de la roue.
• Clé de 10 mm
• Tournevis Phillips
1.
Desserrez le câble de frein à l'aide de la vis de
réglage A.
2. Débranchez le câble de frein de la roue B.
3. Débranchez le câble de frein sur le levier de frein de
la colonne de direction.
4. Acheminez le câble de frein sur le carter.
5. Desserrez la vis du levier de frein C sur la roue.
6. Remplacez le câble de frein.
7. Installez les pièces en reprenant la procédure en sens
inverse.
8. Vérifiez la fonction de freinage en poussant.
5.9.3 Remplacement de la tige de
direction/barre d'accouplement
ATTENTION !
Risque d'accident
Tout roulement accidentel est susceptible de
provoquer des accidents.
– Calez le véhicule électrique pour éviter qu'il
ne se mette à rouler.
Lors du démontage, notez la position des petites
pièces comme les vis et les rondelles. Déposez-les
correctement pour pouvoir les remonter dans
l'ordre voulu par la suite.
30
• Clé de 10 mm
• Clé de 12 mm
• Clé de 13 mm
• Tournevis Phillips
• Pince à circlips
• Cale en bois de support
1. Retirez le siège.
2. Retirez le carter.
3.
Débranchez le câble de la batterie A.
4. Retirez la colonne de direction et le châssis.
Reportez-vous à la section 5.8.5 Remplacement de la
colonne de direction, page 25.
Remplacement de la tige de direction/barre
d'accouplement
1.
Retirez le circlip (1) sur la tige de direction (2).
2. Remplacez la tige de direction.
3. Réglez la longueur de la tige de direction au moyen
des vis de réglage (3).
4. Retirez le circlip (4) sur la barre d'accouplement (5).
5. Remplacez la barre d'accouplement.
6. Installez la tige de direction/la barre d'accouplement
en reprenant la procédure en sens inverse.
7. Testez le fonctionnement (essai).
