Orion
• Clé de 10 mm
• Clé de 17 mm
• Maillet en caoutchouc
• Tournevis Phillips
• Cale en bois de support
• Pour adapter le programme de conduite :
logiciel de programmation ou dispositif
de programmation manuelle et manuel
d'installation du système électronique,
disponibles auprès d'Invacare.

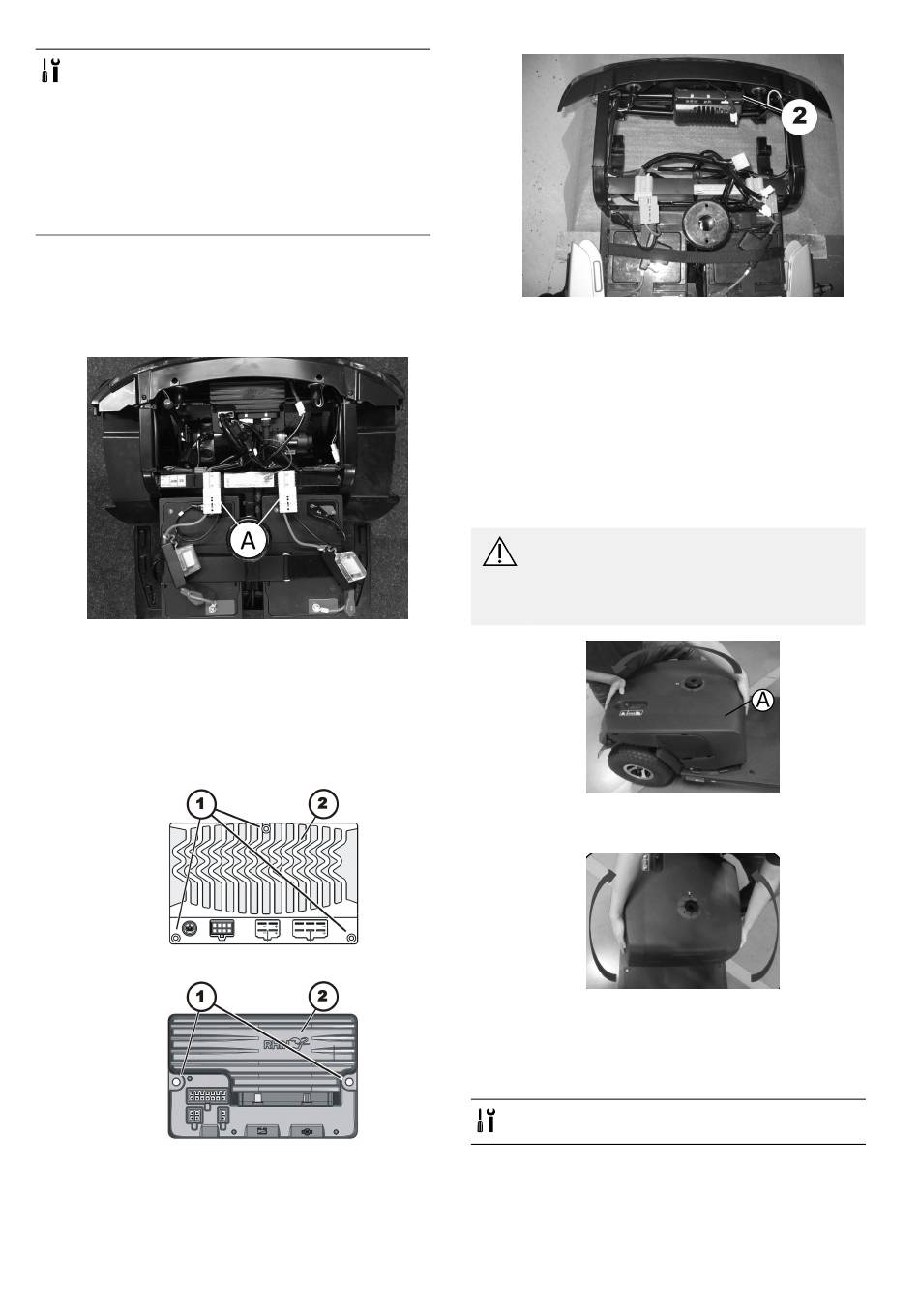

1. Calez le véhicule électrique pour éviter qu'il ne se
mette à rouler.
2. Placez la cale en bois de support au-dessous des
châssis, à la hauteur du support de la batterie.
3. Retirez le siège.
4. Retirez le carter.
5.
Débranchez le câble de la batterie (1).
6. Desserrez et retirez les vis de fixation de la roue
arrière.
7. Retirez les roues arrière.
8. Retirez l'unité motrice. Reportez-vous à la
section 5.10.1 Remplacement de l'unité motrice, page
32.
9. Retirez les vis (1) sur le module d'alimentation (2).
• Rhino 1 :
Fig. 5-7 DS72KB01/DS112KB02
• Rhino 2 :
Fig. 5-8 DS90/DS120 :
20
10.
Remplacez le module d'alimentation (2).
11. Installez les pièces en reprenant la procédure en sens
inverse.
12. Chargez le programme de conduite sur le module
d'alimentation. Reportez-vous à la description du
logiciel de commande.
13. Testez toutes les fonctions (essai).

5.6 Carters

5.6.1 Retrait du carter

ATTENTION !
Risque de détérioration du carter
– Ne tirez pas verticalement sur le carter pour
le retirer.
– Suivez les instructions ci-dessous.
1.
Placez une main à l'avant et l'autre à l'arrière du
carter A.
2. Soulevez le carter par l'avant.
3.
Placez les mains sur les côtés gauche et droit du carter.
4. Tournez et soulevez pour retirer complètement le
carter.

5.6.2 Remplacement du carter avant

• Clé à douille de 10 mm
• Tournevis Phillips
1640195-B
