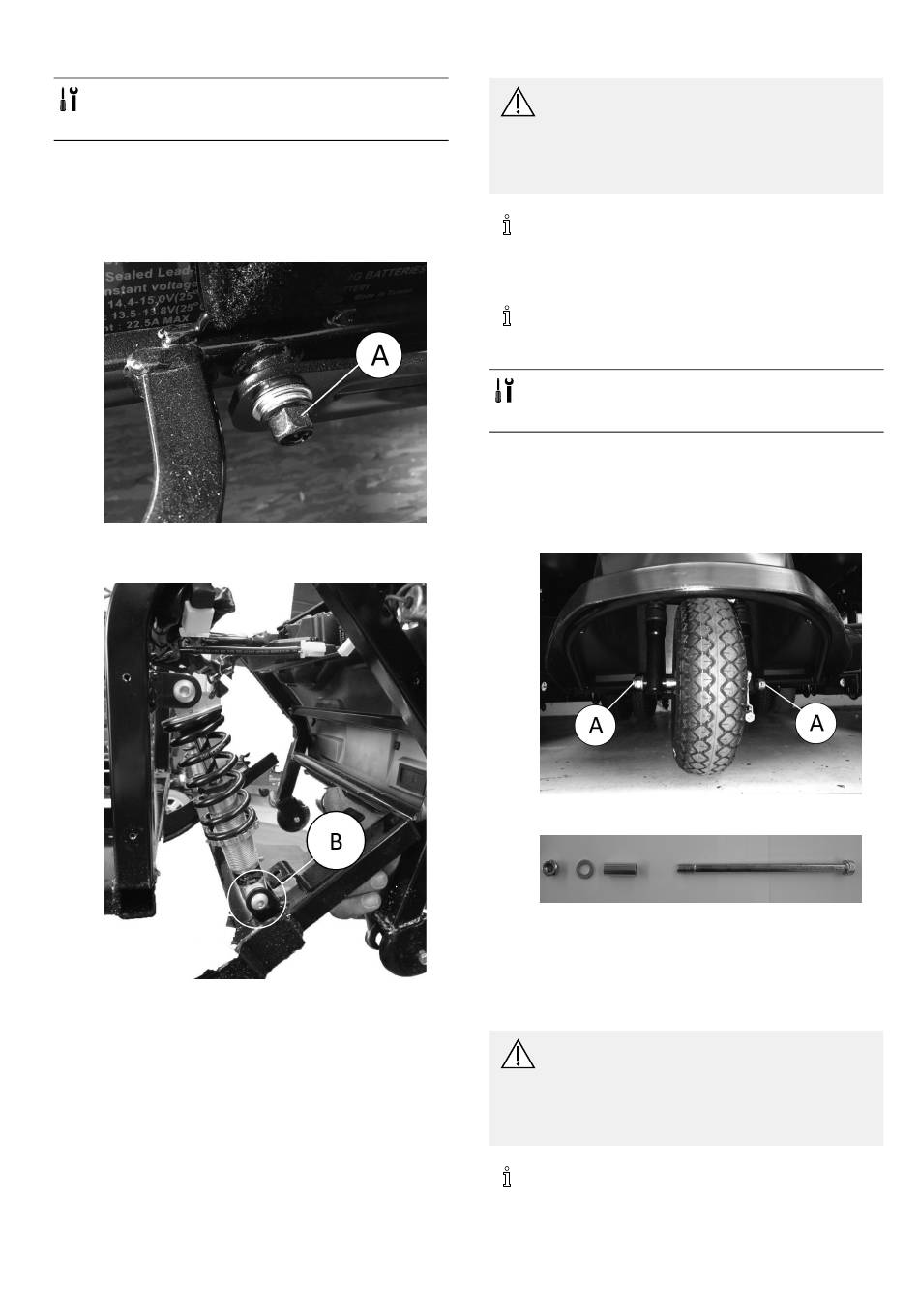

5.8.3 Remplacement du bras oscillant

• Clé de 14 mm
• Clé Allen de 5 mm
• Adhésif frein-filet (Locktite 243, par exemple)
1. Retirez le carter arrière.
2. Retirez l'unité motrice. Reportez-vous au
chapitre 5.10.1 Remplacement de l'unité motrice, page
32.
3. Retirez les batteries. Reportez-vous au manuel
d'utilisation.
4.
Desserrez et retirez la vis A qui fixe le bras oscillant
au châssis sur les côtés gauche et droit du véhicule
électrique.
5.
Desserrez et retirez le boulon du bas B sur
l'amortisseur arrière sur les côtés gauche et droit du
véhicule électrique.
6. Retirez et remplacez le bras oscillant.
7. Installez les pièces en reprenant la procédure en sens
inverse.
8. Appliquez un adhésif frein-filet sur la vis A et serrez
à 25 Nm.
9. Serrez les vis.
1640195-B

5.8.4 Remplacement de l'essieu avant

ATTENTION !
Risque d'accident
Tout roulement accidentel est susceptible de
provoquer des accidents.
– Calez le véhicule électrique pour éviter qu'il
ne se mette à rouler.
Lors du démontage, notez la position des petites
pièces comme les vis et les rondelles. Déposez-les
correctement pour pouvoir les remonter dans
l'ordre voulu par la suite.
L'essieu avant ne peut être remplacé que sur la
version 3 roues. La version 4 roues n'est pas
équipée d'un essieu remplaçable.
• Clé de 17 mm
• Clé de 19 mm
• Cale en bois de support
1. Retirez le siège.
2. Retirez le carter.
3. Débranchez le câble de la batterie.
4. Placez une cale en bois de support sous la partie
avant du châssis de façon à ce que la roue avant ne
touche plus le sol.
5.
Desserrez les boulons d'essieu (1) simultanément sur
les deux côtés.
6.
Retirez lentement l'essieu avant.
7. Remplacez l'essieu avant.
8. Réinstallez les pièces en procédant en sens inverse.
9. Testez le fonctionnement (essai).

5.8.5 Remplacement de la colonne de direction

ATTENTION !
Risque d'accident
Tout roulement accidentel est susceptible de
provoquer des accidents.
– Calez le véhicule électrique pour éviter qu'il
ne se mette à rouler.
Lors du démontage, notez la position des petites
pièces comme les vis et les rondelles. Déposez-les
correctement pour pouvoir les remonter dans
l'ordre voulu par la suite.
