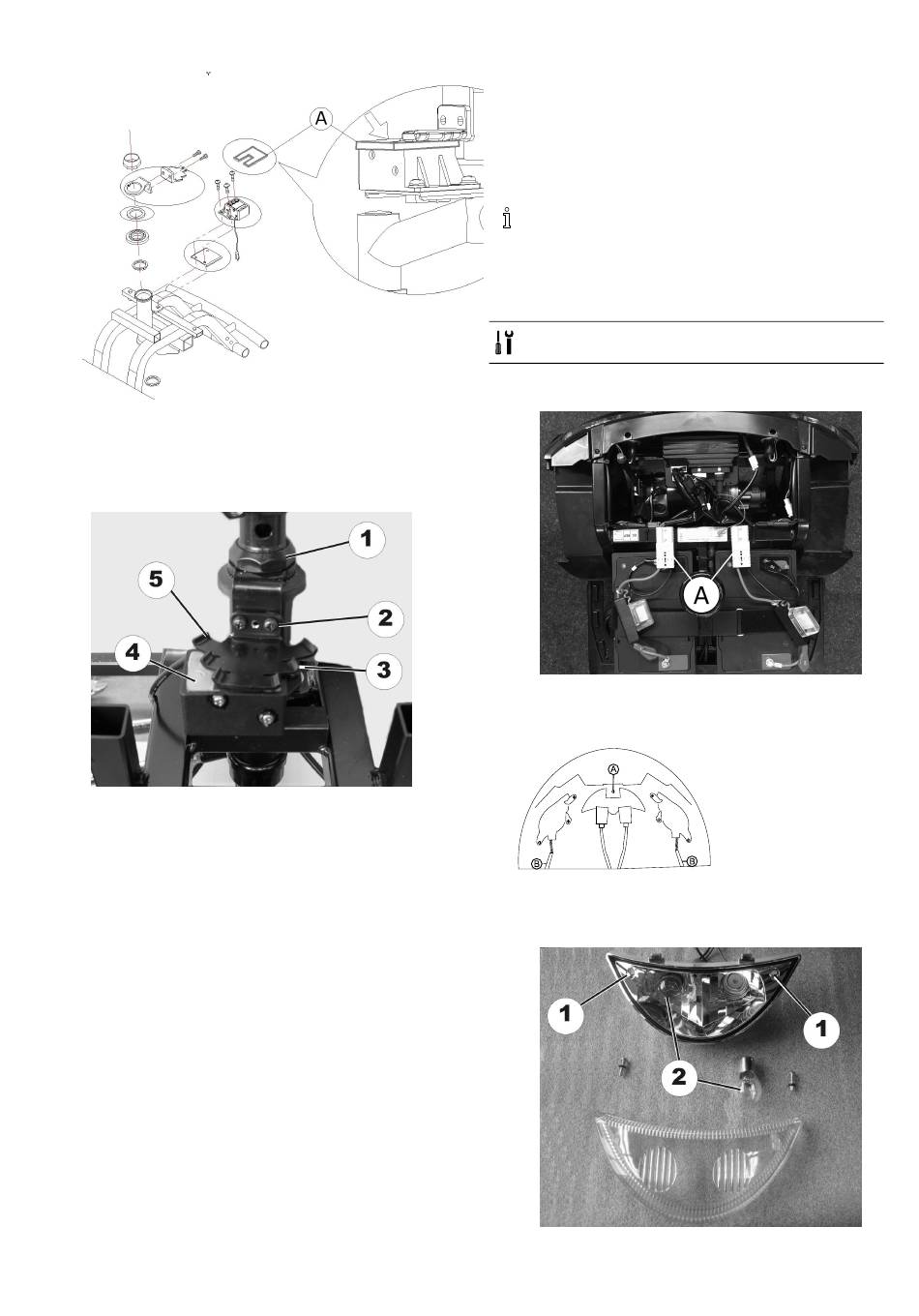

6. Retirez la vis B qui fixe le carter entre les roues avant.
7.
Pour vérifier la position des capteurs du dispositif
de contrôle de virage, utilisez la jauge de mesure A
fournie dans le « kit d'adaptation pour réduction de
vitesse dans les virages ».
Remplacement des capteurs (5) sans support
1. Desserrez les vis (2).
2. Remplacez le capteur.
Remplacement des capteurs (5) avec support
1. Desserrez le boulon de la fourche (1).
2. Remplacez les capteurs (5) avec support.
Remplacement du régulateur (4)
1. Desserrez les vis.
2. Retirez le capteur (5).
3. Desserrez les vis (3).
4. Remplacez le régulateur (4).
Réglage
1. Réglez la direction en position droite.
2. Alignez le capteur en position droite à l'aide du
régulateur.
3. Saisissez le capteur et serrez la vis de la fourche.
Contrôle
1. Tournez complètement la direction vers la droite, puis
vers la gauche.
2. Lorsque la direction est tournée au maximum, les trois
commutateurs du régulateur sont visibles.
1640196-F
3. Installez les pièces en reprenant la procédure en sens
inverse.
4. Vérifiez le fonctionnement (essai).
5.8 Module d'éclairage

5.8.1 Remplacement du feu avant

Vous pouvez remplacer le feu avant sans retirer
le châssis. Cependant, si vous n'avez pas
suffisamment de place pour travailler, vous pouvez
retirer le châssis en procédant comme indiqué dans
le chapitre 5.7.1 Remplacement de la colonne de
direction, page 22.
Tournevis Phillips
1. Retirez le siège.
2. Retirez le carter.
3.
Débranchez le câble de la batterie A.
4. Retirez le carter de la colonne de direction arrière.
Reportez-vous à la section 5.7.1 Remplacement de la
colonne de direction, page 22.
5.
Retirez la vis A sur le feu avant, en dessous du carter
avant.
6. Débranchez le câble du clignotant B du faisceau
électrique derrière le carter de la colonne de direction.
7.
Retirez le feu avant.
Après-vente
25
