Installation du Teranex Mini Smart Panel

Le Teranex Mini Smart Panel vous donne accès aux mêmes paramètres que le logiciel Blackmagic
Teranex Setup. Le panneau de contrôle s'installe sur la face avant du Teranex Mini afin de remplacer
le panneau d'origine. Les boutons et la molette de défilement vous offrent un accès rapide aux
paramètres et le flux entrant est affiché sur l'écran LCD.
L'installation du Smart Panel en option est simple, et comme il est échangeable à chaud, vous n'avez
même pas besoin d'éteindre le Teranex Mini pour l'installer.
1
À l'aide d'un tournevis Pozidriv 2, dévissez les deux vis M3 placées de chaque côté du
panneau avant et retirez-le doucement.
2
Retirez le tube lumineux qui relie la LED au voyant et conservez-le précieusement.
Ce tube permet d'allumer le voyant d'état du Teranex Mini lorsque le Smart Panel n'est
pas installé.
3
Alignez le connecteur situé sur la face arrière du Smart Panel avec le connecteur
correspondant sur la face avant du Teranex Mini et poussez doucement le Smart Panel
vers le convertisseur jusqu'à ce que les connecteurs soient fermement enfoncés. Le
Smart Panel doit être correctement aligné avec le convertisseur Teranex Mini et être
fermement enfoncé.
4
Vissez de nouveau les vis M3 du panneau d'origine sur le convertisseur.
NOTE
Si le Teranex Mini est monté sur le Teranex Mini Rack Shelf, le convertisseur devra
être retiré du rack avant de retirer les vis.
Teranex Mini Rack Shelf ».
Le port USB du Teranex Mini est accessible même lorsque le Smart Panel est attaché. Pour y
accéder, soulevez simplement le volet en caoutchouc. Lorsque le Smart Panel est installé, les
mini-interrupteurs situés sur le panneau avant sont inaccessibles. Cependant, il est possible de
modifier ces paramètres à l'aide du menu proposé sur le Teranex Smart Panel et sur l'écran LCD. Les
paramètres et les fonctionnalités disponibles diffèrent d'un modèle à l'autre, mais la navigation à
l'écran reste la même. Il est donc facile d'utiliser le même Smart Panel avec les différents modèles
pour régler les paramètres.
Consultez la section « Réglage des paramètres » pour savoir comment régler les paramètres à l'aide
du Teranex Mini Smart Panel en option. Le panneau d'origine est extrêmement résistant, donc si
vous choisissez d'installer le Teranex Mini dans un rack ou dans des endroits bondés pleins de
câbles, vous pouvez toujours réinstaller le panneau d'origine.

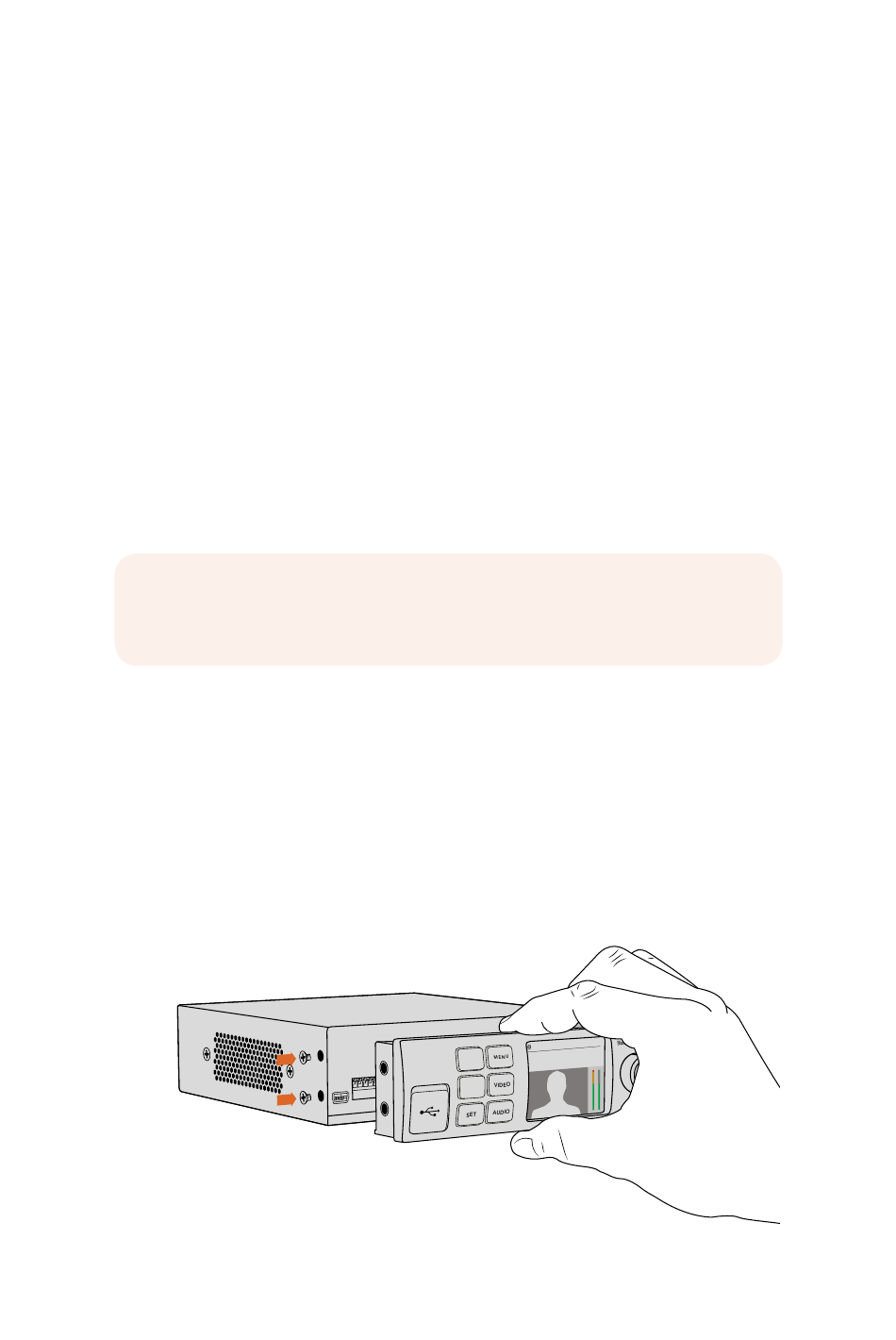

Pour installer correctement le Teranex Mini Smart Panel sur le Teranex Mini, tenez le panneau entre vos
doigts et votre pouce afin d'aligner le Smart Panel à la façade du Teranex Mini.
Pour plus d'informations, consultez la section «
to Ana log 12G
216 0p5 9.9 4 SDI
0 1 :2 3 :4 7 :0 8
1
2
