Connecteurs
1
Port USB Mini-B
Permet de connecter le logiciel Blackmagic Teranex Setup au convertisseur Teranex Mini
via un ordinateur Mac OS X ou Windows afin de modifier les paramètres et de mettre à jour
le logiciel interne de votre Teranex Mini.
2
Interrupteurs
Interrupteurs réglables pour modifier les paramètres.
3
Voyant d'état
Le voyant est blanc lorsque le convertisseur est alimenté. Il est vert lorsqu'un signal d'entrée
vidéo valable est détecté. Peut être réglé avec le logiciel Blackmagic Teranex Setup pour
activer son clignotement sur le convertisseur dans le but de le repérer dans une installation.
4
Alimentation
Connecteur C14 CEI standard intégré pour une alimentation AC 90 - 240 V.
5
HDMI
Entrée vidéo HDMI.
6
Ethernet PoE+
Ce port se connecte à un commutateur réseau ou à un ordinateur pour vous permettre de modifier
les paramètres du logiciel Blackmagic Teranex Setup.+ Le port Ethernet prend en charge le PoE+.
7
SORTIE SDI
Connecteur BNC pour sortie vidéo SDI.
8
SORTIE SDI
Connecteur BNC secondaire pour sortie SDI.
9
L - Analogique ou AES/EBU
Connecteur XLR pour le canal audio symétrique analogique gauche ou l'entrée audio
numérique AES/EBU.
10
R - Analogique, AES/EBU ou Timecode
Connecteur XLR pour le canal audio symétrique analogique droit ou l'entrée audio
numérique AES/EBU. Peut également être configuré pour le signal d'entrée du timecode.
Interrupteurs
Les interrupteurs du Teranex Mini - HDMI to SDI 12G offrent les paramètres suivants :
Interrupteur 8 - Analog Audio, AES/EBU Audio
Réglez l'interrupteur 8 sur Off pour intégrer l'audio analogique symétrique. Réglez-le sur On pour acheminer
de l'audio numérique AES/EBU. Pour utiliser ces entrées, l'interrupteur 7 doit également être réglé sur On.

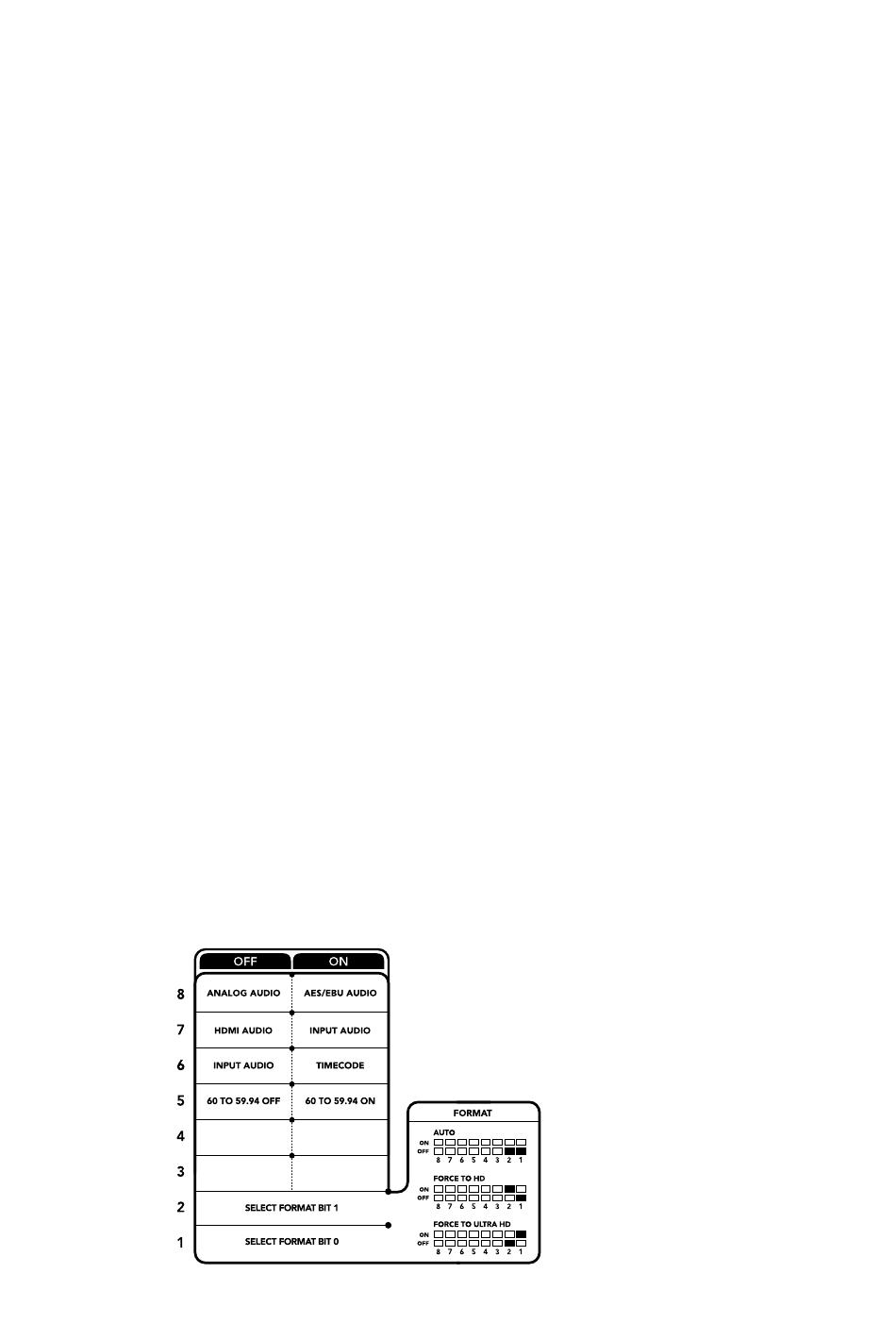

La légende située sous le convertisseur vous donne toutes les
informations nécessaires pour changer les paramètres de conversion.
