12G-SDI to Quad SDI
12G-SDI to Quad SDI
1
4

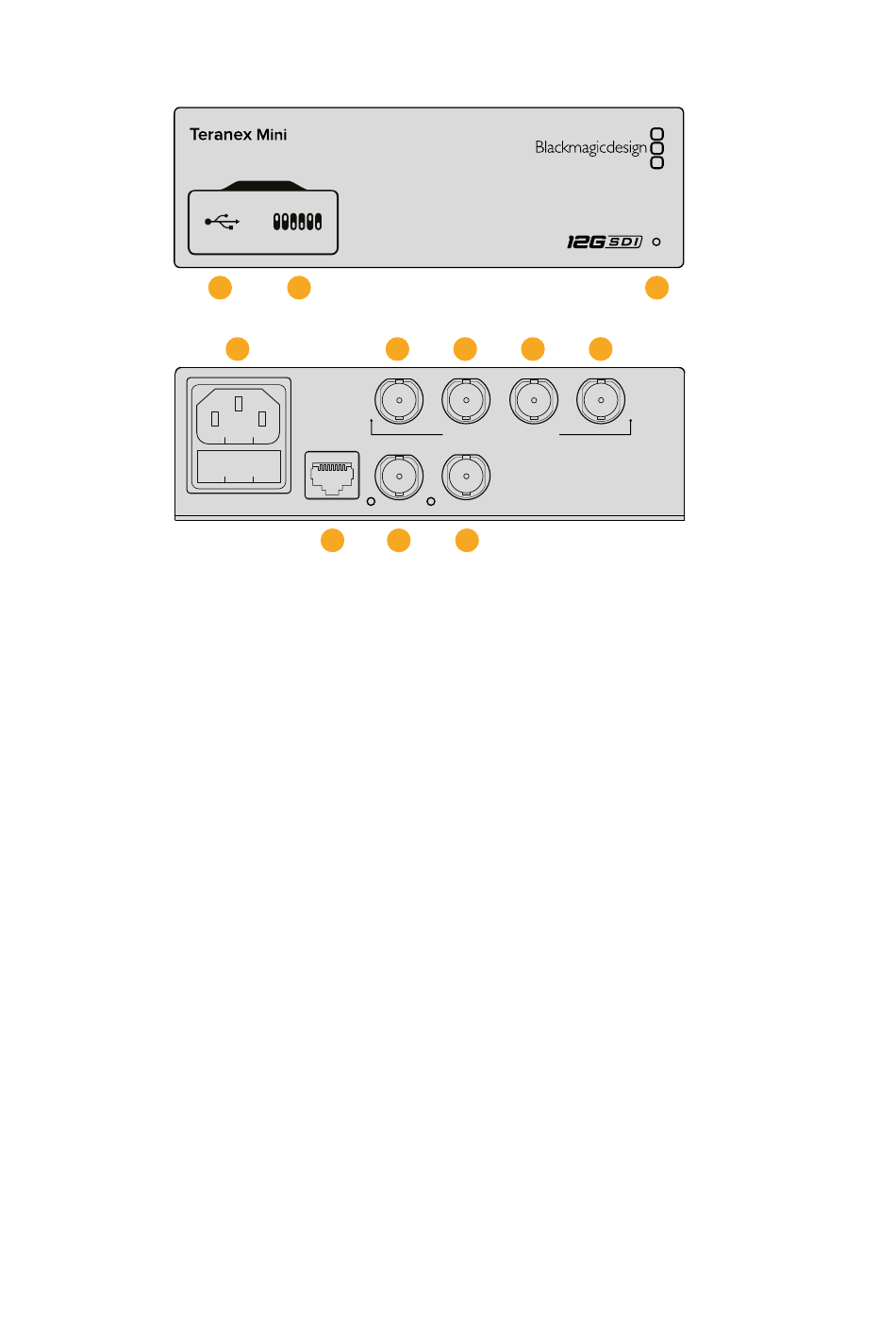

Connecteurs
1
Port USB Mini-B
Ce port USB vous permet de connecter le convertisseur à un ordinateur Mac OS X ou Windows
afin de modifier les paramètres et de mettre à jour le logiciel interne de votre Teranex Mini.
2
Interrupteurs
Les interrupteurs situés sur la face avant du Teranex Mini vous permettent de modifier les
paramètres à l'aide de la pointe d'un stylo.
3
Voyant d'état
Le voyant est blanc lorsque le convertisseur est alimenté. Il est vert lorsqu'un signal
d'entrée vidéo valable est détecté. Lorsque plus d'un Teranex Mini est connecté à
votre ordinateur, vous pouvez identifier votre convertisseur en cochant la case Identify
dans le Blackmagic Teranex Setup. Lorsque cette case est cochée, le voyant LED du
convertisseur clignote.
4
Alimentation
Connecteur C14 CEI standard intégré pour une alimentation AC 90 - 240 V.
5
SORTIE SDI A
Ce connecteur BNC achemine les signaux suivants :
SD/HD-SDI
‚
3G-SDI Single link
‚
6G-SDI Single link
‚
HD-SDI Dual link canal A
‚
Ultra HD 3G-SDI Dual link canal A
‚
Ultra HD HD-SDI Quad link canal A
‚
6
SORTIE SDI B
Ce connecteur BNC achemine les signaux suivants :
HD-SDI Dual link canal B
‚
Ultra HD 3G-SDI Dual link canal B
‚
Ultra HD HD-SDI Quad link canal B
‚
2
5
6
A
B
A
B
QUAD or DUAL LINK SDI OUT
QUAD or DUAL LINK SDI OUT
ETHERNET PoE+
12G-SDI IN
SDI LOOP OUT
ETHERNET PoE+
12G-SDI IN
SDI LOOP OUT
9
10
11
3
7
8
C
D
C
D
Teranex Mini - 12G-SDI to Quad SDI
