8
Ethernet PoE+
Ce port se connecte à un commutateur réseau ou à un ordinateur pour vous permettre de modifier
les paramètres du logiciel Blackmagic Teranex Setup. Prend également en charge le PoE.
9
ENTRÉE SDI
Connecteur BNC pour entrée vidéo SDI.
10
SORTIE SDI
Connecteur BNC pour sortie vidéo SDI.
11
L - Analogique ou AES/EBU
Connecteur XLR pour le canal audio symétrique analogique gauche ou l'entrée audio
numérique AES/EBU.
12
R - Analogique, AES/EBU ou Timecode
Connecteur XLR pour le canal audio symétrique analogique droit ou l'entrée audio
numérique AES/EBU. Peut également être configuré pour le signal d'entrée du timecode.
Interrupteurs
Les interrupteurs du Teranex Mini Audio to SDI 12G donnent accès aux paramètres suivants :
Interrupteurs 8, 7 - Input Audio Selection Bit 1, 0
Les interrupteurs 8 et 7 représentent respectivement les unités binaires 1 et 0. Cela signifie que
lorsque vous réglez les interrupteurs 8 et 7 sur différentes combinaisons On/Off, vous pouvez choisir
entre quatre options d'entrée audio.
Interrupteurs 6, 5, 4 - Embed Audio Bit 2, 1, 0
Les interrupteurs 6, 5 et 4 représentent respectivement les unités binaires 2, 1 et 0. Cela signifie que
lorsque vous réglez les interrupteurs 6, 5 et 4 sur différentes combinaisons On/Off, vous pouvez
choisir les canaux de votre signal SDI auxquels vous souhaitez intégrer de l'audio.
Si vous intégrez de l'audio analogique, il y a huit combinaisons possibles, ce qui vous permet
d'intégrer de l'audio aux paires de canaux allant de 1-2 à 15-16.
Si vous souhaitez intégrer de l'audio AES/EBU, il y a quatre combinaisons possibles. Vous pouvez
choisir d'intégrer de l'audio aux canaux 1 à 4, 5-8, 9-12 ou 13-16.

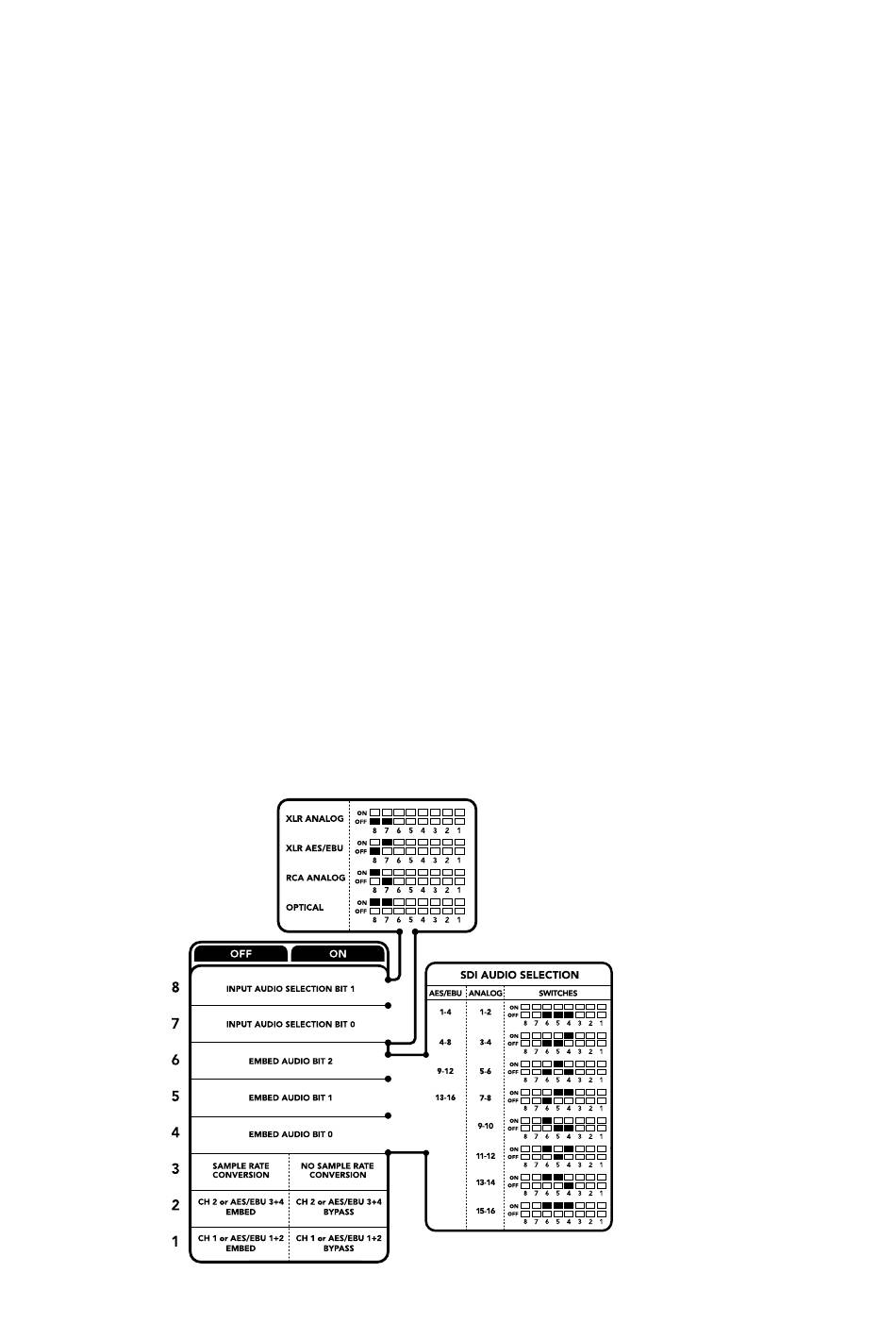

La légende située sous le convertisseur vous donne toutes les informations
nécessaires pour changer les paramètres de conversion.
Teranex Mini - Audio to SDI 12G
203
