4

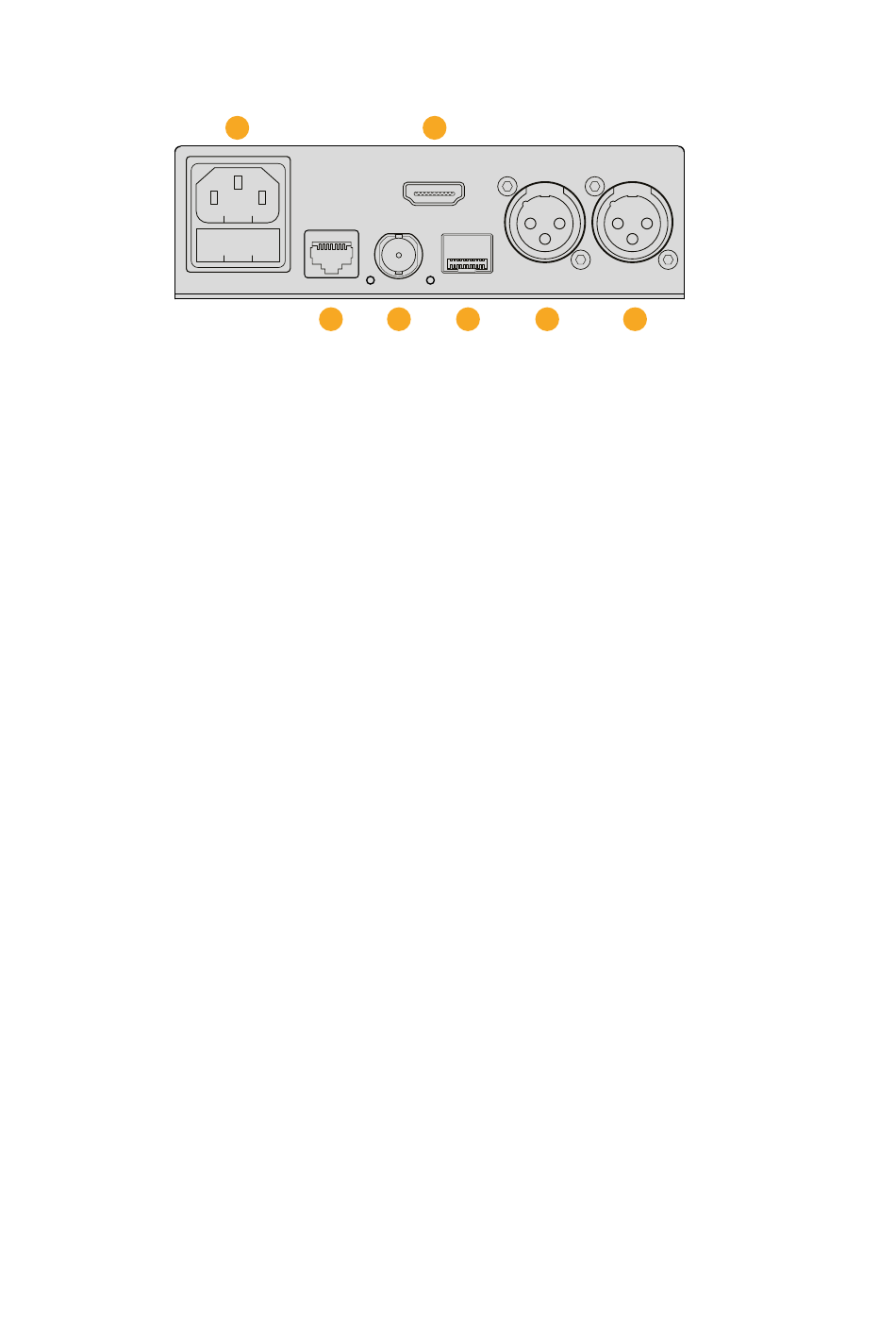

Connecteurs
1
Port USB Mini-B
Permet de connecter le logiciel Blackmagic Teranex Setup via un ordinateur Mac OS X
ou Windows afin de régler les paramètres et de mettre à jour le logiciel interne de votre
Teranex Mini.
2
Interrupteurs
Interrupteurs réglables pour modifier les paramètres.
3
Voyant d'état
Le voyant est blanc lorsque le convertisseur est alimenté. Il est vert lorsqu'un signal
d'entrée vidéo valable est détecté. Peut être réglé avec le logiciel Blackmagic Teranex
Setup pour activer son clignotement sur le convertisseur dans le but de le repérer dans une
installation.
4
Alimentation
Connecteur C14 CEI standard intégré pour une alimentation AC 90 - 240 V.
5
HDMI
Sortie vidéo HDMI.
6
Ethernet PoE+
Ce port se connecte à un commutateur réseau ou à un ordinateur pour modifier les
paramètres dans le logiciel Blackmagic Teranex Setup. Prend également en charge
le PoE plus.
7
ENTRÉE SDI
Connecteur BNC pour entrée vidéo SDI.
8
ENTRÉE et SORTIE Optique
Entrée et sortie optique Connecteurs LC d'entrée et de sortie vidéo optique via le module
fibre optique SDI SMPTE en option. Le logement SFP optique prend en charge les modules
SD/HD/6G/12G-SDI SMPTE, en fonction du module installé sur le convertisseur. La sortie
optique peut être utilisée comme sortie en boucle.
9
L - Analogique ou AES/EBU
Connecteur XLR pour le canal audio symétrique analogique gauche ou la sortie audio
numérique AES/EBU.
10
R - Analogique, AES/EBU ou Timecode
Connecteur XLR pour le canal audio symétrique analogique droit ou la sortie audio
numérique AES/EBU. Peut également être configuré pour acheminer le timecode.
Interrupteurs
Les interrupteurs du Teranex Mini - Optical to HDMI 12G offrent les paramètres suivants :
Interrupteur 8 - Analog Audio, AES/EBU Audio
Réglez l'interrupteur 8 sur Off pour acheminer de l'audio symétrique analogique. Réglez-le sur On
pour acheminer de l'audio numérique AES/EBU.
5
HDMI OUT
OPTICAL
ETHERNET PoE+
SDI IN
OUT / IN
6
7
8
L - ANALOG
R - ANALOG
AES/EBU
AES/EBU - T/C
9
10
Teranex Mini - Optical to HDMI 12G
