L - Analogique ou AES/EBU
Connecteur XLR pour le canal audio symétrique analogique gauche ou l'entrée audio
numérique AES/EBU.
12
R - Analogique, AES/EBU ou Timecode
Connecteur XLR pour le canal audio symétrique analogique droit ou l'entrée audio
numérique AES/EBU. Peut également être configuré pour le signal d'entrée du timecode.
Interrupteurs
Les interrupteurs du Teranex Mini Analog to SDI 12G offrent les paramètres suivants :
Interrupteur 8 - Analog Audio, AES/EBU Audio
Réglez l'interrupteur 8 sur Off pour sélectionner de l'audio symétrique analogique, ou sur On pour
une entrée audio numérique AES/EBU.
Interrupteur 7 - 7.5 IRE - 0.0 IRE
Les États-Unis et les pays qui utilisent le système NTSC configuré sur 7.5 devraient régler
l'interrupteur 7 sur Off. Si vous travaillez dans des pays qui n'utilisent pas la configuration 7.5, réglez
l'interrupteur 7 sur On. Ce paramètre affecte uniquement les sorties S-Video composite ou NTSC.
Interrupteur 6 - SMPTE Levels - Betacam Levels
Ce paramètre permet de choisir entre les niveaux vidéo SMPTE et Betacam. Réglez l'interrupteur 6
sur Off pour obtenir des niveaux SMPTE, ou sur On pour des niveaux Betacam. Les niveaux SMPTE
sont plus répandus que les niveaux Betacam. Même les enregistreurs Betacam SP prennent en
charge les niveaux SMPTE. Ne commutez sur l'option Betacam que si vous êtes certain que votre
matériel utilise des niveaux Betacam.
Interrupteur 5 - Component, Composite or S-Video
Réglez l'interrupteur 5 sur Off pour sélectionner Une entrée vidéo composante analogique, ou sur
On pour des entrées vidéo composite et S-Video.

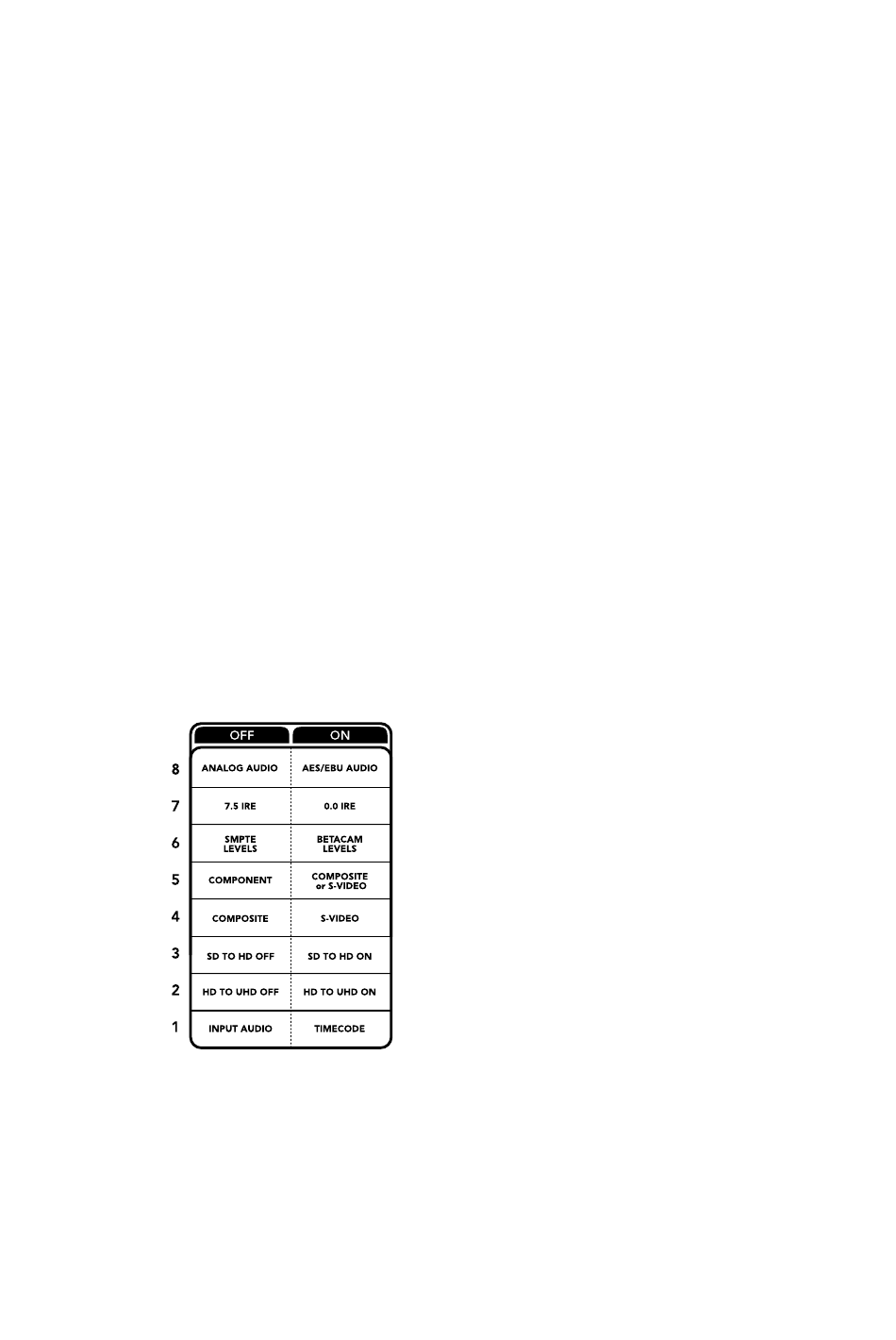

La légende située sous le Teranex Mini vous donne toutes les
informations nécessaires pour changer les paramètres de conversion.
Interrupteur 4 - Composite - S-Video
Réglez l'interrupteur 4 sur Off pour sélectionner une entrée vidéo composite, ou sur On pour une
entrée S-Video.
Interrupteur 3 - SD to HD
Réglez l'interrupteur 3 sur On pour up-convertir la résolution de la sortie SDI, de la SD vers la HD,
lorsque les entrées vidéo composite, S-Video et composante sont en SD. Réglez-le sur Off pour
faire correspondre la résolution de la sortie à celle de l'entrée.
Teranex Mini - Analog to SDI 12G
