Interrupteur 7 - Output Audio/Timecode
Réglez l'interrupteur 7 sur On pour acheminer le timecode via le canal audio R du connecteur XLR.
Réglez-le sur Off pour acheminer de l'audio en entrée.
Interrupteurs 4, 3, 2 - SDI Audio De-Embed Bit 2, 1, 0
Les interrupteurs 4, 3 et 2 représentent respectivement les unités binaires 2, 1 et 0. Cela signifie que
lorsque vous réglez les interrupteurs 4, 3 et 2 sur différentes combinaisons On/Off, vous pouvez
choisir la paire de canaux audio appartenant à l'entrée SDI que vous souhaitez acheminer en HDMI,
audio analogique ou audio AES/EBU.
OUTPUT AUDIO
SDI AUDIO DE-EMBED BIT 2
SDI AUDIO DE-EMBED BIT 1
SDI AUDIO DE-EMBED BIT 0

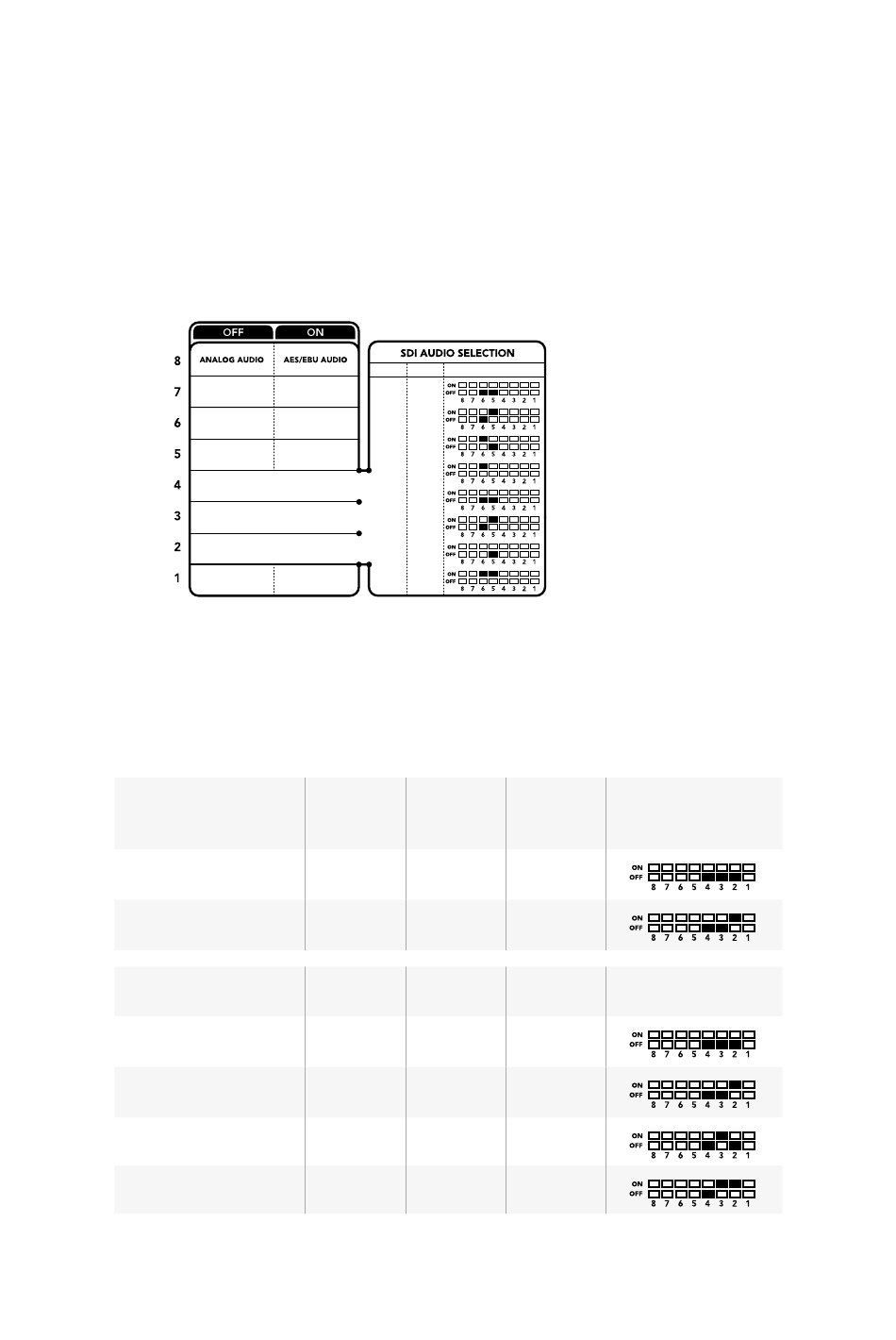

La légende située sous le convertisseur vous donne toutes les
informations nécessaires pour changer les paramètres de conversion.
Tableau de sélection de l'audio SDI
En utilisant les réglages d'interrupteur suivants, vous pouvez sélectionner les canaux audio SDI ou
optique à intégrer au signal de sortie de votre Teranex Mini - Optical to HDMI 12G.
Canaux audio analogique
1 et 2
3 et 4
Canaux audio AES/EBU
1-4
5-8
9-12
13-16
AES/EBU
ANALOG
1-4
1-2
TIMECODE
5-8
3-4
9-12
5-6
13-16
7-8
9-10
11-12
13-14
15-16
Interrupteur
Interrupteur
4
3
OFF
OFF
OFF
OFF
Interrupteur
Interrupteur
4
3
OFF
OFF
OFF
OFF
OFF
ON
OFF
ON
SWITCHES
Interrupteur
2
OFF
ON
Interrupteur
2
OFF
ON
OFF
ON
Teranex Mini - Optical to HDMI 12G
Schéma
Schéma
