Teranex Mini - HDMI to Optical 12G

Le Teranex Mini - HDMI to Optical 12G achemine les signaux HDMI provenant d'appareils tels que
des caméras HDV, des caméras Ultra HD et des consoles de jeux vers des connecteurs BNC
12G-SDI ou fibre optique jusqu'à 2160p60. Il permet également d'intégrer l'audio provenant des
entrées HDMI, AES/EBU ou audio symétrique analogique. Vous pouvez ainsi envoyer des signaux
HDMI sur de très grandes distances à l'aide d'un câble optique. C'est l'outil parfait pour convertir des
signaux HDMI provenant de caméras grand public ou d'ordinateurs en signaux SDI ou fibre optique.
1
4

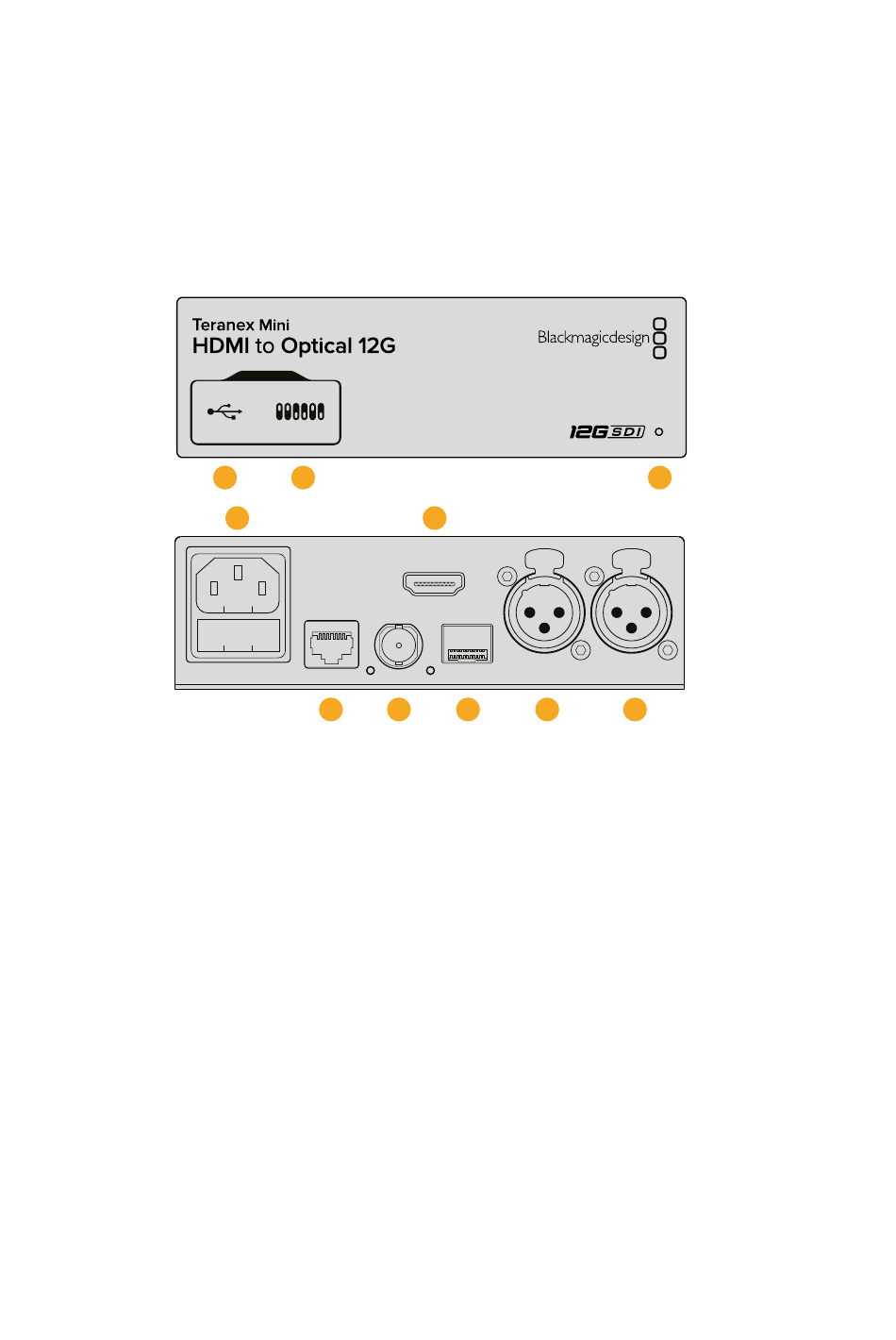

Connecteurs
1
Port USB Mini-B
Permet de connecter le logiciel Blackmagic Teranex Setup au convertisseur Teranex Mini
via un ordinateur Mac OS X ou Windows afin de modifier les paramètres et de mettre à jour
le logiciel interne de votre Teranex Mini.
2
Interrupteurs
Interrupteurs réglables pour modifier les paramètres.
3
Voyant d'état
Le voyant est blanc lorsque le convertisseur est alimenté. Il est vert lorsqu'un signal d'entrée
vidéo valable est détecté. Peut être réglé avec le logiciel Blackmagic Teranex Setup pour
activer son clignotement sur le convertisseur dans le but de le repérer dans une installation.
4
Alimentation
Connecteur C14 CEI standard intégré pour une alimentation AC 90 - 240 V.
5
HDMI
Entrée vidéo HDMI.
6
Ethernet PoE+
Ce port se connecte à un commutateur réseau ou à un ordinateur pour vous permettre de modifier
les paramètres du logiciel Blackmagic Teranex Setup.+ Le port Ethernet prend en charge le PoE+.
7
Sortie SDI
Connecteur BNC pour sortie vidéo SDI.
2
5
HDMI IN
HDMI IN
OPTICAL
ETHERNET PoE+
SDI OUT
OUT / IN
OPTICAL
6
7
8
ETHERNET PoE+
SDI OUT
OUT / IN
3
PUSH
PUSH
PUSH
PUSH
L - ANALOG
R - ANALOG
AES/EBU
AES/EBU - T/C
L - ANALOG
R - ANALOG
9
10
AES/EBU
AES/EBU - T/C
Teranex Mini - HDMI to Optical 12G
