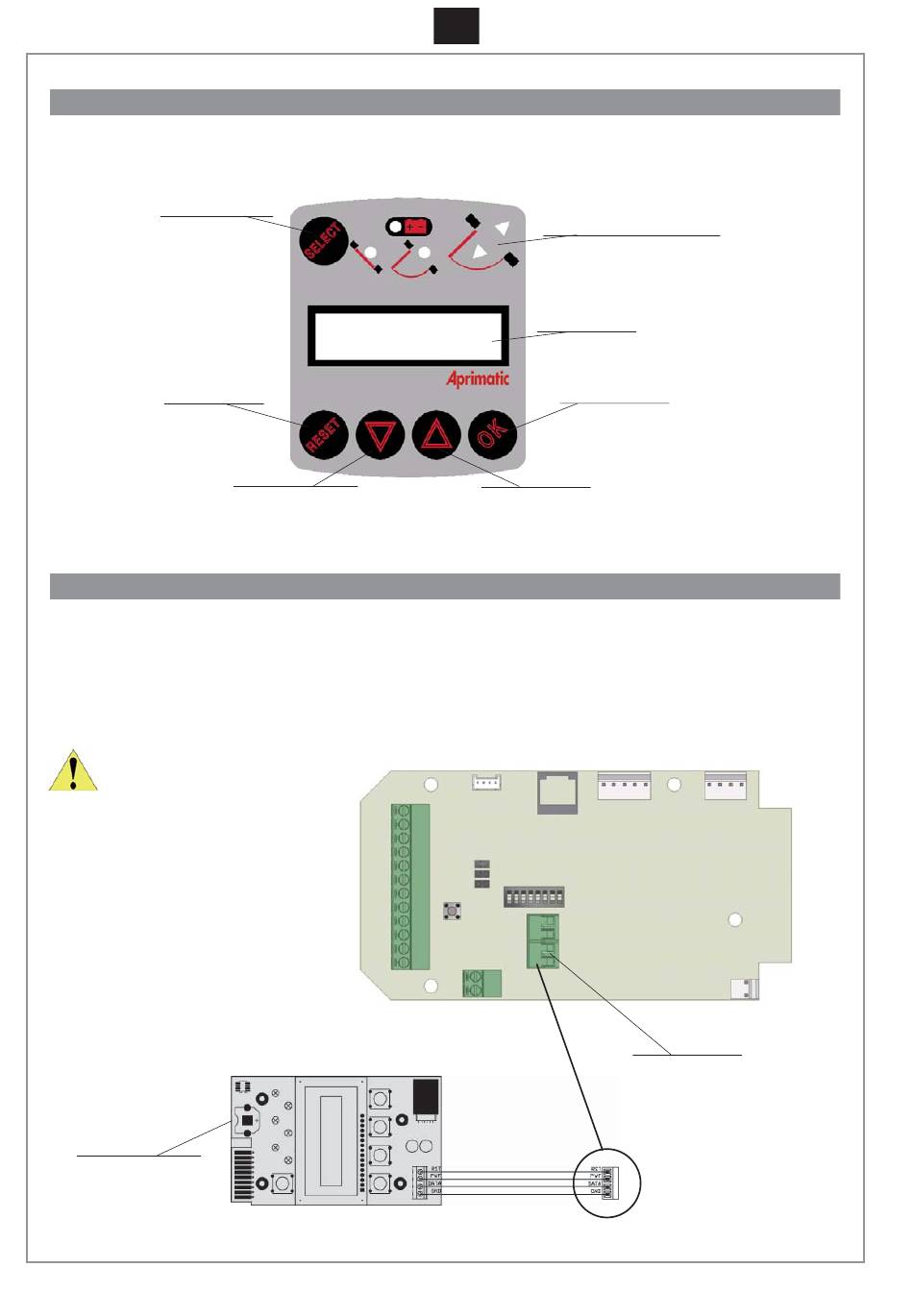

Description
Poussoir de sélection
logiques de
fonctionnement
Touche de
Reset
Touche de DÉFILEMENT
VERS LE BAS menu
Connexions électriques
Le sélecteur avancé peut être connecté simultanément à plusieurs cartes électroniques, jusqu'à un maximum de 3. Il est
possible, a l'aide du menu Multi-Slave, contrôler individuellement le fonctionnement de chaque porte connectée. En outre,
plusieurs sélecteurs peuvent être connectés à la même porte (sans aucun limite de nombre pour les sélecteurs).
ATTENTION
Avant de procéder aux connexions électri-
ques, insérer la batterie tampon comme
indiqué sur la figure.
Pour la connexion, utiliser un câble blindé
à 4 fils de 0,22mm (max. 50 m): connecter
les 4 conducteurs internes du câble blindé
en respectant les correspondances impri-
mées sur le bornier de l'unité électronique
et sur le sélecteur multilogique.
Ne pas connecter le blindage du câble uti-
lisé.
Insertion batterie
tampon: pôle +
dirigé vers le haut
fonctions
3
DEL de signalisation
logique de
fonctionnement activée
Écran à
cristaux
liquides
Touche
APPLIQUER
menu fonctions
Touche de DÉFILEMENT
VERS LE HAUT menu
fonctions
Connecteur sélecteur
avancé
