Installation ou remplacement d'un module d'alimentation CA

Installation ou remplacement d'un module d'alimentation CA
Coupez le courant à la source.
Étape 1
Étape 2 Retirez le cordon d'alimentation du système de retenue.
Étape 3 Débranchez le cordon d'alimentation du connecteur d'alimentation.
Étape 4 Appuyez sur le loquet de libération, à droite de l'intérieur du module d'alimentation, et faites glisser le
module d'alimentation
Ne laissez pas le connecteur d'alimentation ouvert pendant plus de 90 secondes lorsque le commutateur
Attention
est en fonctionnement.
Cette unité peut présenter plus d'un connecteur de module d'alimentation. Toutes les connexions
Avertissement
doivent être retirées pour éteindre l'unité. Énoncé 1028
Insérez le nouveau module d'alimentation dans le connecteur d'alimentation et enfoncez-le délicatement
Étape 5
(Figure
715 W (hormis la fixation du cordon d'alimentation) affleurent avec le panneau arrière du commutateur.
Les modules d'alimentation 1 025 W et 1 100 W ressortent de 3,8 centimètres du panneau arrière du
commutateur.
Figure 3-8
(Facultatif) Faites une boucle avec le cordon d'alimentation et glissez-la dans le système de retenue du
Étape 6
cordon
Guide d'installation du matériel du commutateur Catalyst 3650
3-8
(Figure 3-8).
3-8). Lorsqu'ils sont correctement insérés, les modules d'alimentation de 250 W, 640 W et

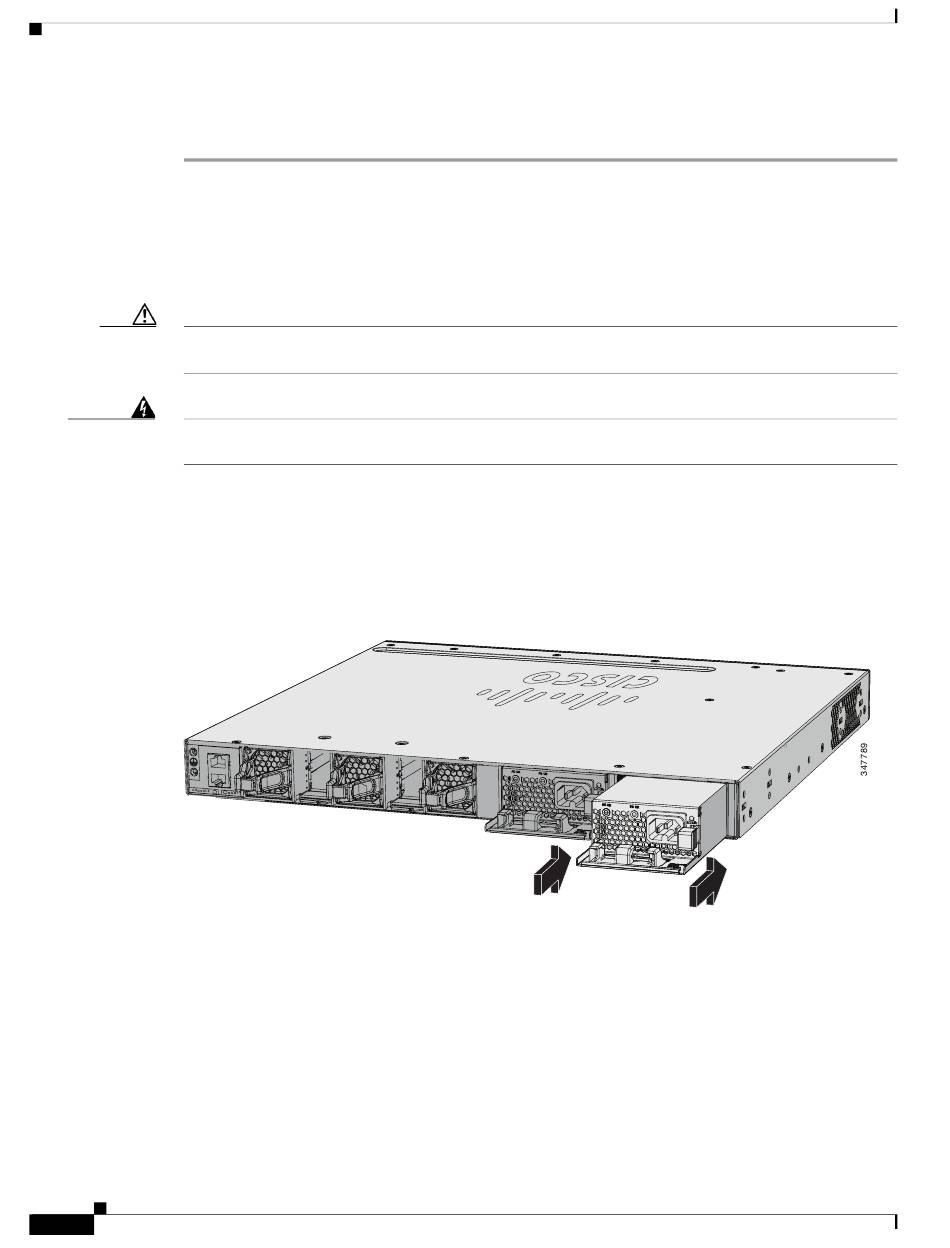

Insertion du module d'alimentation CA dans le commutateur
(Figure 3-9).
Chapitre 3 Installation du module d'alimentation électrique
PWR -C2- 640W AC
PWR -C2- 640W AC
