Chapitre 2
Installation du commutateur

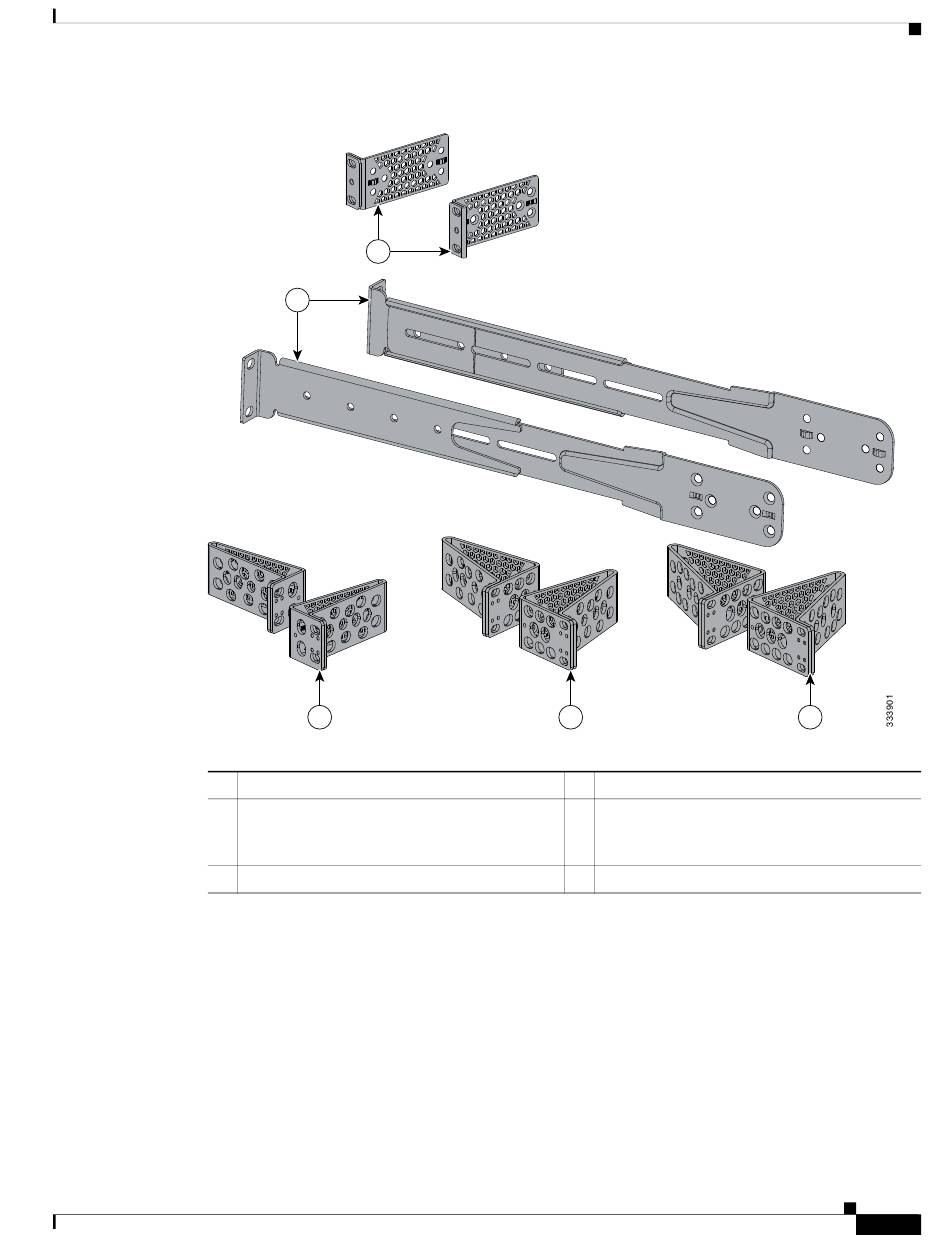

Figure 2-7
1
2
3
Fixation des supports de montage en rack
Pour installer le commutateur dans un rack, utilisez quatre vis Phillips N°8 à tête plate pour fixer le côté
long des supports au commutateur pour les positions de montage en façade ou à l'arrière
Utilisez quatre vis pour fixer les supports à l'avant.
OL-29734-01
Supports pour montage sur bâti
1
2
3
Supports 19 pouces (RACK-KIT-T1=)
Rails et supports d'extension pour une fixation
à quatre points, supports 48,26 cm (19 po)
inclus (4PT-KIT-T1=)
Supports ETSI (RACK-KIT-T1=)
4
4
Supports 23 pouces (RACK-KIT-T1=)
5
Supports 24 pouces (RACK-KIT-T1=)
Guide d'installation du matériel du commutateur Catalyst 3650
Installation du commutateur
5
(Figure
2-8).
2-11
