Panneau arrière
Modules de ventilation
Le commutateur est doté de trois modules de ventilation internes de 12 V remplaçables à chaud. Le
système de circulation d'air est composé de modules de ventilation et de modules d'alimentation
électrique. Les schémas de flux d'air dépendent de la configuration de l'alimentation.
La
Figure 1-16
flèche bleue indique le flux d'air froid et la flèche rouge indique le flux d'air chaud. Lorsque les modules
de ventilation fonctionnent correctement, un voyant DEL vert est allumé dans le coin supérieur gauche
de l'unité de ventilation (vu de l'arrière). Si le ventilateur est en panne, le voyant DEL devient orange.
Le commutateur peut fonctionner avec deux ventilateurs opérationnels et un ventilateur défectueux,
mais ce dernier doit être remplacé dès que possible pour éviter une interruption de service en cas de
panne d'un deuxième ventilateur.
Trois ventilateurs sont nécessaires pour assurer un refroidissement adéquat.
Remarque
Tableau 1-22
Module de ventilation
FAN-T1=

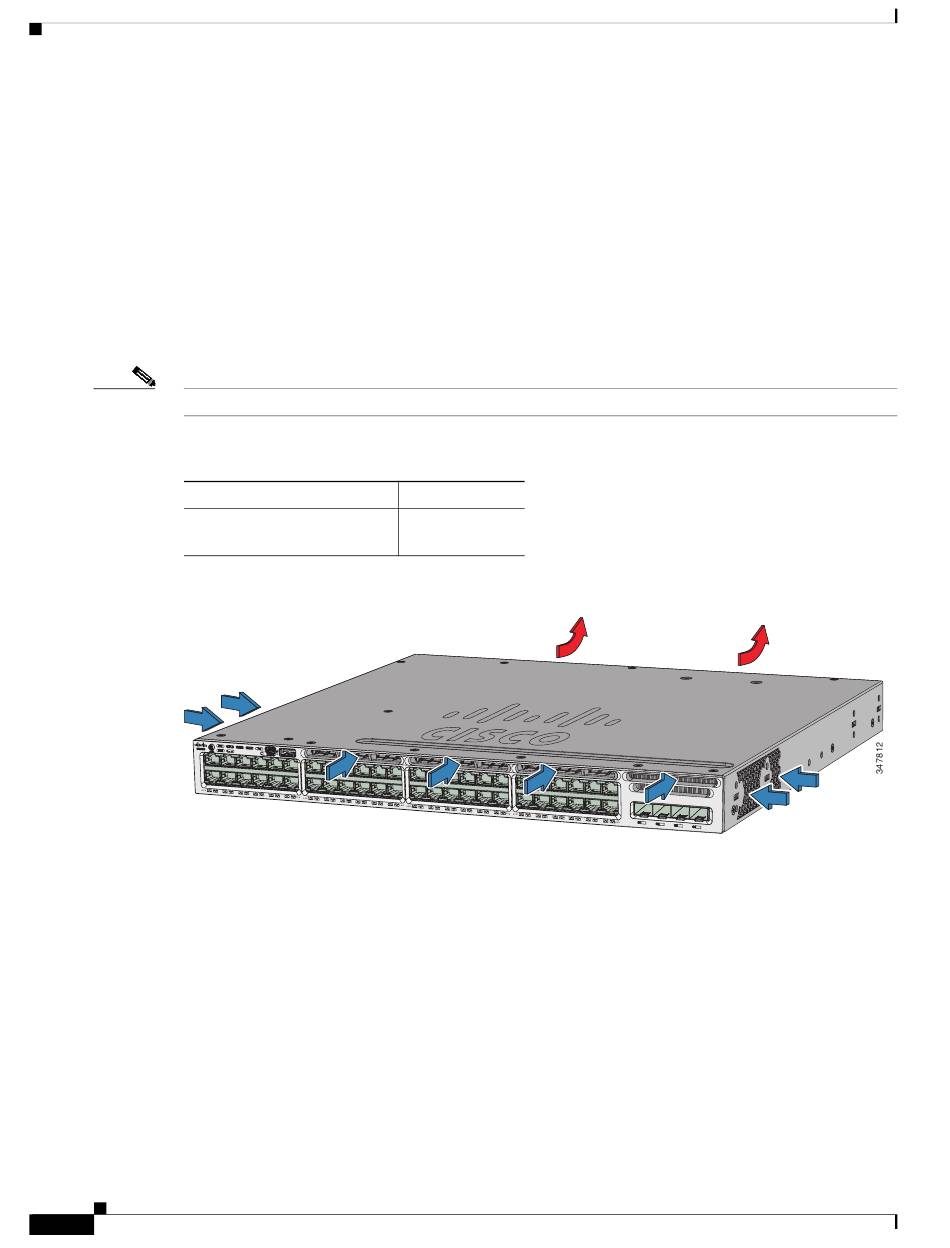

Figure 1-16
Flux d'air du ventilateur pour les commutateurs Catalyst 3650-24PDM et
Catalyst 3650-48FQM
Les commutateurs Catalyst 3650-24PDM et Catalyst 3650-48FQM disposent de modules de ventilation
fixes. Contrairement aux autres commutateurs Catalyst 3650, ils ne disposent pas de connecteurs pour
remplacer les modules de ventilation.
Guide d'installation du matériel du commutateur Catalyst 3650
1-40
montre les modèles de circulation d'air pour les commutateurs 24 ports et 48 ports. La
Module de ventilation du commutateur
Description
Module de
ventilation
Modèles de flux d'air pour les commutateurs 24 ports et 48 ports
Chapitre 1
Présentation du produit
Cat alys t 365 0 48P
oE+ 4X1 G
OL-29734-01
