Planification d'une pile de données de commutateurs
•
•
Vous ne pouvez pas avoir une pile de commutateurs combinant des commutateurs Catalyst 3650 et
Remarque
Catalyst 3850.
Configurations de câblage pour une pile de données
La Figure 2-1
fourni. Dans cet exemple, les commutateurs sont empilés dans un rack vertical ou sur une table. Cette
configuration offre des connexions redondantes.
Cet exemple
en anneau complet, laquelle offre des connexions redondantes.
Figure 2-1
La Figure 2-2
Utilisez les câbles StackWise de 1 et 3 m pour connecter les commutateurs. Cette configuration offre des
connexions redondantes.
Figure 2-2
Guide d'installation du matériel du commutateur Catalyst 3650
2-6
Rayon de courbure minimal et diamètre enroulé des câbles StackWise. Nous recommandons un
rayon de courbure minimal et un diamètre enroulé pour chaque câble StackWise.
Vous pouvez créer des piles de données avec neuf commutateurs au maximum dans une pile.

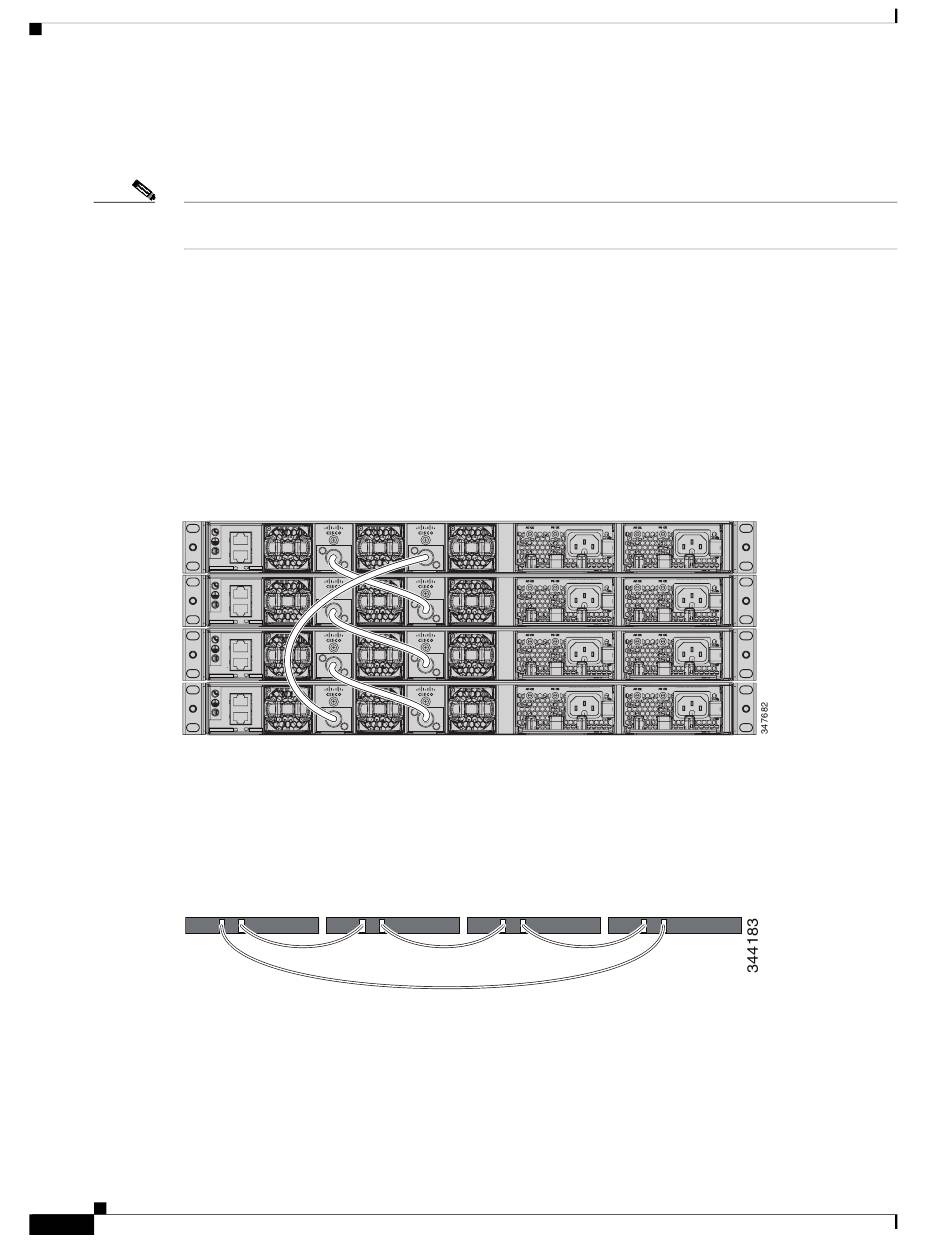

est un exemple de configuration recommandée à l'aide du câble StackWise de 0,5 m
(Figure 2-1) utilise le câble StackWise de 0,5 m fourni. Vous y découvrez la configuration
Empilage des données des commutateurs Catalyst 3650 dans un rack ou sur une
table à l'aide de câbles StackWise de 0,5 m
CONSOLE MGMT
CONSOLE MGMT
CONSOLE MGMT
CONSOLE MGMT
présente la configuration recommandée lorsque les commutateurs sont montés côte à côte.
Empilage des données de quatre commutateurs au maximum dans une configuration
avec montage côte à côte
Chapitre 2 Installation du commutateur
PWR-C2-250WAC PWR-C2-640WAC
PWR-C2-250WAC PWR-C2-640WAC
PWR-C2-250WAC PWR-C2-640WAC
PWR-C2-250WAC PWR-C2-640WAC
