Façade
Figure 1-6
1
2
3
4
Ports Ethernet 10/100/1000
Les ports Ethernet 10/100/1000 utilisent des connecteurs RJ-45 avec des brochages Ethernet. La
longueur de câble maximale est de 100 mètres. Le trafic 100BASE-TX et 1000BASE-T requiert un câble
UTP (Unshielded Twisted Pair, paire torsadée non blindée) de catégorie 5, 5e ou 6. Le trafic 10BASE-T
peut utiliser un câble UTP de catégorie 3 ou 4.
Guide d'installation du matériel du commutateur Catalyst 3650
1-16

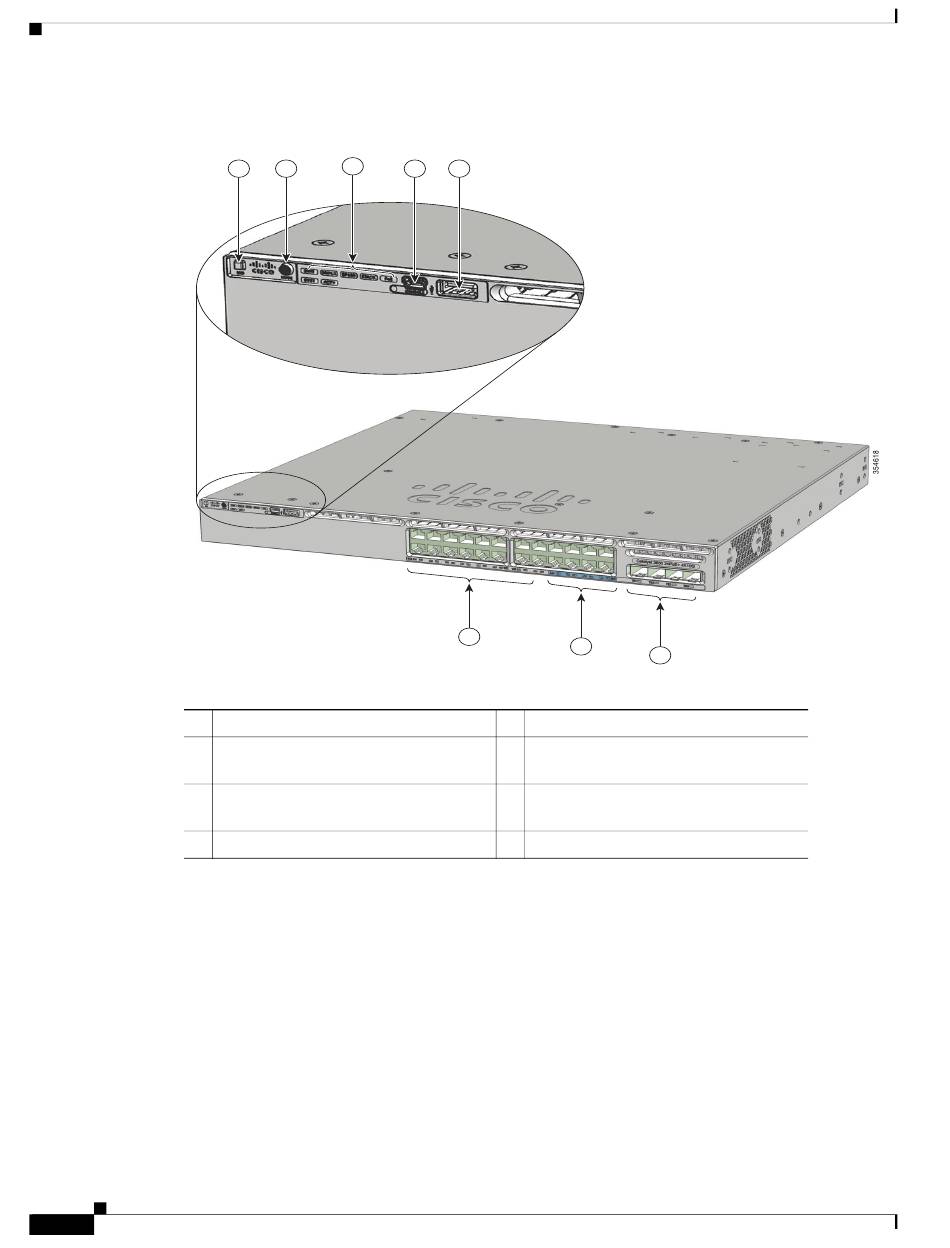

Façade avant des commutateurs Catalyst WS-3650-8X24UQ-L/S/E
3
1
2
Voyant/bouton UID
Bouton Mode
DEL d'indication d'état
Port mini USB de type B (console)
4
5
6
7
5
Port de stockage USB de type A
6
Ports de liaison descendante Cisco
UPOE 10/100/1000
7
Ports de liaison descendante Cisco
UPOE 100M/1G/2.5G/5G/10G
8
Ports de liaison ascendante
Chapitre 1
Présentation du produit
8
OL-29734-01
