Chapitre 1 Présentation du produit

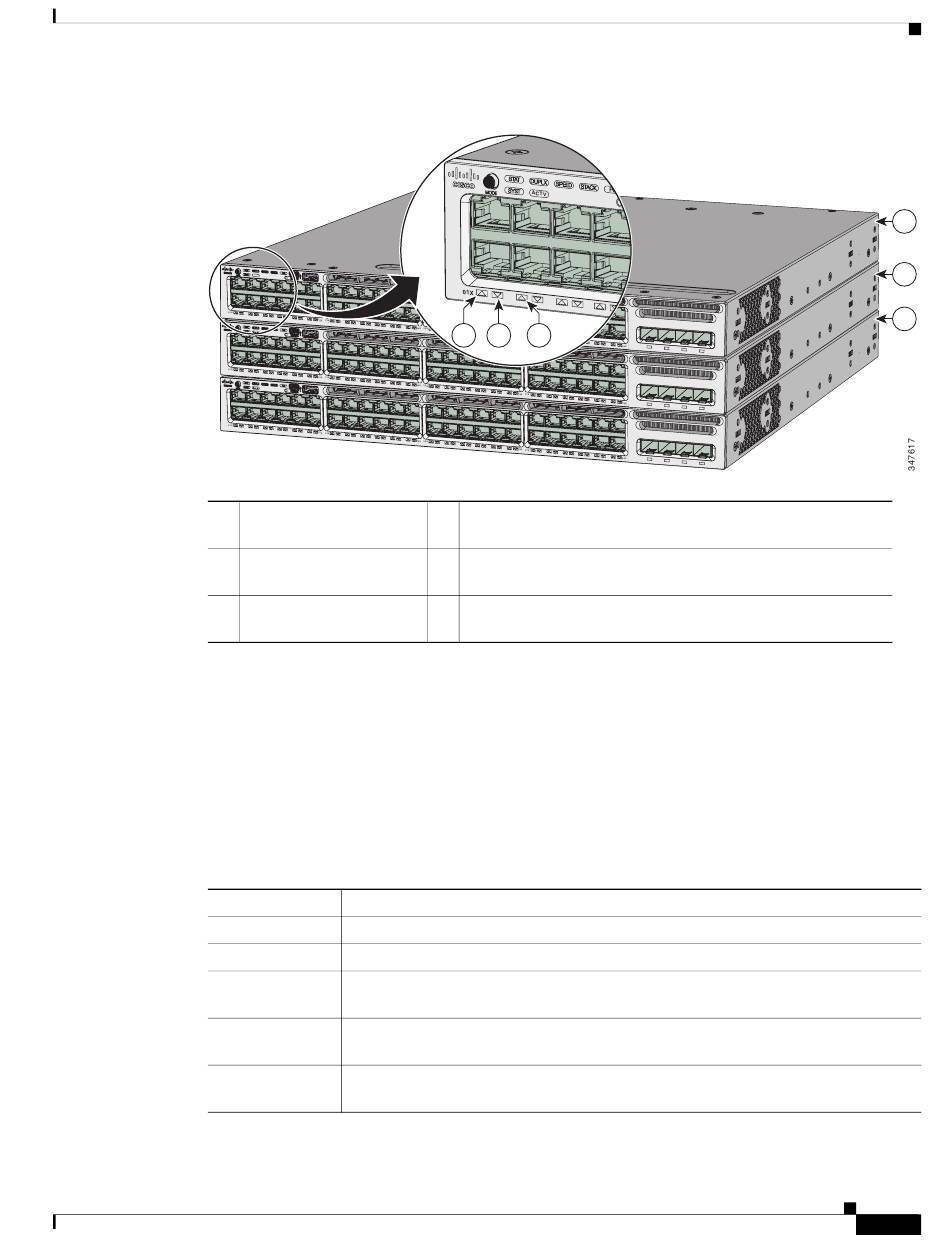

Figure 1-10
1
2
3
Lorsque vous sélectionnez le mode STACK, les voyants DEL STACK représentatifs sont verts lorsque
les ports StackWise fonctionnent et orange lorsque les ports sont éteints.

DEL RPS

Le voyant RPS est uniquement disponible sur les modèles de commutateur Catalyst 3650-24PDM et
Catalyst 3650-48FQM.
Tableau 1-7
Couleur
Lumière éteinte
Vert
Vert, clignotant
Orange
Orange,
clignotant
OL-29734-01
DEL STACK
Membre 1 de la pile
Membre 2 de la pile
Membre 3 de la pile
Voyant RPS
État du RPS
Le RPS est éteint ou n'est pas correctement connecté.
Le RPS est connecté et peut fournir une alimentation de secours.
Le RPS est connecté mais n'est pas disponible. Il alimente un autre appareil (la
fonction de redondance a été allouée à un autre appareil).
Le RPS est en attente ou présente un problème. Consultez la documentation RPS
correspondante.
Le RPS alimente le commutateur.
4 5 6
4
Le voyant DEL clignote en vert pour indiquer qu'il s'agit du
commutateur 1 dans la pile.
5 Le voyant DEL est vert fixe pour indiquer que le
commutateur 2 est un membre de la pile.
6 Le voyant DEL est vert fixe pour indiquer que le
commutateur 3 est un membre de la pile.
Guide d'installation du matériel du commutateur Catalyst 3650
Catal yst 3650 48 Catal yst 3650 48Po
PoE+ 2X10 G
E+ 2X10 G
G1
G2
G3
TE3 TE3 G4
TE4 TE4
Catal yst 3650 48Po
Catal yst 3650 48
E+ 2X10 G
PoE+ 2X10 G
G1
G2
G3
TE3 TE3
G4 TE4 TE4
Catal yst 3650 48 Catal yst 3650 48Po
PoE+ 2X10 G E+ 2X10 G
G1
G2
G3
TE3 TE3
G4 TE4
TE4
Façade
1
2
3
