Chapitre 4
Installation du ventilateur
Installation d'un module de ventilation
Pincez la poignée de déverrouillage du module de ventilation, puis faites glisser le module.
Étape 1
Attention
Vous devez remplacer le module de ventilation en 5 minutes maximum afin d'éviter toute surchauffe du
commutateur.
Installez le module de ventilation dans son emplacement, puis poussez fermement dessus pour le mettre
Étape 2
en place, en exerçant une pression sur l'extrémité du module, et non sur les poignées d'extraction.
Lorsqu'il est correctement inséré, le module de ventilation se trouve au même niveau que le panneau
arrière du commutateur. Lorsque le ventilateur fonctionne, un voyant DEL vert est allumé dans le coin
supérieur gauche du ventilateur. Reportez-vous à la
Évitez de toucher un emplacement vide pour installer et retirer un module. Les circuits exposés
Avertissement
peuvent présenter un risque de décharge électrique. Énoncé 206

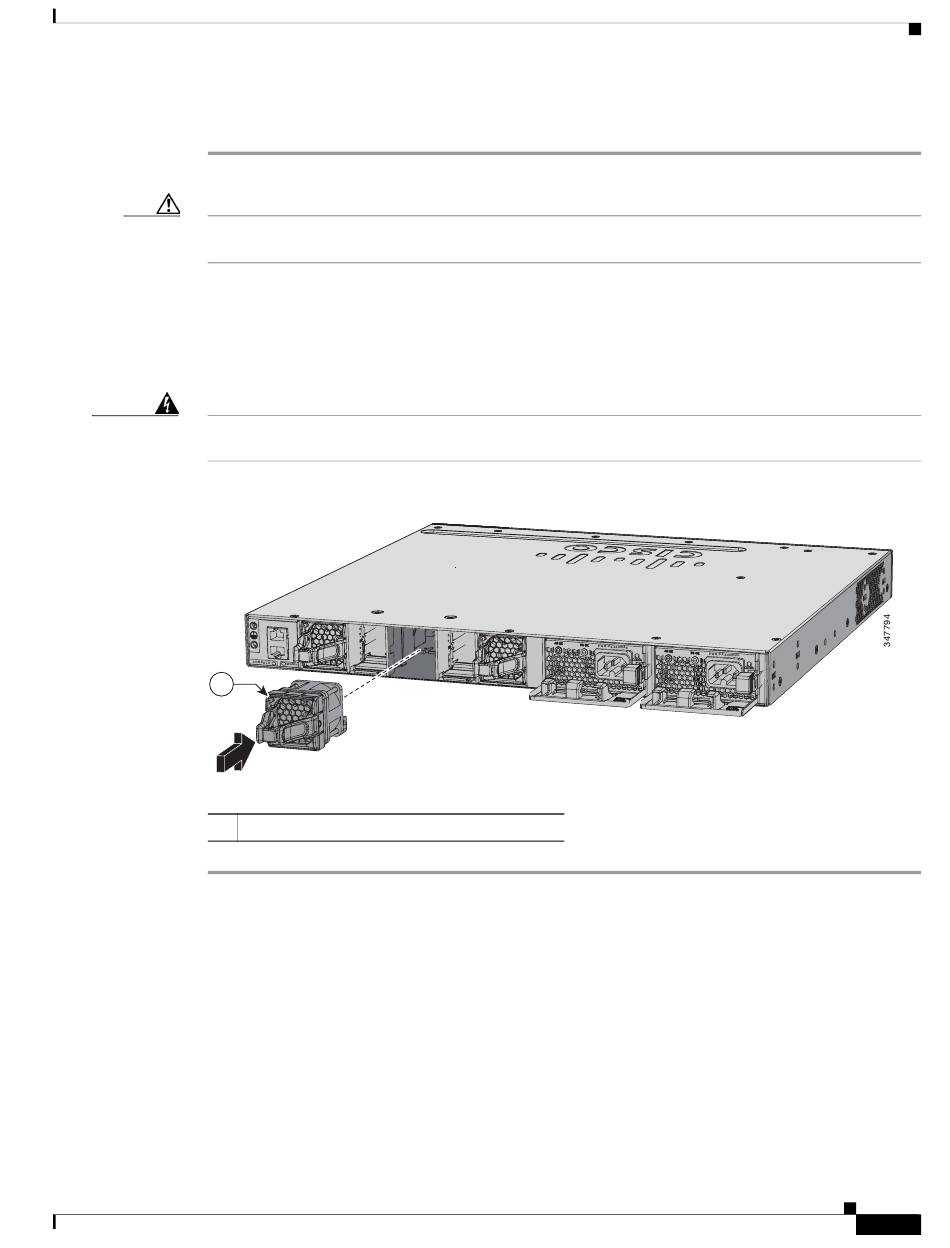

Figure 4-2
1
1
OL-29734-01
Installation du module de ventilation
DEL du ventilateur
Figure
4-2.
Guide d'installation du matériel du commutateur Catalyst 3650
Installation du module de ventilateur
4-3
