Commutateurs lames Cisco

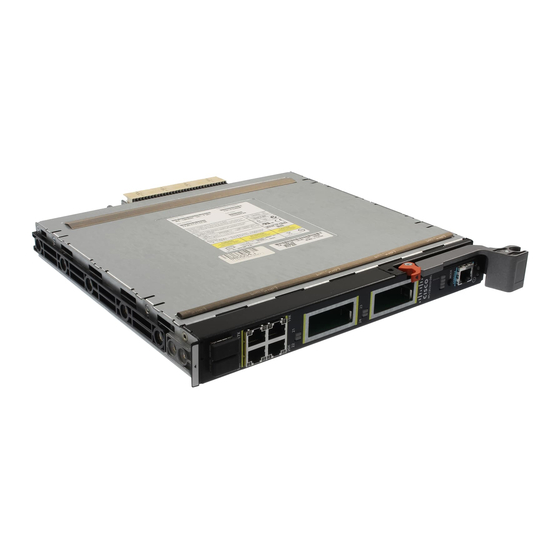

Catalyst 3130 et 3032 pour Dell –
Guide de mise en route
Ce guide contient des instructions permettant d'installer et de configurer les
commutateurs lames Cisco Catalyst 3130 et 3032 pour Dell dans un châssis
de serveur modulaire Dell. Ce dernier (appelé « châssis de serveur » dans cette
documentation) est un système prenant en charge jusqu'à 16 modules serveurs
et six commutateurs Ethernet. Le commutateur doit être installé dans l'une
des baies d'E/S situées sur le panneau arrière du châssis de serveur.
Ce guide décrit également les options de gestion du commutateur et contient
des informations de dépannage.
Pour plus de détails sur le nombre, le type et l'emplacement des baies
de modules, ainsi que sur le serveur modulaire lui-même, consultez la
documentation relative aux systèmes Dell PowerEdge, qui est disponible
sur le site www.support.dell.com.
Pour plus de détails sur l'installation et la configuration du commutateur,
rendez-vous sur le site Cisco.com et reportez-vous à la documentation sur les
commutateurs lames Cisco Catalyst de la série 3000. Vous trouverez également
sur ce site des notes d'édition contenant diverses informations : configuration
requise, remarques importantes, restrictions, incidents constatés ou résolus et
mises à jour de la documentation.
Lorsque vous consultez les publications en ligne, reportez-vous aux documents
correspondant à la version du logiciel Cisco IOS installé sur le commutateur.
Commutateurs lames Cisco Catalyst 3130 et 3032 pour Dell – Guide de mise en route
1
OL-14950-01
