Pour obtenir une liste des modules pris en charge, reportez-vous aux notes de version
disponibles sur le site Web Cisco.com. Pour obtenir des instructions détaillées sur
l'installation et le retrait de modules SFP et sur la connexion à ces derniers, reportez-
vous à la documentation fournie avec le module SFP.
Avertissement Le retrait et l'insertion d'un module SFP peuvent réduire sa durée de
vie. Ne retirez et n'insérez les modules SFP qu'en cas de stricte nécessité.
Vérification de la connectivité du port
Une fois que vous vous êtes connecté au port de commutation, la DEL du port devient
orange pendant que le commutateur établit une liaison. Ce processus dure
30 secondes environ. Puis la DEL devient verte lorsque le commutateur et l'appareil
cible ont établi une liaison. Si la DEL est fermée, l'appareil cible est peut-être fermé, il y
a peut-être un problème avec le câble ou il pourrait y voir un problème avec
l'adaptateur installé dans le périphérique cible. Reportez-vous à la section
problèmes" section

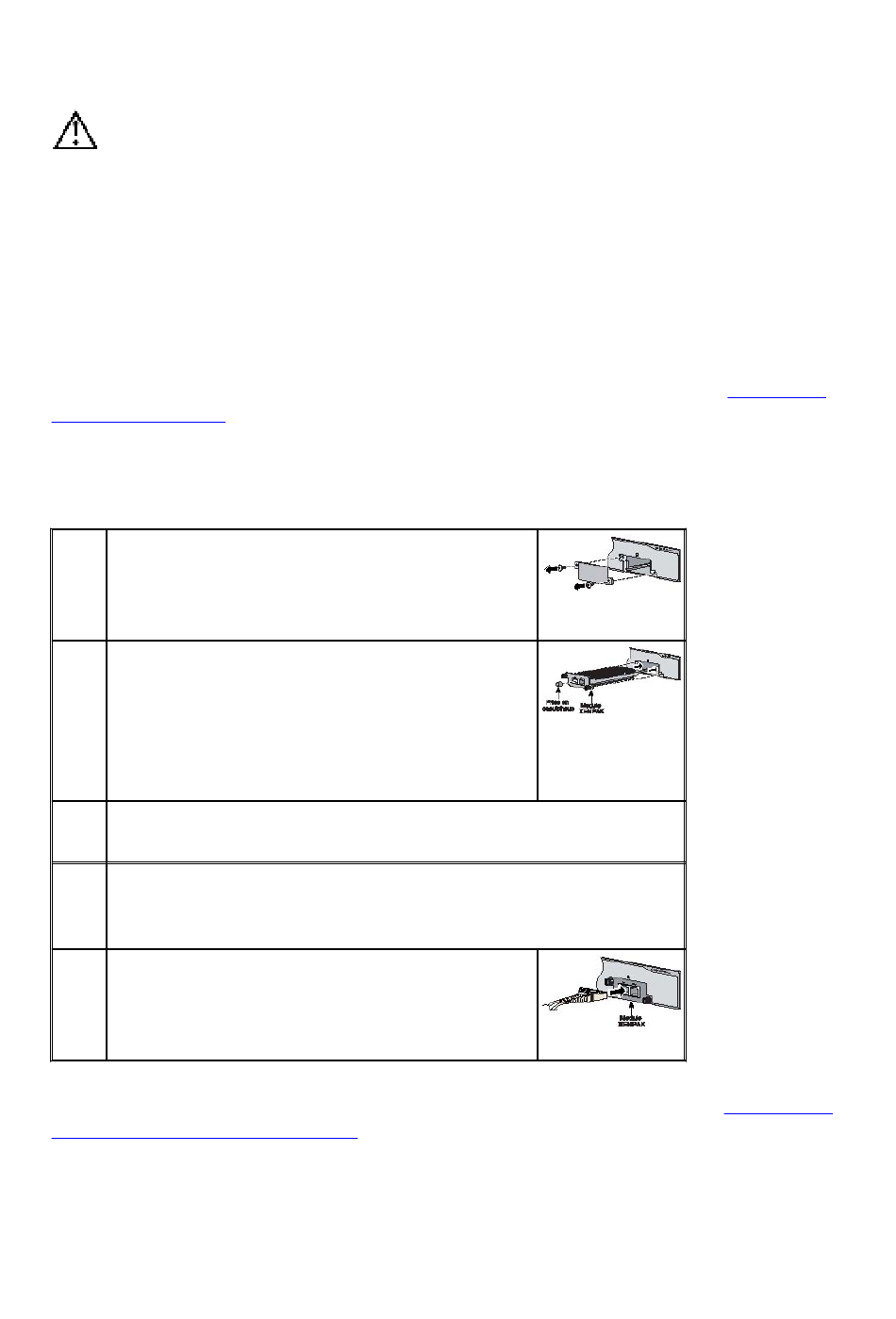

Installation du module XENPAK et connexion aux ports

Pour installer un module XENPAK dans le logement de module XENPAK situé sur la
façade du commutateur Catalyst 3750G-16TD, procédez comme suit :
Éta Retirez les deux vis de fixation cruciformes
Phillips du cache du logement de module
XENPAK, puis mettez-les de côté pour une
utilisation ultérieure. Retirez le cache.
Éta Alignez le module XENPAK sur les glissières
situées dans le logement du module, puis
faites glisser le module dans le logement
jusqu'à ce que la plaque vierge XENPAK se
trouve au même niveau que la plaque vierge
du commutateur.
Éta Verrouillez le module XENPAK en position en serrant les deux
vis d'installation imperdables. Ne serrez pas les vis trop fort.
Éta Retirez les bouchons en caoutchouc des ports de module
XENPAK et du câble à fibre optique, puis mettez-les de côté
pour une utilisation ultérieure.
Éta Alignez le connecteur SC du câble sur le
connecteur du module XENPAK de façon à
faire correspondre la transmission (TX) avec
la réception (RX), et RX avec TX.
Pour connaître la procédure de vérification de l'établissement d'une liaison entre les
ports du module XENPAK et l'appareil externe, reportez-vous à la section
de la connectivité du port"
7 En cas de problèmes
Si vous rencontrez des problèmes, une aide est disponible dans cette section ainsi que
sur le site Web Cisco.com. Cette section inclut des informations relatives au
dépannage de la Configuration rapide, à la réinitialisation du commutateur, à l'accès à
l'assistance en ligne ainsi qu'à des sources d'informations supplémentaires.
pour obtenir des informations sur l'assistance en ligne.
section.
"En cas de
"Vérification
