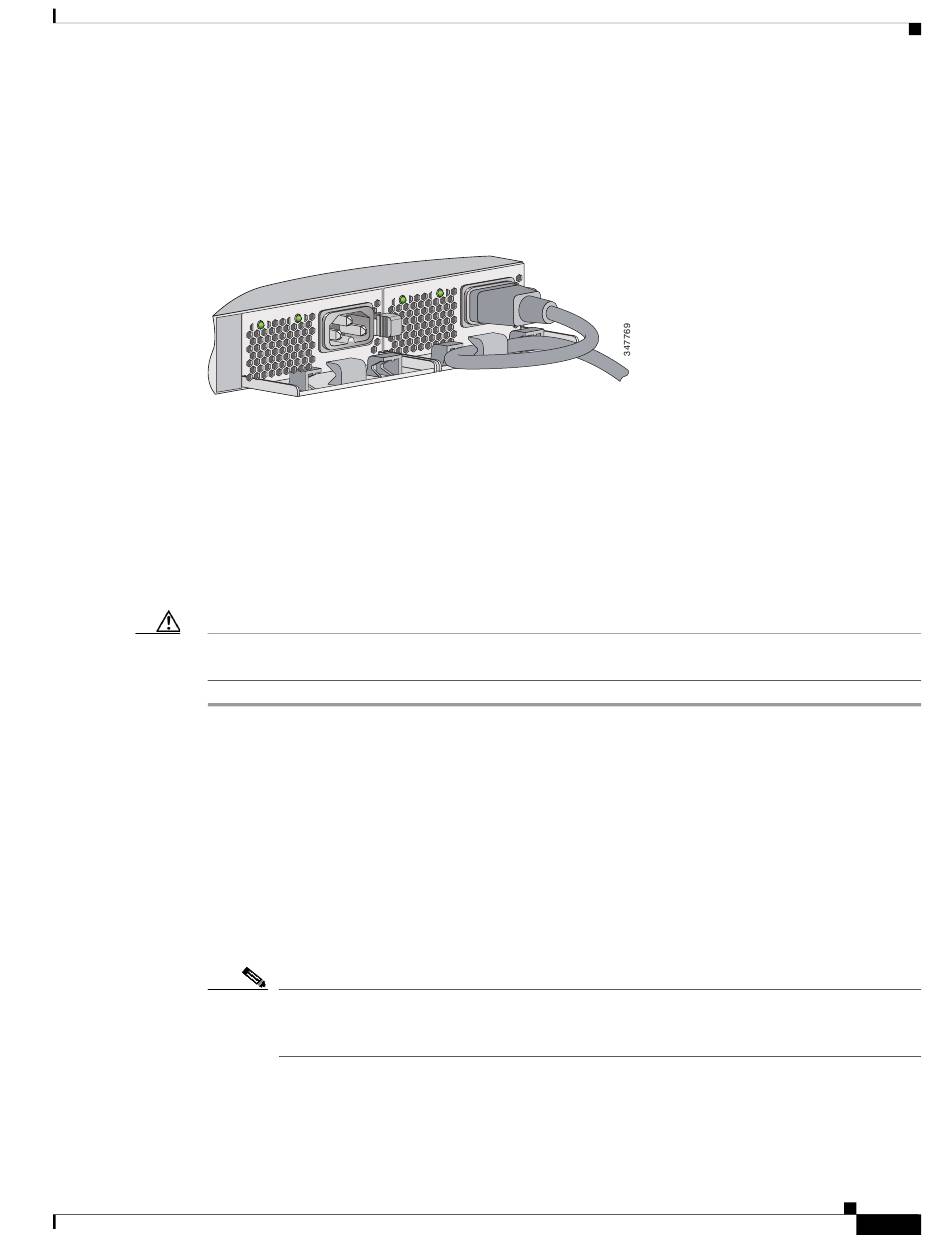

Connexion sécurisée du cordon d'alimentation CA (facultatif)
Faites une boucle sur le cordon d'alimentation et glissez-la dans le fil métallique de retenue du cordon
d'alimentation. Connectez le cordon d'alimentation au nouveau module d'alimentation.
Figure 4
Connexion des câbles StackWise
Vous pouvez empiler plusieurs commutateurs Catalyst 3650 l'un sur l'autre. Avant de connecter les
câbles StackWise, veuillez consulter la section « Planification d'une pile de données sur des
commutateurs » dans le Guide d'installation matérielle du commutateur Catalyst 3650. Utilisez toujours
des câbles StackWise approuvés par Cisco pour connecter les commutateurs.
Le retrait et l'insertion du câble StackWise peuvent réduire sa durée de vie. Évitez de retirer et d'insérer
Attention
le câble plus souvent que strictement nécessaire (jusqu'à 200 retraits et installations sont pris en charge).
Retirez les caches anti-poussière des câbles StackWise et mettez ceux-ci de côté pour une utilisation
Étape 1
ultérieure.
Un adaptateur StackWise doit être installé dans le port StackWise pour permettre l'empilage. La
configuration par défaut comprend des obturateurs d'adaptateur StackWise installés dans les ports
StackWise. Si l'empilage StackWise a été commandé avec le commutateur, les adaptateurs StackWise
sont déjà installés dans les ports StackWise, et vous pouvez passer à l'étape 4.
Retirez les obturateurs d'adaptateur StackWise de chaque port StackWise de destination en dévissant les
Étape 2
vis situées sur les obturateurs d'adaptateur à l'aide de la clé Allen Torx T15 fournie dans le kit d'empilage
(ou un tournevis Torx T15), comme illustré à la
Installez un adaptateur StackWise dans chaque port StackWise de destination et fixez-le soigneusement
Étape 3
à l'aide de la clé T15 Torx fournie, ou d'un tournevis Torx T15, comme illustré à la
Remarque
OL-30731-01
Connexion sécurisée du cordon d'alimentation CA
A C O K
A C
2- 25 0W
P W R -C
P S O K
A C O K
Il n'est pas nécessaire de retirer les modules de ventilation avant l'installation ou le retrait de
l'adaptateur StackWise. Si l'installation est effectuée avec le système sous tension, les
ventilateurs doivent rester en position installée à tout moment.
Connexion sécurisée du cordon d'alimentation CA (facultatif)
A C
2- 64 0W
P W R -C
P S O K
Figure
5. Conservez-les pour une utilisation ultérieure.
Guide de démarrage rapide du commutateur Catalyst 3650
Figure
6.
