Stabilisierung eines Modells um die Längsachse
Receiver
Empfängerausgang, dem ein Schieberegler zugeordnet ist , an.

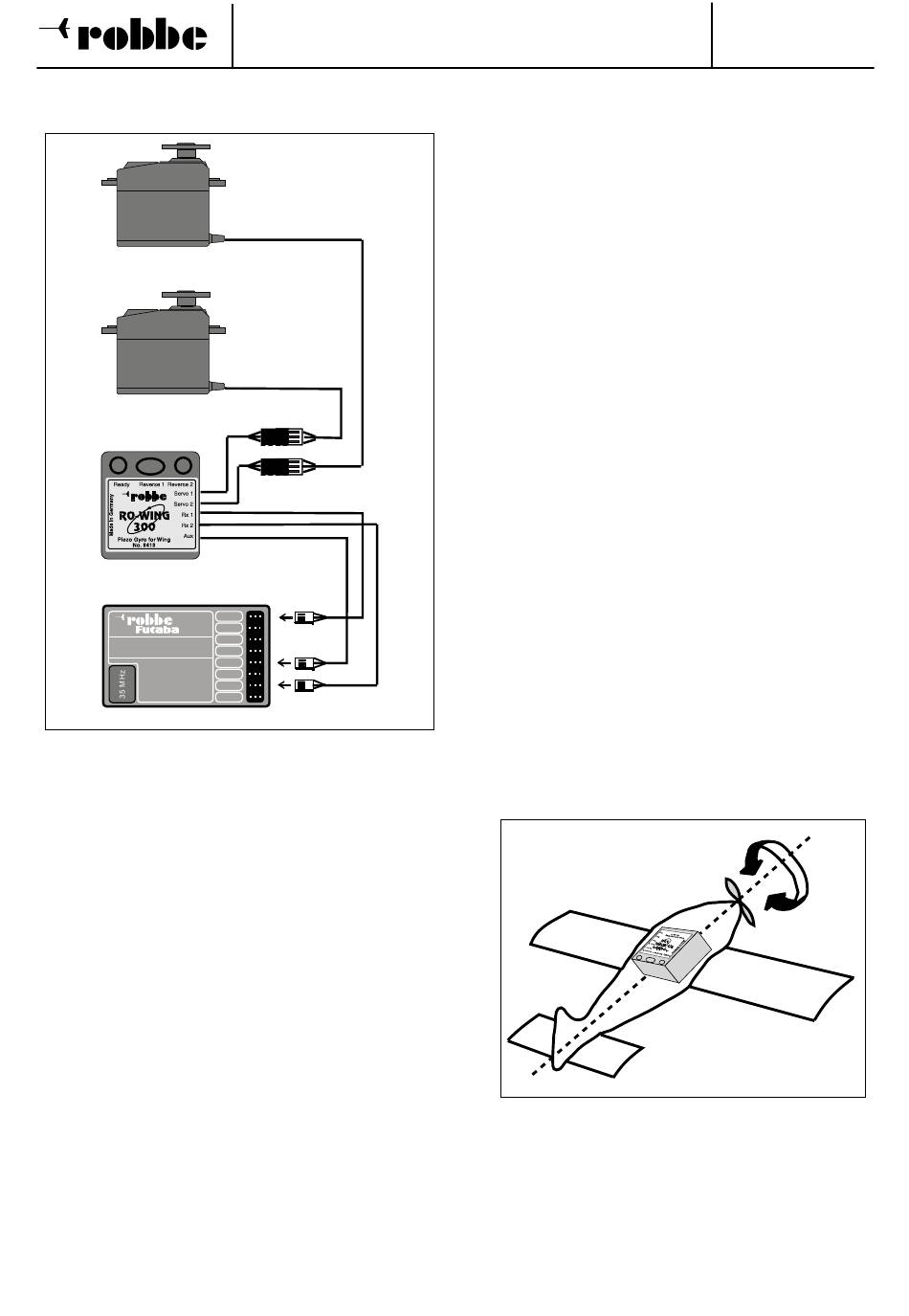

Der Einbau des Kreisels zur Stabilisierung der
Längsachse geht aus der Skizze hervor.
Das Bild zeigt die Einbaulage des RO-WING
300 in einem Flächenmodell. Diese Lage muß
unbedingt eingehalten werden.
Die Drehachse des Kreisels muß parallel zur
Längsachse des Modells eingebaut werden.
Gut untergebracht ist der Kreisel im Schwer-
punktbereich des Rumpfes, weil er hier nahe an
der zu überwachenden Achse positioniert ist.
Bei der Stabilisierung
Drehbewegungen um die Längsachse durch den RO-WING 300 müssen Sie beim Einsatz
von zwei Servos für die Querruderfunktion unbedingt darauf achten, daß die Einbaulage
der beiden Servos mit dem Zustand der Drahtbrücke "Einbaulage der beiden
Querruderservos" übereinstimmt.
Einbau- und Bedienungsanleitung
Flächenkreisel RO-WING-300
1
2
3
4
5
6
7
8
von ungewollten
Das wichtigste Einsatzgebiet des RO-WING
300 ist die Stabilisierung um die Längsachse
in einem Flächenmodell mit zwei Querruder-
servos. Dazu ist der Kreisel mit zwei unab-
hängigen Ein- und Ausgängen ausgerüstet.
Für beide Servofunktionen kann die Wir-
kungsrichtung getrennt umgeschaltet wer-
den. Ist in einem Flugmodell nur ein Quer-
ruderservo eingebaut, bleibt der zweite An-
schluß frei.
Für diesen hauptsächlichen Verwendungs-
zweck ist der Anschluß an den Empfänger
aus der nebenstehdenden Skizze ersichtlich.
Das Anschlußkabel 'Rx 1' verbinden Sie mit
dem Kanal 1 am Empfänger (Querruder 1 bei
robbe/Futaba
schlußkabel 'Rx 2' verbinden Sie bitte mit
dem Kanal 5, 6, oder 7 (Querruder 2 bei
robbe/Futaba Systemen, je nach Mischpro-
gramm) am Empfänger. Die beiden Servos
verbinden Sie
Ausgängen des Kreisels. Das Anschlußkabel
'AUX' schließen
6
Bestell Nr.
8418
Systemen). Das
mit den zugehörigen
Sie an
An-
einen
