ROBBE RO-WING 300 Notice D'utilisation page 25

Reverse 2
Reverse 1
Ready LED
- Servo 1:
- Servo 2:
- Rx1:
- Rx2:
- AUX:
- LED d'ordre
de marche
- Reverse 1:
- Reverse 2:
- Cavalier:
-
-
Pour adapter le gyroscope RO-WING 300 à l'implantation des deux servos d'aileron, ont
utilise un cavalier. Ce cavalier est une boucle de fil de 2 cm de long environ conduisant par
le Silentbloc du raccord Rx1 vers l'extérieur et par le raccord Servo2 à nouveau dans le
boîtier. Lorsque la position d'implantation des servos l'exige, il faut couper le cavalier (l'ou-
Notice d'utilisation
Gyroscope RO-WING-300
Servo 2 Rx1
Servo 1
Cavalier
(Boucle de fil)
douille de connexion du servo de la fonction 1, par exemple aileron 1.
douille de connexion du servo de la fonction 2, par exemple aileron 2.
cordon de raccordement à la sortie de l'émetteur de la fonction 1, par
exemple aileron 1.
cordon de raccordement à la sortie de l'émetteur de la fonction 2, par
exemple aileron 2.
(brin unique) fil de raccordement à la sortie du récepteur qui permet
de régler la sensibilité du gyroscope.
LED de contrôle de l'ordre de marche dès que le calibrage autom-
tique est intervenu
microcommutateur pour l'inversion du sens de l'efficacité de la fonc-
tion du servo 1.
microcommutateur pour l'inversion du sens de l'efficacité de la fonc-
tion du servo 2.
le cavalier permet de définir la position d'implantation des deux ser-
vos d'ailerons:
cavalier fermé:
lorsque le sens du mouvement est identique pour les deux servos,
intervient une discrimination.
lorsque le sens du mouvement est opposé pour les deux servos, n'in-
tervient pas de discrimination.
cavalier ouvert:
lorsque le sens du mouvement est identique pour les deux servos,
n'intervient pas de discrimination.
lorsque le sens du mouvement est opposé pour les deux servos,
intervient une discrimination.
assure l'affichage de l'ordre de mar-
che. Dès que la LED d'ordre de
marche s'allume le gyroscope a
réussi après sa mise sous tension
un équilibre automatique et il est
Rx2
prêtre pour le prochain vol.

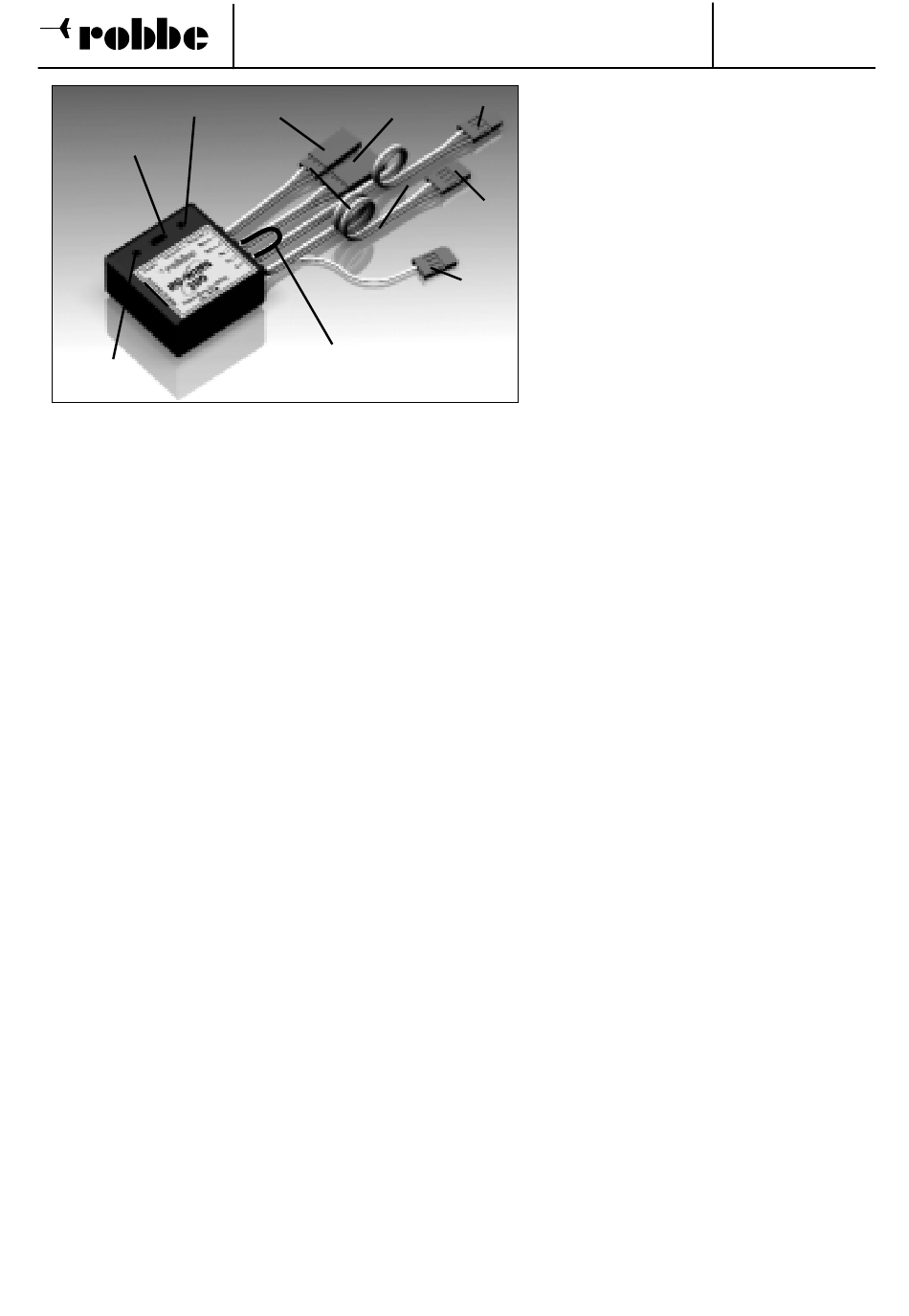

En détail, le gyroscope est pourvu
des éléments de connexion et de
AUX
commande suivants:
24
Réf.
8418
