Installation Instructions
4.

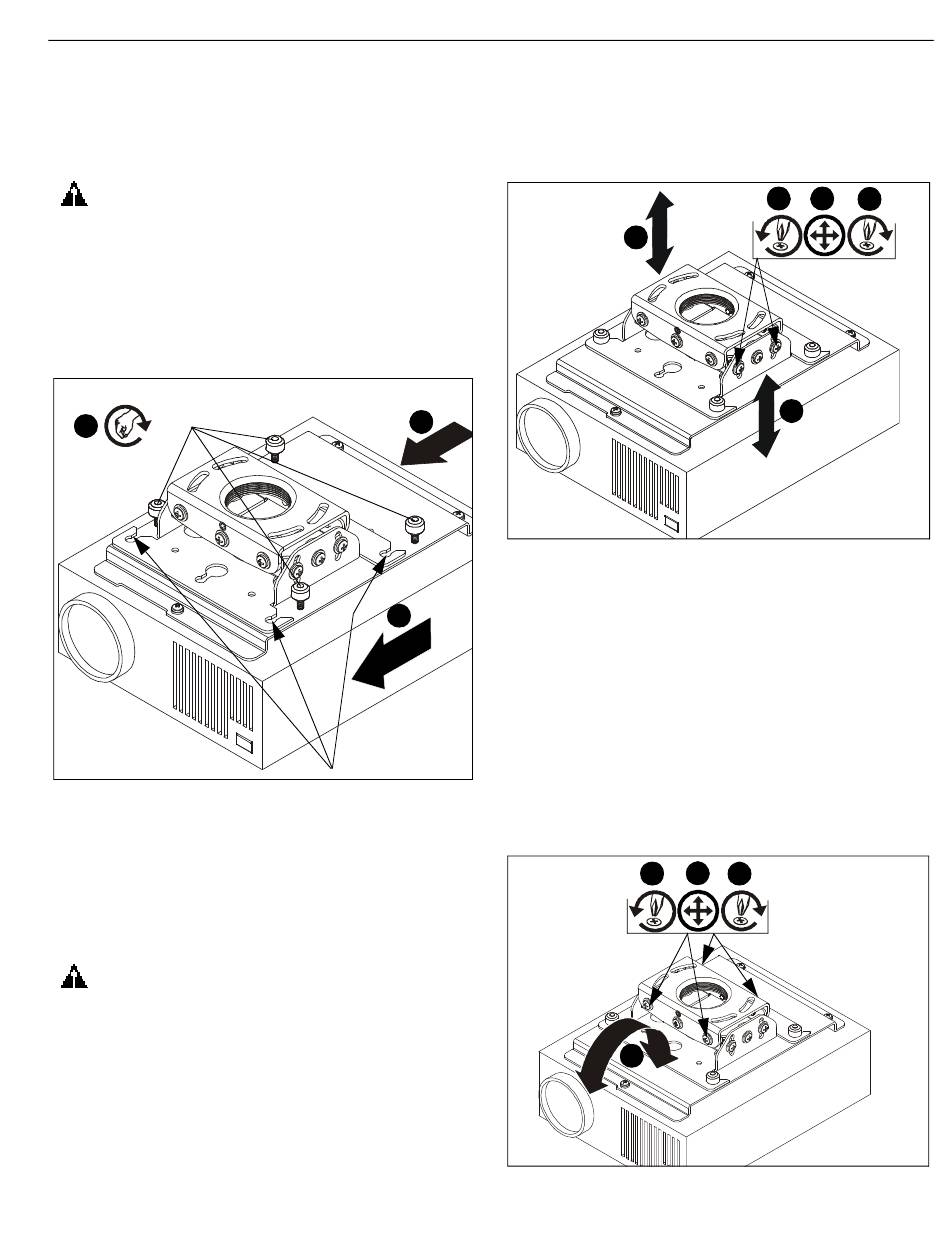

Richten Sie die Flügelmuttern an der Anschlussplatte nach
den Aufnahmeschlitzen in der RPE-Projektorhalterung aus.
(Siehe Abb. 8)
5.
Schieben Sie die Anschlussplatte mit dem daran befestigten
Projektor so weit wie möglich in die Aufnahmeschlitze.
(Siehe Abb. 8)
WARNUNG:
EINE UNSACHGEMÄSSE MONTAGE KANN
ZUM HERUNTERFALLEN DES PROJEKTORS FÜHREN UND
SCHWERE VERLETZUNGEN ODER GERÄTESCHÄDEN
VERURSACHEN. Stellen Sie sicher, dass die Montageschlitze in
der Montagebasis der RPE-Projektorhalterung unter die
Flügelmuttern geschoben werden und dass sich die Schrauben am
hinteren Ende der Schlitze befinden.
6.
Ziehen Sie die Flügelmuttern zur Fixierung des Projektors an.
(Montagekonstruktion zur Verdeutlichung nicht abgebildet)
x 4
6
7.
Verlegen Sie alle erforderlichen Kabel.
EINSTELLUNGEN
Die RPE-Projektorhalterung ermöglicht eine Einstellung der
Drehung um die Querachse (vertikale Anhebung), des
Querneigungswinkels (horizontale Neigung) und der Drehung um
die Höhenachse (Rotation).
WARNUNG:
EIN ZU STARKES LOCKERN ODER
ENTFERNEN VON BEFESTIGUNGSMATERIALIEN KANN ZU
SCHWEREN VERLETZUNGEN UND GERÄTESCHÄDEN
FÜHREN! RPE-Projektorhalterung und Befestigungsmaterialien
dürfen nur so weit gelockert werden, dass notwendige Bewegungen
ermöglicht werden.
Drehung um die Querachse (vertikale Anhebung)
Stellen Sie die Drehung um die Querachse mithilfe der beiden dafür
vorgesehenen Schrauben, die sich jeweils an den beiden Enden der
RPE befinden, ein.
1.
Lösen Sie die beiden Schrauben für die Einstellung der
Drehung um die Querachse, die sich jeweils an den beiden
Enden der RPE befinden.
5
Aufnahmeschlitze
Abb. 8
2.
Stellen Sie den gewünschten Projektorneigungswinkel ein.
(Siehe Abb. 9)
3.
Ziehen Sie die beiden Schrauben für die Einstellung der
Drehung um die Querachse, die sich jeweils an den beiden
Enden der RPE befinden, fest.
5
Querneigungswinkel (horizontale Neigung)
Stellen Sie den Querneigungswinkel mithilfe der vier dafür
vorgesehenen Schrauben, von denen sich zwei auf der Vorder- und
zwei auf der Rückseite der RPE befinden, ein.
4.
Lösen Sie die beiden Schrauben für die Einstellung des
Querneigungswinkels, die sich jeweils auf der Vorder- und
Rückseite der RPE befinden.
5.
Bringen Sie den Projektor in die gewünschte Position.
(Siehe Abb. 10)
6.
Ziehen Sie die beiden Schrauben für die Einstellung des
Querneigungswinkels, die sich jeweils auf der Vorder- und
Rückseite der RPE befinden, fest.
1
2
2
Abb. 9
4
5
6
x 4
5
Abb. 10
RPE
2
3
x 4
21
