RPE

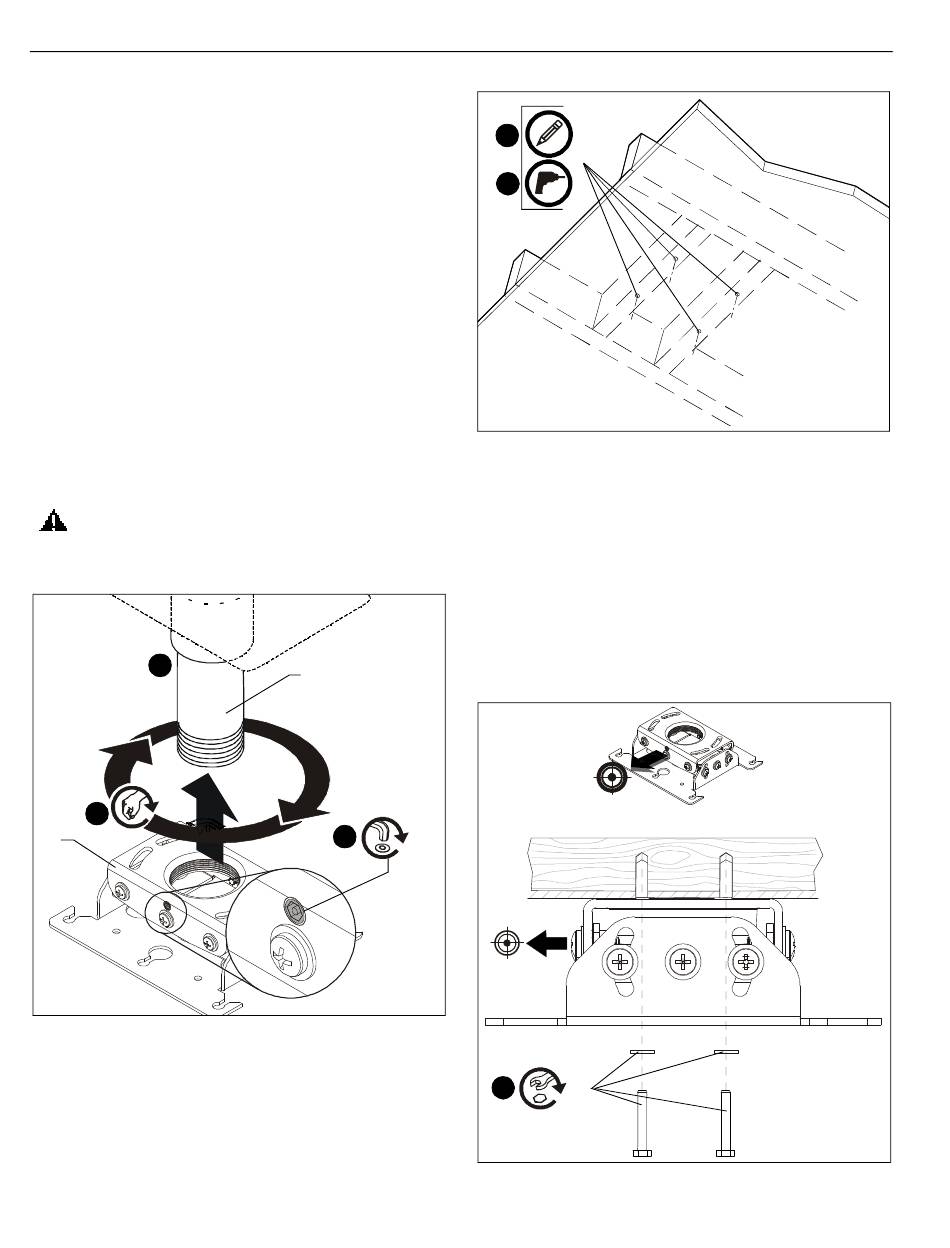

Installation sur une colonne d'extension filetée
de 1-1/2"
REMARQUE :
L'adaptateur CPA doit être retiré avant d'installer
le RPE sur le tuyau fileté. Voir la section Retrait
de l'adaptateur CPA pour plus de détails.
1.
Installez une colonne d'extension en aluminium ou en acier
NPT ou NPSM de 1-1/2" (non incluse) dans le collier fileté
jusqu'à ce qu'elle soit bien serrée, avec un minimum de
quatre filetages engagés. (Voir la Figure 3)
2.
Faites passer le support du projecteur RPE (A) dans la
colonne d'extension filetée (non incluse) jusqu'à ce qu'il soit
bien serré à la main avec un minimum de quatre filets
engagés. (Voir la Figure 3)
3.
Tournez le RPE dans le sens des aiguilles d'une montre
ou dans le sens contraire des aiguilles d'une montre,
jusqu'à ce que l'avant du support se situe face à la cible.
(Voir la Figure 3)
IMPORTANT ! : Lorsque le RPE est correctement
positionné, le trou d'accès à la vis d'arrêt doit directement
être orienté vers la cible ou se situer à 180° de la cible.
4.
Fixez le RPE au tuyau en tournant la vis d'arrêt jusqu'à ce
qu'elle soit bien serrée. (Voir la Figure 3)
MISE EN GARDE :
NE PAS TROP SERRER ! Un serrage
excessif peut endommager le filetage du tuyau.
1
2
(A)
Figure 3
5.
Passez à la section Installation du projecteur avec la
patte d'interface.
Installation sur une charpente en bois (solives)
1.
En utilisant le RPE comme guide, marquez les quatre
emplacements des trous de montage. (Voir la Figure 4)
2.
Percez quatre trous de guidage d'une profondeur (minimum)
de 3,175 mm x 38,1 mm (1/8" x 1-1/2"). (Voir la Figure 4)
12
3.
IMPORTANT ! : Lorsque le RPE est correctement
positionné, le trou d'accès à la vis d'arrêt doit directement être
orienté vers la cible ou se situer à 180° de la cible.
4.
Colonne d'extension
filetée (non fournie)
3
x 1
1
x 4
2
Figure 4
Alignez les quatre trous de montage dans le RPE avec les
quatre trous de guidage.
Fixez le RPE à la structure en utilisant quatre boulons
tire-fond d'une longueur minimum de 1/4" x 2" (non inclus)
et quatre rondelles plates de 1/4" (non incluses). (Voir la
Figure 5)
4
x 4
Figure 5
