Installation Instructions
5.
Passez à la section Installation du projecteur avec la
patte d'interface.
Installation sur tiges filetées
REMARQUE :
L'adaptateur CPA doit être retiré avant d'installer
le RPE sur le tuyau fileté. Voir la section Retrait
de l'adaptateur CPA pour plus de détails.
REMARQUE :
Le support pour projecteur RPE peut être
suspendu à l'aide de quatre tiges filetées en
acier (non incluses) de 1/4-20, qui sont fixées à
des éléments structurels en hauteur
d'assemblage de canal, d'angle ou Unistrut
(fermes ou poutrelles) à l'aide d'écrous de
canal en acier de 1/4-20 (non inclus).
1.
Fixez une extrémité de chacune des quatre tiges filetées
(non incluses) à l'élément structurel. (Voir la Figure 6)
2.
Installez un contre-écrou 1/4-20 (non inclus) et une
rondelle de 1/4" (non incluse) sur chaque tige filetée.
(Voir la Figure 6)
3.
Installez le RPE sur les tiges filetées, en insérant les tiges
sur les quatre trous en haut du RPE. (Voir la Figure 6)
REMARQUE :
Le trou dans le RPE permet l'accès avec une
clef à douille sans avoir à démonter l'unité.
4.
Fixez les tiges filetées au RPE avec un contre-écrou 1/4-20
(non inclus) et une rondelle de 1/4" (non incluse) sur chaque
tige filetée. (Voir la Figure 6)
3
3

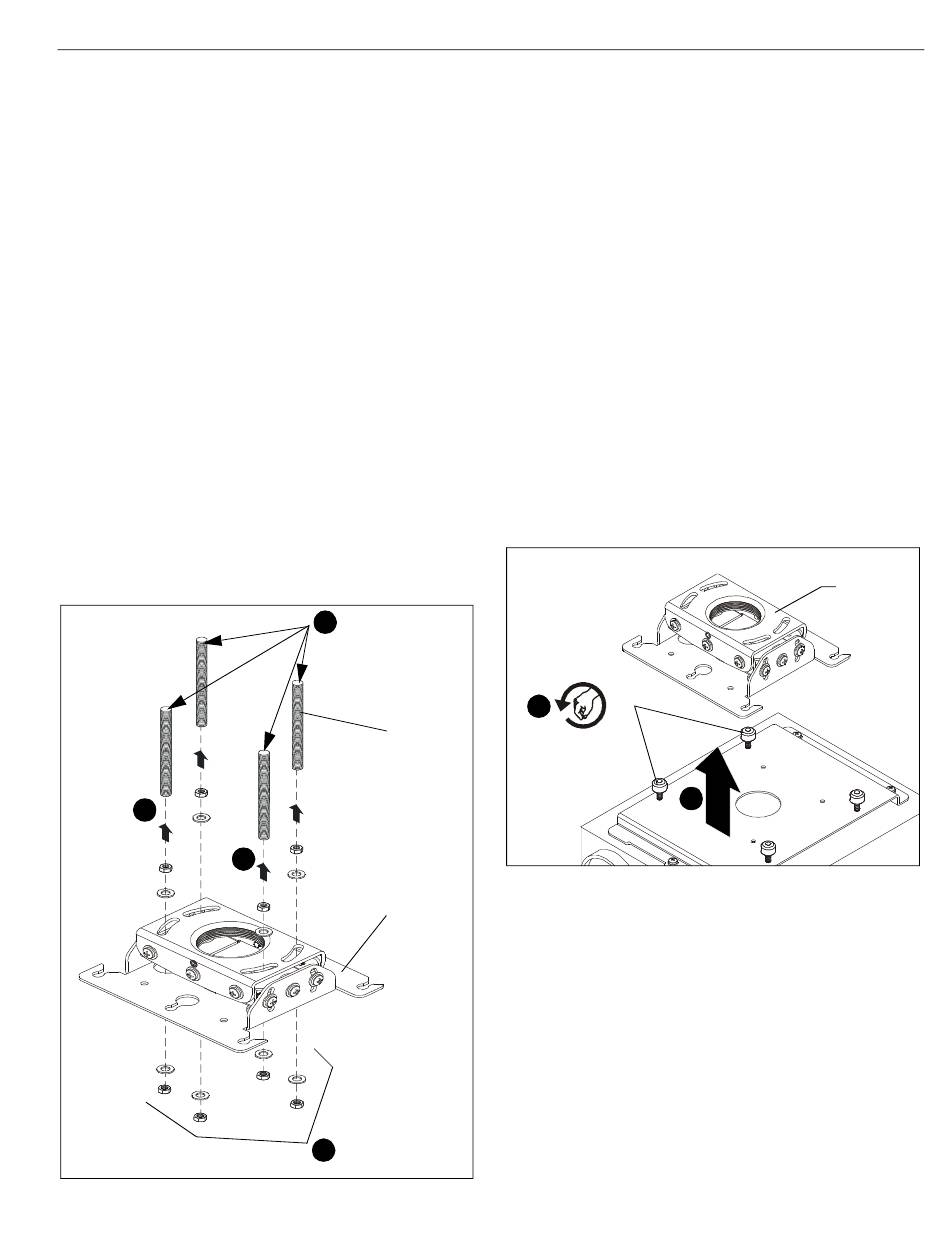

Figure 6
1
Fixez-les sur le
profilé métallique
en utilisant des
écrous crénelés
(non fournis)
Tiges
filetées
(A)
Fixez avec des
contre-écrous
et des rondelles
4
(non fournis)
5.
Passez à la section Installation du projecteur avec la
patte d'interface.
INSTALLATION DU PROJECTEUR
IMPORTANT ! : Le modèle RPE utilise des pattes de
fixation d'interface de série « SLB » de Chief, en option.
Voir le dessin Pièces.
1.
Fixez le projecteur à la patte d'interface (B) en suivant les
instructions d'installation et en utilisant le matériel inclus
avec la patte d'interface.
REMARQUE :
Des vis de sécurité peuvent être substituées lors
du montage de la patte d'interface au projecteur
en utilisant le matériel et les instructions
d'installation du Kit de sécurité All-Points
(inclus avec la patte d'interface).
Installation du projecteur avec la patte de
fixation d'interface
1.
Orientez le projecteur avec la patte de fixation d'interface.
2.
Desserrez (mais ne retirez pas) les écrous à ailettes sur la
patte d'interface. (Voir la Figure 7)
3.
Soulevez le projecteur avec la patte d'interface fixée vers le
support pour projecteur RPE (A). (Voir la Figure 7)
(Structure de montage non représentée pour
des raisons de clarté)
2
x 4
Figure 7
(A)
3
RPE
13
