RPE
4.
Alignez les écrous à ailettes de la patte d'interface sur les
encoches de positionnement du support pour projecteur
RPE. (Voir la Figure 8)
5.
Faites glisser la patte d'interface avec le projecteur fixé vers
la limite des encoches de positionnement. (Voir la Figure 8)
AVERTISSEMENT :
UNE MAUVAISE INSTALLATION
PEUT PROVOQUER LA CHUTE DU PROJECTEUR ET
ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES
BLESSURES CORPORELLES GRAVES. Assurez-vous que
les fentes de fixation dans la base de montage du projecteur
RPE glissent sous les vis de serrage et que les vis sont
ancrées à l'arrière des encoches de positionnement.
6.
Serrez les écrous à ailettes pour maintenir le projecteur
en place.
(Structure de montage non représentée pour des
raisons de clarté)
x 4
6

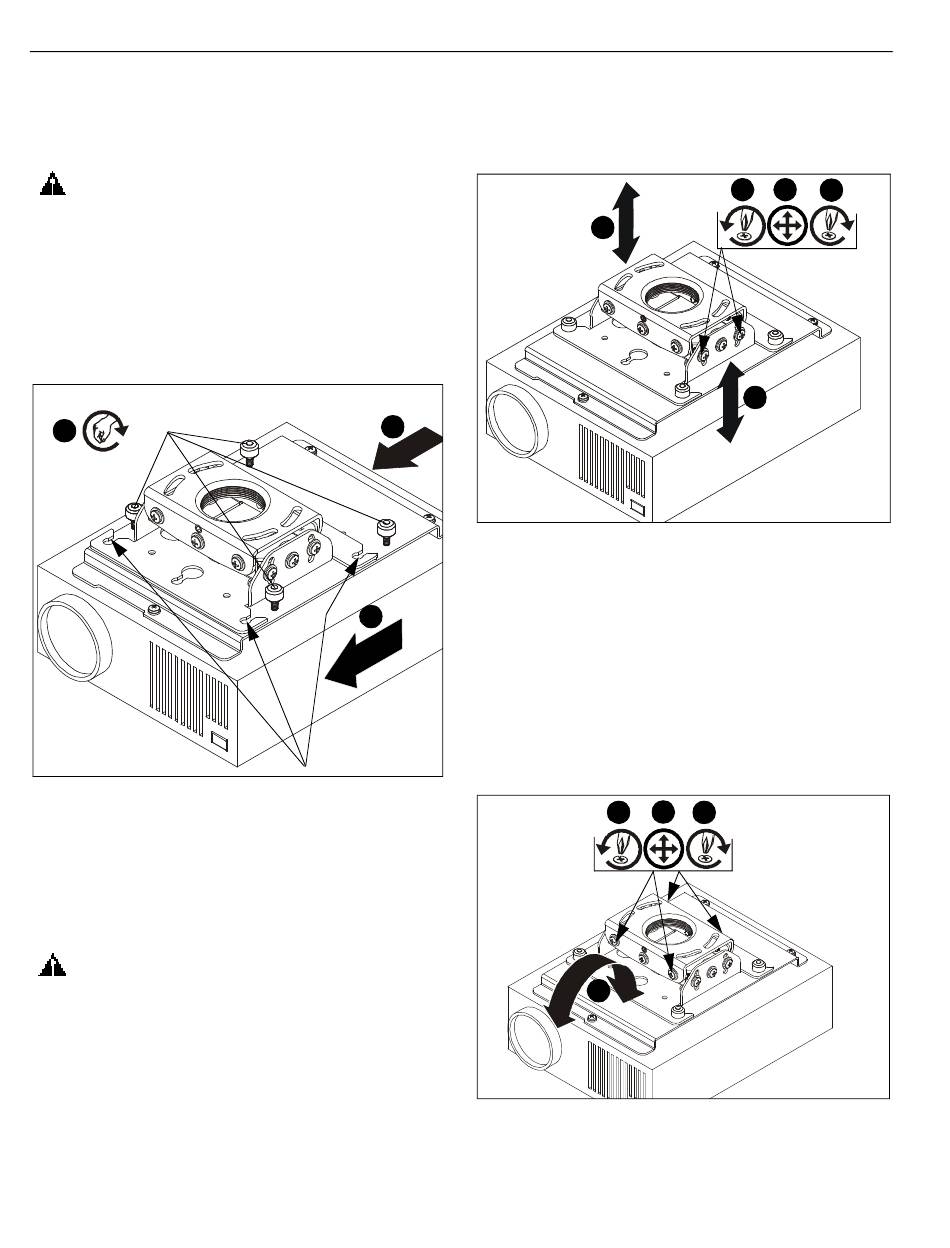

Figure 8
7.
Faites passer tous les câbles, si nécessaire.
RÉGLAGES
Le support du projecteur RPE peut être ajusté en fonction de
l'inclinaison (élévation verticale), de l'ondulation (inclinaison
horizontale) et du lacet (rotation).
AVERTISSEMENT :
UN DESSERRAGE EXCESSIF OU
LE RETRAIT DU MATÉRIEL DE FIXATION PEUT
ENTRAÎNER DES BLESSURES CORPORELLES GRAVES
OU PROFONDÉMENT ENDOMMAGER L'ÉQUIPEMENT !
Le support pour projecteur RPE et le matériel ne doivent être
desserrés que suffisamment pour permettre les mouvements
nécessaires.
Inclinaison (élévation verticale)
Réglez l'inclinaison en utilisant les deux vis de réglage de
l'inclinaison situées à chaque extrémité du RPE.
1.
Desserrez les deux vis de réglage de l'inclinaison situées à
chaque extrémité du RPE.
14
2.
3.
5
Ondulation (inclinaison horizontale)
Réglez l'ondulation en utilisant les quatre vis de réglage de
5
l'ondulation, deux à l'avant et deux à l'arrière du RPE.
4.
5.
6.
Encoches d'arrêt
de positionnement
Réglez l'angle du projecteur pour obtenir l'inclinaison
souhaitée. (Voir la Figure 9)
Serrez les deux vis de réglage de l'inclinaison situées à
chaque extrémité du RPE.
2
Figure 9
Desserrez les deux vis de réglage de l'ondulation situées à
chaque extrémité du RPE.
Réglez le projecteur pour obtenir la position souhaitée.
(Voir la Figure 10)
Serrez les deux vis de réglage de l'ondulation situées à
chaque extrémité du RPE.
4
5
5
Figure 10
Installation Instructions
1
2
3
x 4
2
6
x 4
