Installation Instructions
Montage an eine Ausziehsäule mit 1-1/2"-Gewinde
HINWEIS:
Vor der Montage der RPE an das Gewinderohr
muss der CPA-Adapter entfernt werden.
Einzelheiten dazu finden Sie im Abschnitt
"Entfernen des CPA-Adapters".

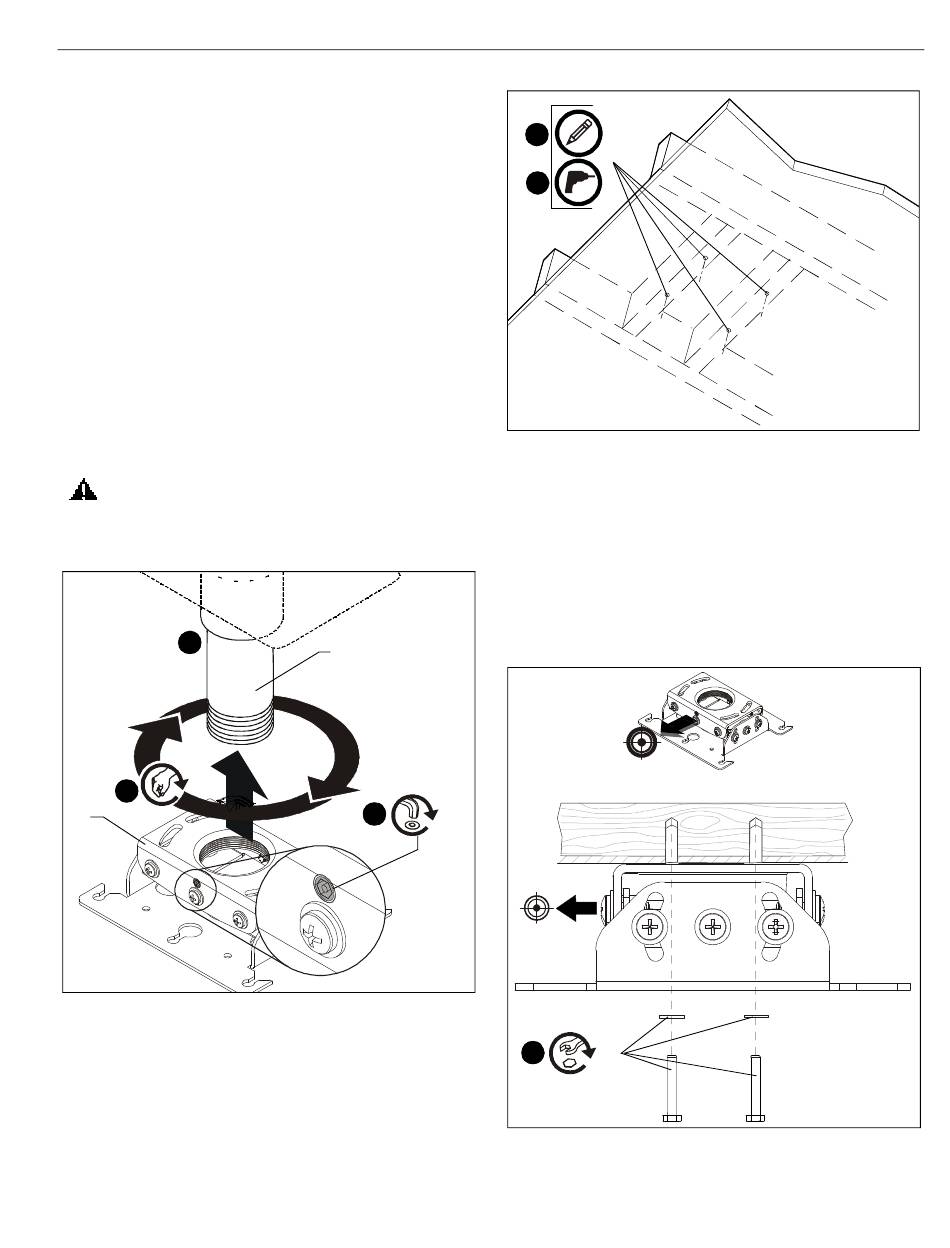

1.
Schrauben Sie eine (nicht mitgelieferte) Ausziehsäule mit 1-1/
2"-NPT- oder NPSM-Gewinde aus Stahl oder Aluminium fest in
den Gewindekragen, wobei mindestens vier Gewindegänge
eingeschraubt werden müssen. (Siehe Abb. 3)
2.
Schrauben Sie die RPE-Projektorhalterung (A) handfest an die
(nicht mitgelieferte) Gewinde-Ausziehsäule, wobei mindestens vier
Gewindegänge eingeschraubt werden müssen. (Siehe Abb. 3)
3.
Drehen Sie die RPE im oder gegen den Uhrzeigersinn,
bis die Vorderseite der Halterung auf das Projektorziel zeigt.
(Siehe Abb. 3)
WICHTIG! Wenn die RPE richtig positioniert ist, sollte das
Feststellschrauben-Zugangsloch direkt auf das Ziel oder
180° vom Ziel WEG zeigen.
4.
Befestigen Sie die RPE durch Festziehen der
Feststellschraube an das Rohr. (Siehe Abb. 3)
VORSICHT:
ZIEHEN SIE DIE SCHRAUBEN NICHT ZU FEST
AN! Bei Überziehen der Einstellschraube können die Gewinde des
Rohres beschädigt werden.
1
2
(A)
5.
Fahren Sie beim Abschnitt Montage eines Projektors mit
Anschlussplatte fort.
Montage an einen Holzrahmen (Balken)
1.
Zeichnen Sie mithilfe der RPE als Schablone vier Bohrstellen
an. (Siehe Abb. 4)
2.
Bohren Sie vier Vorbohrungen mit einem Durchmesser von
3,175 mm (1/8") und einer Mindesttiefe von 38,1 mm (1-1/2").
(Siehe Abb. 4)
Gewinde-Auszieh-
säule (nicht mitgeliefert)
3
Abb. 3
1
x 4
2
3.
Richten Sie die vier Montagebohrungen in der RPE nach den
vier Vorbohrungen aus.
WICHTIG! Wenn die RPE richtig positioniert ist,
sollte das Feststellschrauben-Zugangsloch direkt auf das
Ziel oder 180° vom Ziel WEG zeigen.
4.
Befestigen Sie die RPE mit vier (nicht mitgelieferten) 1/4" x 2"-
Ankerschrauben (Mindestlänge) und vier (nicht mitgelieferten)
1/4"-Unterlegscheiben an der Konstruktion. (Siehe Abb. 5)
x 1
4
x 4
5.
Fahren Sie beim Abschnitt Montage eines Projektors mit
Anschlussplatte fort.
(Nur ein Beispiel)
Abb. 4
Abb. 5
RPE
19
