Réglage
•

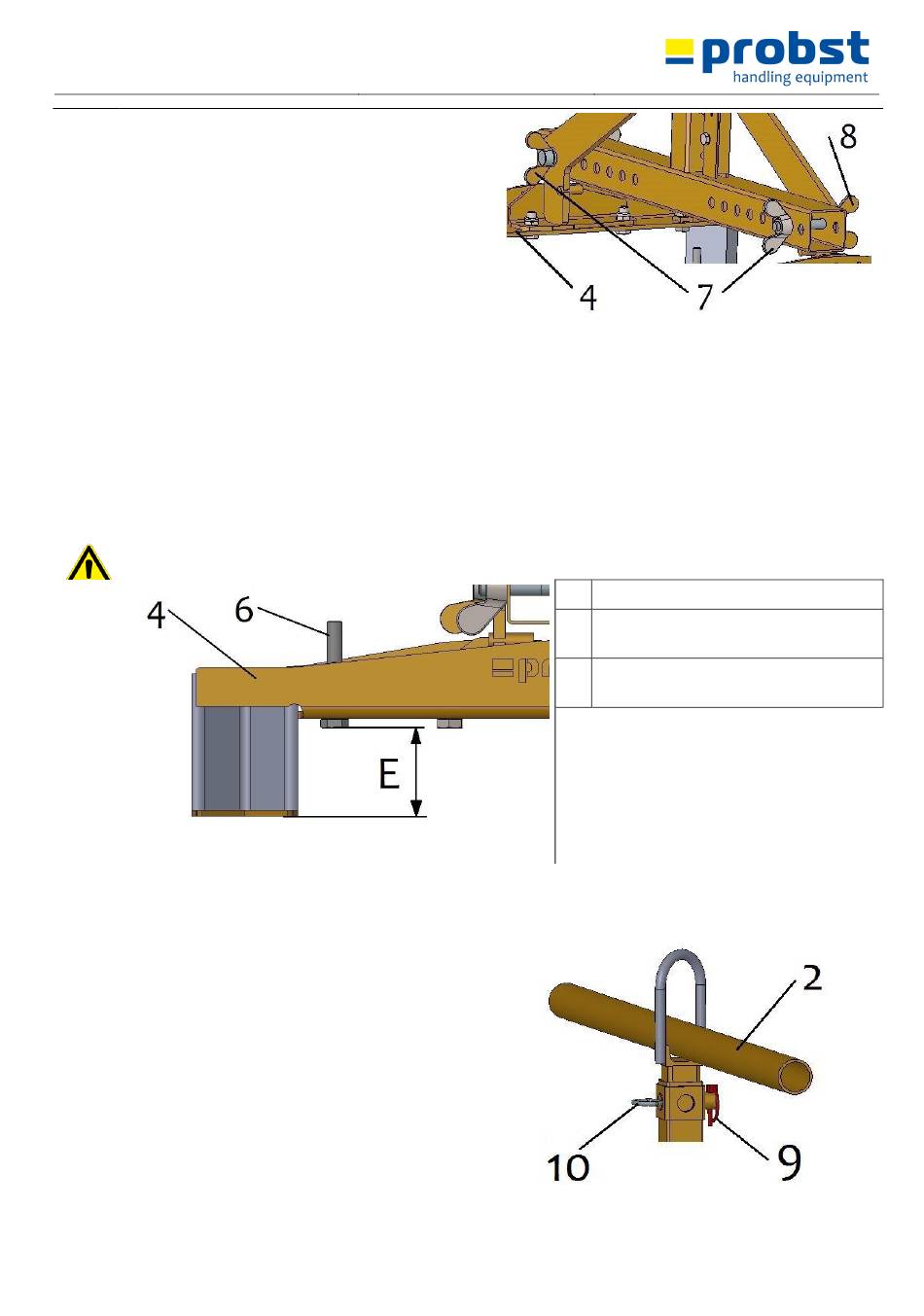

Le réglage de l'adaptateur à mâchoires (4) permet
d'utiliser l'appareil pour soulever des produits de
différentes tailles.
•
Pour adapter la zone de préhension/largeur de
préhension (GW), procéder comme suit :
•
Poser l'appareil au sol, dévisser les écrous papillons
(7), puis retirer la vis à ailettes (8).
•
Décaler l'adaptateur à mâchoires (4) jusqu'à ce que
la zone de préhension/largeur de préhension (GW)
corresponde au produit manipulé en veillant à ce
que les deux adaptateurs à mâchoires (4) soient
agencés symétriquement (par rapport à l'axe
médian de l'appareil).
•
Insérer les vis à ailettes (8) dans les crans prévus à
cet effet, puis sécuriser à l'aide des écrous papillon
(7).
•
Le réglage de la profondeur d'immersion E (Et) se fait en décalant la vis de réglage (6).
•
Les 4 vis de réglages (6) doivent toutes avoir exactement la même mesure de réglage (E) au niveau des deux
adaptateurs (4), pour éviter tout risque de glissement des produits manipulés (dalles) !
1.2 Réglage de la poignée de manutention
En cas de manque de place, la poignée de manutention
(2) de l'appareil peut être pivotée sur 90°.
Pour ce faire, procéder comme suit :
•
Désolidariser la goupille clip (9) du goujon (10) et
retirer le goujon (10).
•
Tirer la poignée de manutention vers le haut pour
l'extraire du tuyau coudé à angle droit et la faire
pivoter sur 90°.
•
Replacer ensuite la poignée de manutention (2) sur
le tuyau coudé à angle droit.
•
Remettre le goujon (10) et le sécuriser à l'aide de la
goupille clip (9).
53100372 / 43101154
13 / 18
Fig. 3
V2
Fig. 2
4 Adaptateur avec mâchoires
6 Vis de réglage pour la profondeur
d'immersion E (Et)
E Profondeur d'immersion E (appui à
réglage en hauteur)
Fig. 4
FR
