Réglage
4.1.4

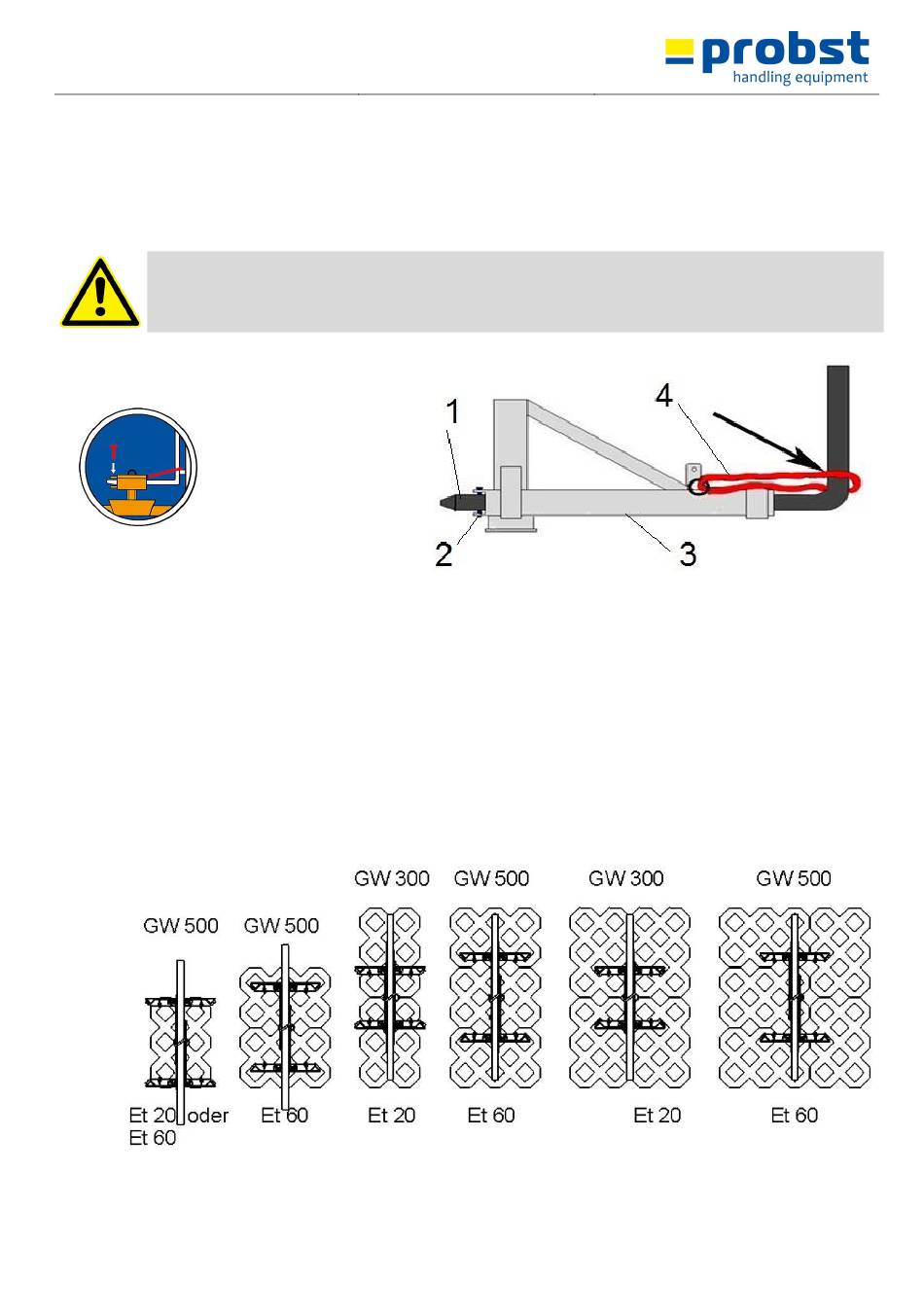

Fourreaux (en option)

•
Afin d'assurer une liaison entre le chariot élévateur et le fourreau, il faut introduire les fourches du
chariot dans les fourreaux et les bloquer, soit par l'intermédiaire de vis de blocage positionnées dans un
perçage à prévoir sur les fourches, ou par l'intermédiaire d'une chaîne ou d'un cordage, qui passe dans
l'anneau des fourreaux et autour du tablier.
•
Cet assemblage doit être mis en place afin d'éviter que le fourreau ne glisse des fourches du chariot
lorsque celui-ci est en service. RISQUE D'ACCIDENT!
1
2 Vis de blocage
3
4
5 Réglage
1.1 Réglage de la profondeur d'immersion/de la zone de préhension
Les produits manipulés représentés (dalles pour gazon) ne peuvent être saisis que dans deux crans
(respectivement, le 4è trou depuis l'intérieur) pour une zone de préhension/largeur de préhension (GW) d'env.
300 mm ou dans des crans (respectivement le 7è trou depuis l'intérieur) pour une zone de préhension/largeur de
préhension (GW) d'env. 500 mm (→ fig. 1).
Il est en outre possible de modifier la profondeur d'immersion E (Et) des mâchoires au niveau de l'adaptateur (4)
pour qu'elle corresponde aux produits à manipuler (dalles pour gazon) (→ fig. 3).
GW = zone de préhension/largeur de préhension
Et = profondeur d'immersion E
53100372 / 43101154
Fourche du chariot
élévateur
Fourreau
Cordage ou chaîne
12 / 18
Fig. 1
