Einstellungen

5 Einstellungen
,00
5.1

Einstellung Eintauchtiefe/Greifbereich

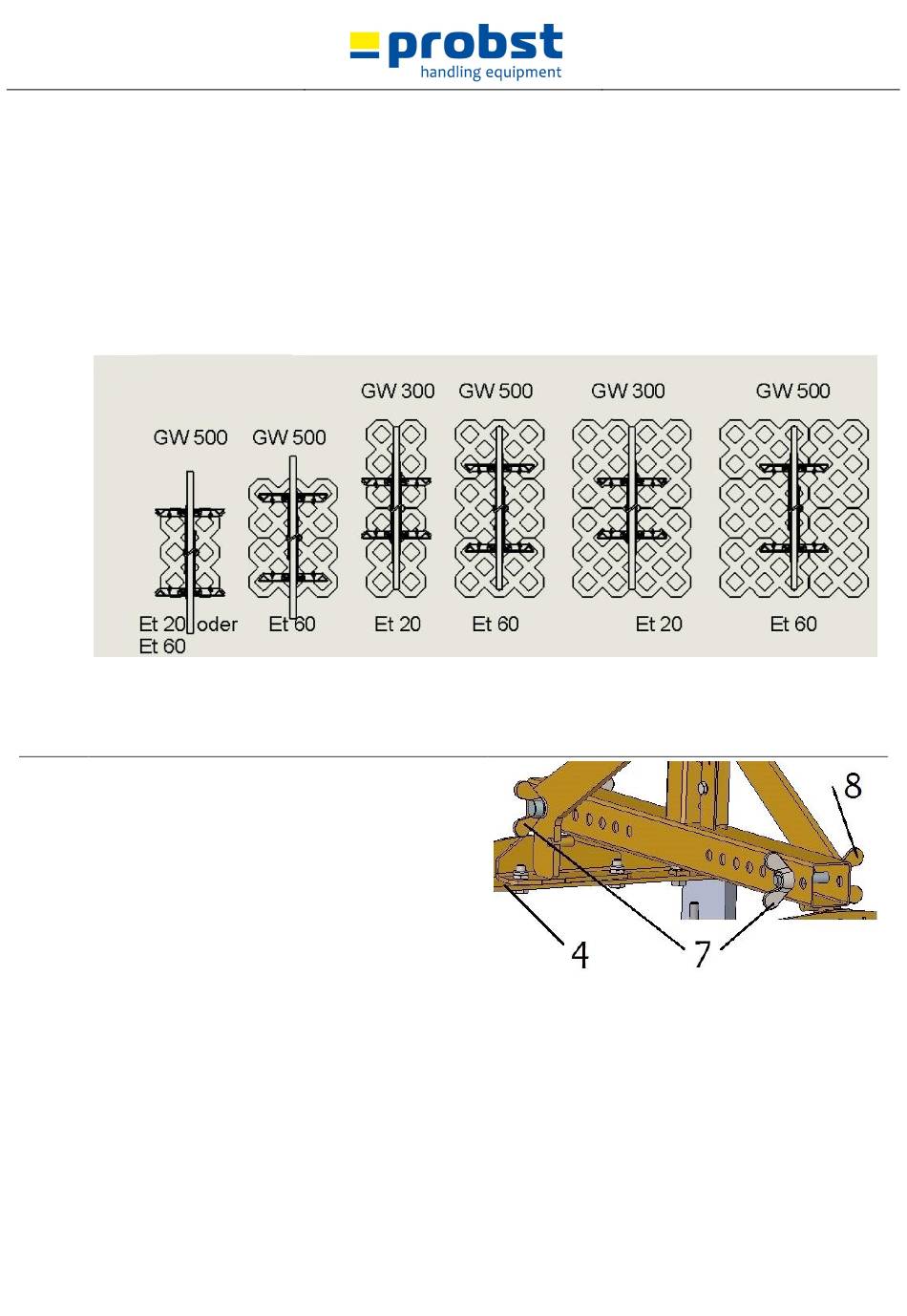

Die abgebildeten Greifgüter (Rasengittersteine) können in nur zwei Versteckungsbohrungen (jeweils 4. Loch von
innen) für einen Greifbereich/Greifweite (GW) von ca. 300 mm und Versteckungsbohrungen (jeweils 7. Loch von
innen) für eine Greifbereich/Greifweite (GW) von ca. 500mm gegriffen werden ( Abb. 1).
Zusätzlich kann die „Eintauchtiefe E (Et)" der Greifbacken am Adapter (4) verändert werden, die je nach
aufzunehmenden Greifgütern (Rasengittersteine) eingestellt werden muss ( Abb. 3).
GW = Greifweite/Greifbereich
Et = Eintauchtiefe E
●
Durch die Anpassung der Adapter mit Greifbacken
(4) kann das Gerät zum Heben von
unterschiedlichen Größen von Greifgütern
verwendet werden.
●
Die Anpassung des Greifbereichs/Greifweite (GW)
wird folgendermaßen durchgeführt:
●
Das Gerät auf dem Boden abstellen, Flügelmuttern
(7) lösen und dann Flügelschrauben (8)
herausziehen.
●
Adapter mit Greifbacken (4) verschieben, bis der
Greifbereich/Greifweite (GW) auf das Greifgut
entsprechend eingestellt ist, dabei beachten, dass
beide Adapter mit Greifbacken (4) symmetrisch
(zur Mittelachse des Gerätes) angeordnet sind.
●
Flügelschrauben (8) in die entsprechenden
Versteckungsbohrungen stecken und dann wieder
mit Flügelmuttern (7) sichern.
Abb. 1
Abb. 2
12 / 19
