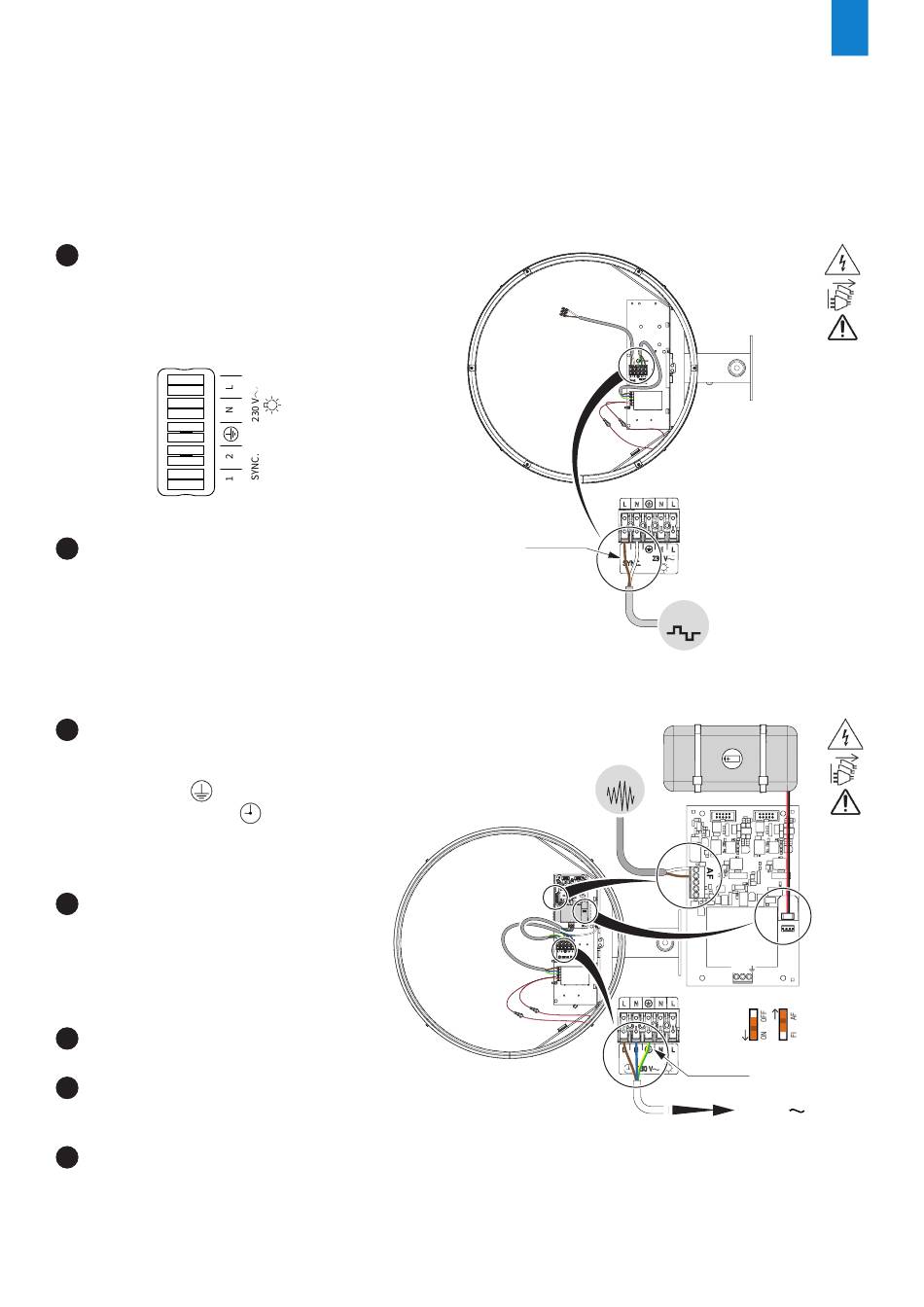

2.2.2 Installation électrique
Il existe différentes versions d'horloge : IMPULSION MIN 24V, MIN 1V5, AFNOR ou RADIO.
Consulter l'étiquette du produit pour déterminer votre version.
L'alimentation de l'éclairage (si option choisie) est toujours assurée via une alimentation reliée au
secteur.
2.2.2.1 Modèles IMPULSION MIN 24V - MIN 1V5
Passer le câble
1
synchronisation par le bras de la
potence puis connecter ce câble sur le
bornier dans les bornes 1 et 2 SYNC.
Respecter le sens du branchement :
blanc
marron
Attacher ce câble au support central
2
avec un collier.
2.2.2.2 Modèle AFNOR
Passer un câble secteur par le
1
bras de la potence puis connecter
ce câble sur le bornier dans les
bornes L-N- dédiées à la carte
électronique (sigle
dispose de l'option éclairage, les 2
câbles secteur doivent provenir d'un
même bâtiment.
2 Passer le câble électrique dédié à
la synchronisation par le bras de la
potence puis connecter ce câble à
la carte électronique via le bornier
avec la sérigraphie AF.
Il n'y a pas de polarité à respecter.
Attacher ces câbles au support
3
central avec des colliers.
Connecter le câble de la batterie
4
de secours (si présente) à la carte
électronique.
Vérifier la position des DIPs sur la
5
carte électronique (voir ci-contre).
16
dédié à la
blanc
marron
(réseau Impulsions)
). Si l'horloge
Ø 1,5 mm
2
IMPULSIONNEL
AFNOR
Ø 1,5 mm
FR
L N
DIPs
2
230 V
