Powermax105/125

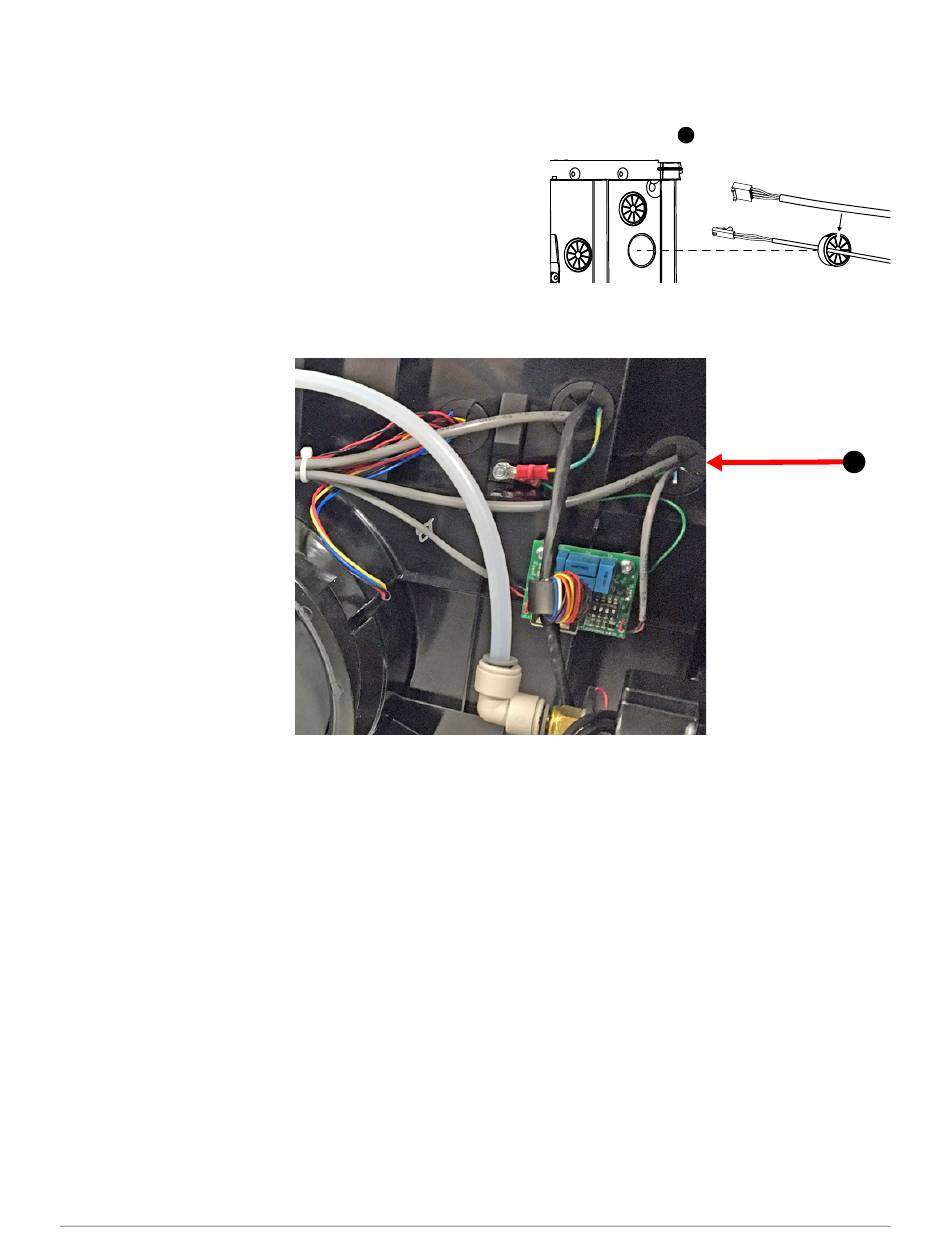

1. Depuis le côté du ventilateur de la source de courant plasma, faire passer le connecteur
à 2 contacts et le connecteur à 4 contacts par le passe-fil de droite
a. Retirer le passe-fil du panneau central.
b. Insérer les câbles dans les fentes
du passe-fil.
c. Faire passer les connecteurs par
le trou dans le panneau central.
d. Installer le passe-fil dans le panneau
central.
Powermax65/85/105/125 Bulletin de service sur le terrain
Câble d'interface de machine avec panneau diviseur de tension
806980
.
1
1
31
