Câble d'interface de machine avec panneau diviseur de tension
4. Si vous avez déconnecté le panneau avant à
pour fixer le panneau avant à la source de courant plasma :
a. Placer soigneusement la source de courant plasma
sur le côté ventilateur.
b. Insérer le bas du panneau avant dans le bas
de la source de courant plasma. Prendre soin
de ne pas pincer les câbles entre le panneau
avant et le dissipateur thermique dans la source
de courant plasma.

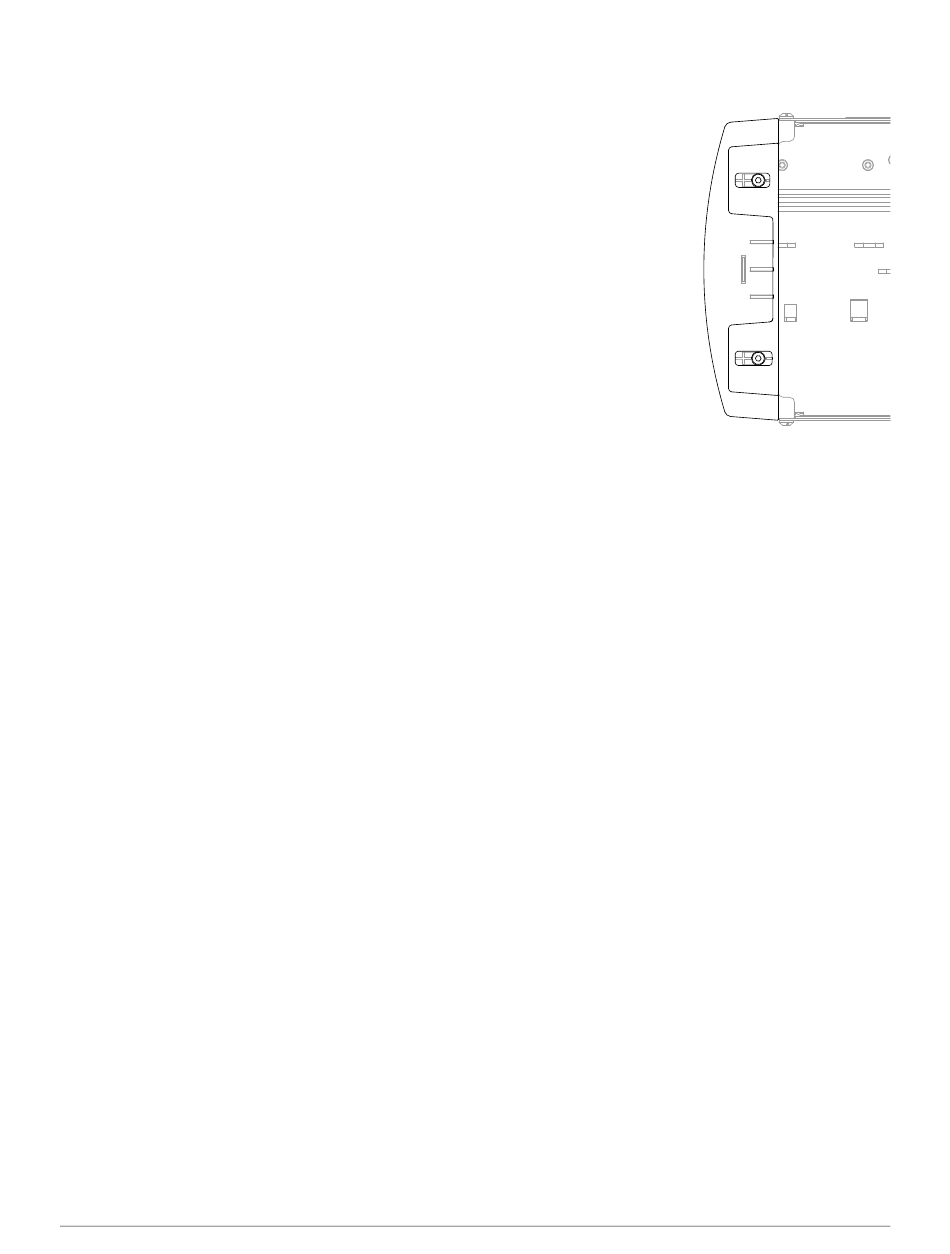

c. Installer les 2 vis qui fixent le panneau avant au bas
de la source de courant plasma.
Serrer les vis à un couple de 2,3 N·m.
d. Placer la source de courant plasma en position
verticale.
e. Placer le tuyau de gaz dans le raccord à poussoir
dans l'électrovanne.
5. Installer le capot de refoulement du ventilateur.
