Hypertherm Powermax65 Mode D'emploi page 26

Câble d'interface de machine avec panneau diviseur de tension

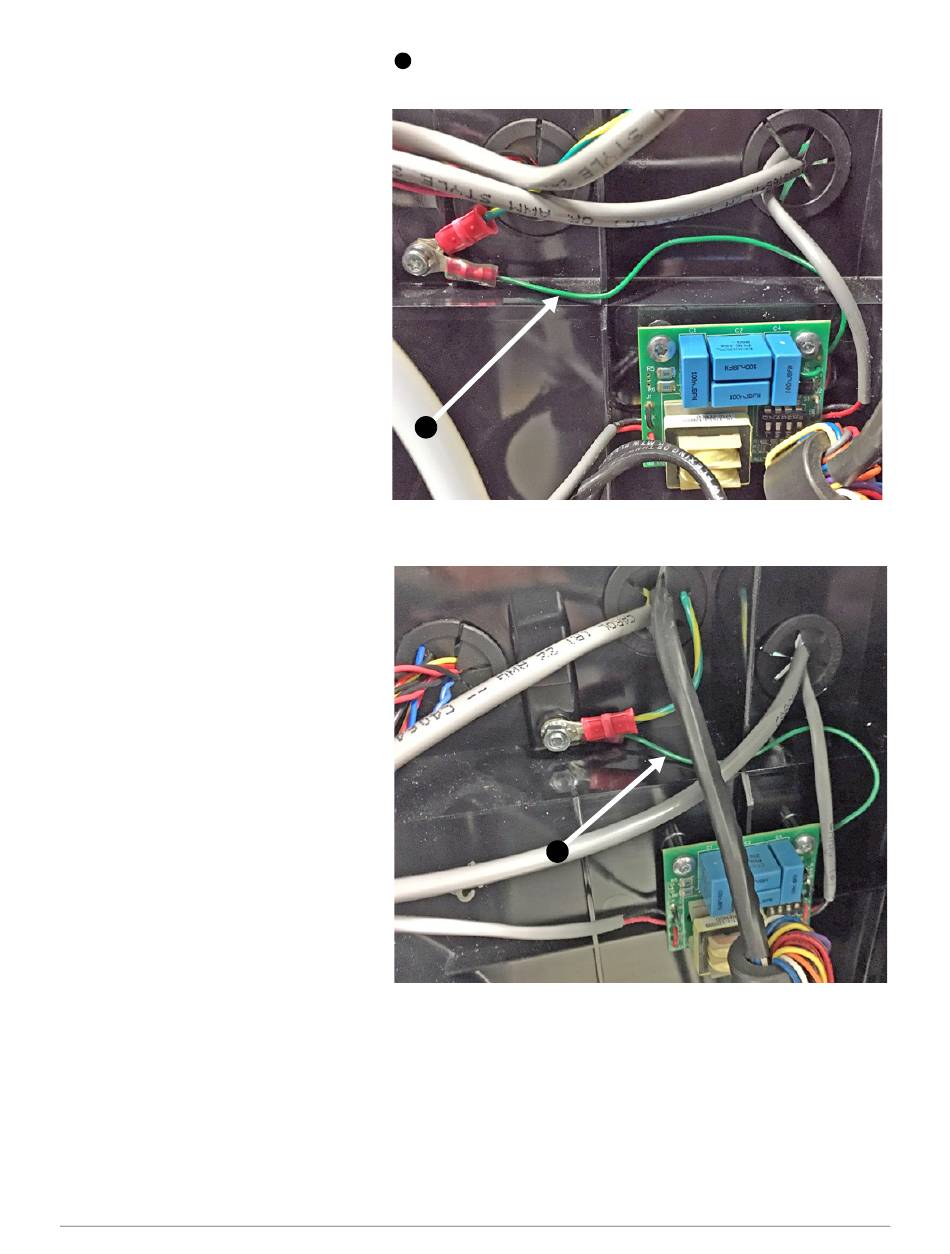

11. Fixer le fil vert de mise à la terre
Utiliser la vis se trouvant sur le panneau central.
Powermax65/85 :
a. Installer le fil de mise
à la terre au-dessus
du panneau diviseur
de tension et derrière
les autres câbles,
comme illustré.
b. Le port de l'interface
série est-il installé?
Si c'est le cas, fixer le fil
de mise à la terre vert
et jaune de la carte
à circuits imprimés de
l'interface série RS-485
au panneau central avec
la même vis.
c. Serrer les vis à un couple
de 1,7 N·m.
Powermax105/125 :
a. Retirer l'écrou et la
rondelle de la vis. Utiliser
une clé de 7 mm.
b. Installer le fil de mise
à la terre au-dessus
du panneau diviseur
de tension et derrière
les autres câbles,
comme illustré.
c. Le port de l'interface
série est-il installé?
Si c'est le cas, fixer le fil
de mise à la terre vert
et jaune de la carte
à circuits imprimés de
l'interface série RS-485
au panneau central avec
la même vis.
d. Mettre la rondelle en place.
e. Serrer l'écrou à un couple de 1,7 N·m.
26
reliant le panneau diviseur de tension au panneau central.
6
6
6
806980 Bulletin de service sur le terrain Powermax65/85/105/125
