Câble d'interface de machine avec panneau diviseur de tension
Contenu du kit 228697 (Powermax65 et Powermax85)
Numéro de
référence
075534
223036
Contenu du kit 228884 (Powermax105 et Powermax125)
Numéro de
référence
075534
223263
2
3
1
1 Câble d'interface de machine
2 Vis (4)
3 Fil de mise à la terre vers l'ensemble
de filtre à air
4 Câble du panneau diviseur de tension
20
Description
Vis à tête cylindrique bombée Plastite n° 6 x 5/16
Câble d'interface machine avec câbles et panneau diviseur de tension
Description
Vis à tête cylindrique bombée Plastite n° 6 x 5/16
Câble d'interface machine avec câbles et panneau diviseur de tension

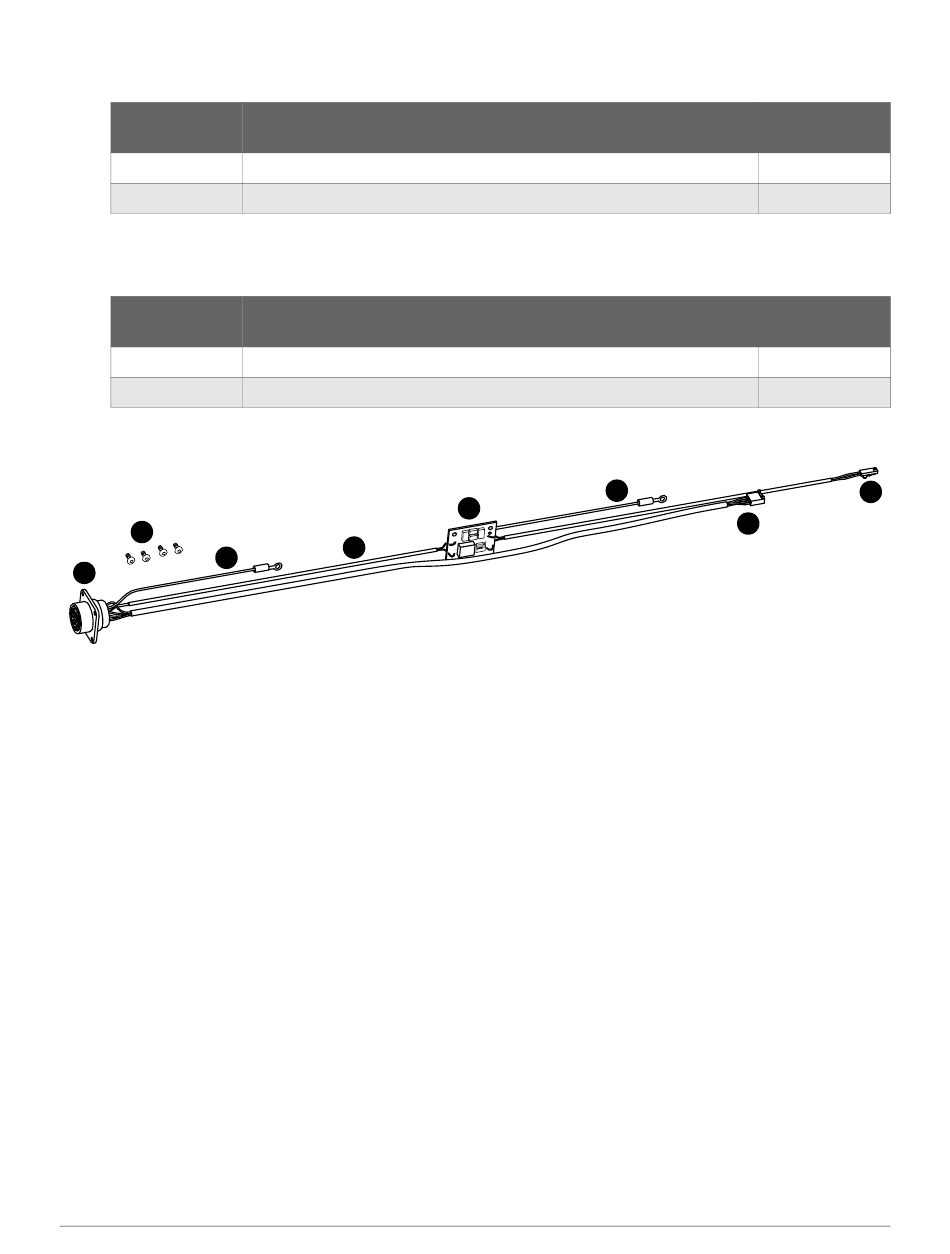

Figure 1 – Contenu des kits 228697 et 228884
4
806980
6
5
5 Panneau diviseur de tension
6 Fil de mise à la terre vers le panneau central
7 Connecteur à 4 contacts de la carte à circuits
imprimés de la source de courant
8 Connecteur à 2 contacts de la carte à circuits
imprimés de la source de courant
Bulletin de service sur le terrain
Quantité
4
1
Quantité
4
1
8
7
Powermax65/85/105/125
