LERBAKKEN 10, 8410 RØNDE DENMARK.

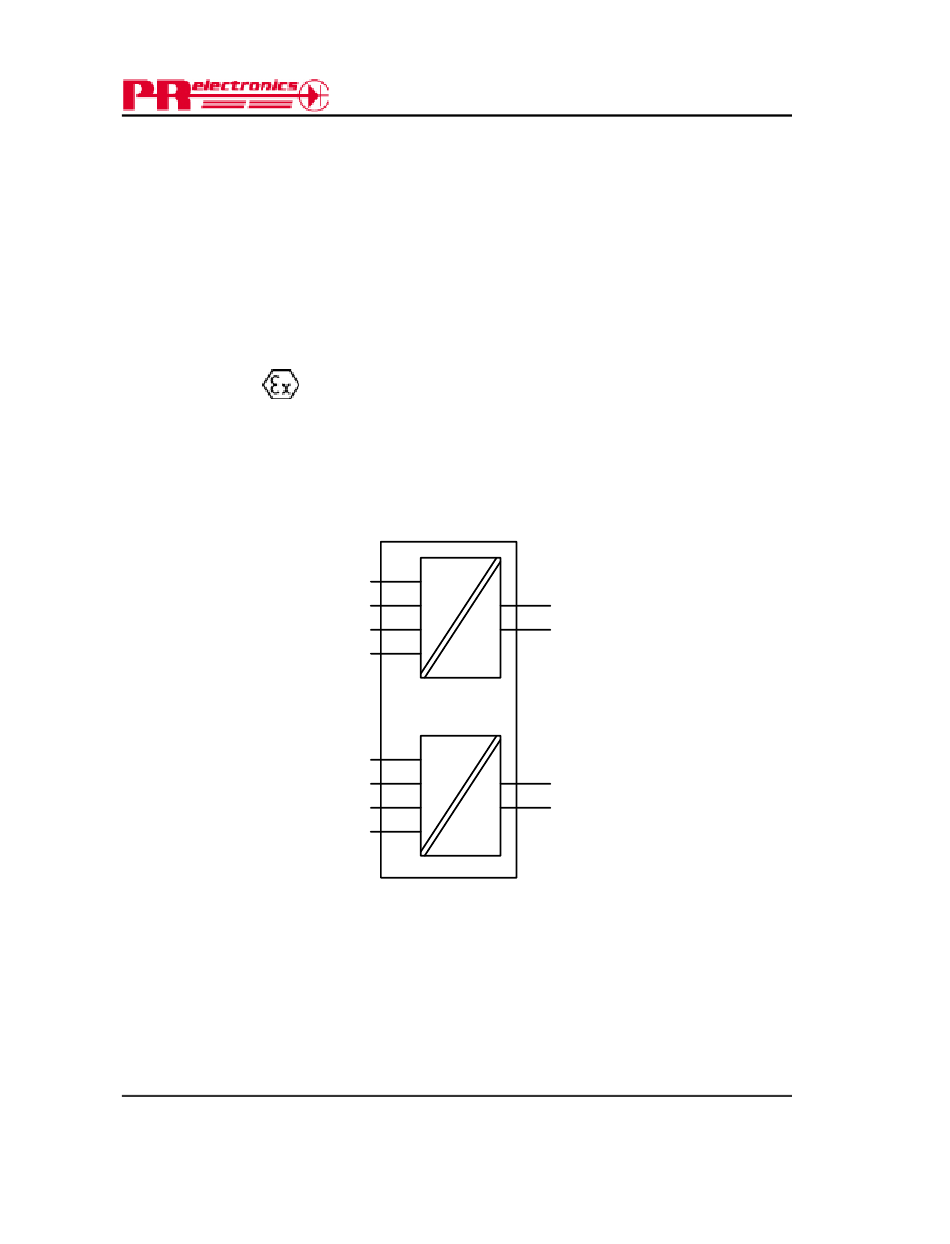

ATEX Installationszeichnung
Für die sichere Installation von 6331A oder 6334A ist Folgendes zu beachten: Das Gerät darf nur
von qualifiziertem Personal eingebaut werden, das mit den nationalen und internationalen
Gesetzen, Richtlinien und Standards auf diesem Gebiet vertraut ist.
Das Baujahr kann aus den ersten beiden Ziffern der Seriennummer ersehen werden.
ATEX-Zertifikat
Markierung
Richtlinien
T5: -40ºC bis 60 ºC
T6: -40ºC bis 40 ºC
Klemme:
41,42,43,44 /
51,52,53,54
Ex nA [nL]
Uo: 9,6 VDC
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Sonderbedingungen für sichere Anwendung:
Für Anwendung in einer potentiellen explosiven Atmosphäre - basierend auf entflammbaren Gas,
Dämpfen, Nebeln - muss der Messumformer in einem Gehäuse, welcher einen Schutzgrad von
mindestens IP 54 gemäß EN 60529 besitzt, eingebaut werden.
Revision date:
2009-11-17
All manuals and user guides at all-guides.com
KEMA 10ATEX 0005X
II 3 G Ex nA [nL] IIC T6..T5
II 3 G Ex nL IIC T6..T5
II 3 G Ex nA [ic] IIC T6..T5
II 3 G Ex ic IIC T6..T5
EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-15 : 2005
44
43
13
42
11
41
CH1
54
53
23
52
21
51
CH2
6331 / 6334
Version Revision
V1R0-DE01
6334V105
6331QA02
WWW.PRELECTRONICS.COM
Ex-Bereich - Zone 2
+
Klemme:
-
11-13 / 21-23
Ex nA
U ≤ 35 VDC
I = 4 - 20 mA
Ex nL oder Ex ic
+
Ui = 35 VDC
-
Li = 10 μH
Ci = 1,0 nF
Page:
1/1
