LERBAKKEN 10, 8410 RØNDE DENMARK.
6331
For sikker installation af 6331Bxx eller 6334Bxx skal følgende overholdes: Modulet må kun
installeres af kvalificerede personer, som er bekendt med national og international lovgivning,
direktiver og standarder i det land, hvor modulet skal installeres.
Produktionsår fremgår af de to første cifre i serienummeret.
ATEX-certifikat
Mærkning
Standarder
Ex-område
Zone 0, 1, 2
T5: -40 ≤ Ta ≤ 60ºC
T6: -40 ≤ Ta ≤ 40ºC
Klemme:
41,42,43,44
Uo: 9,6 VDC
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Klemme:
51,52,53,54
Uo: 9,6 VDC
Io: 25 mA
Po: 60 mW
Lo: 33 mH
Co: 2,4 μF
Installationsforskrifter
Følerkredsløbet er ikke ufejlbarligt galvanisk isoleret fra indgangskredsløbet, men den galvaniske
isolation mellem kredsene kan modstå en testspænding på 500 VAC i 1 minut.
Revision date:
2009-09-29
56
All manuals and user guides at all-guides.com

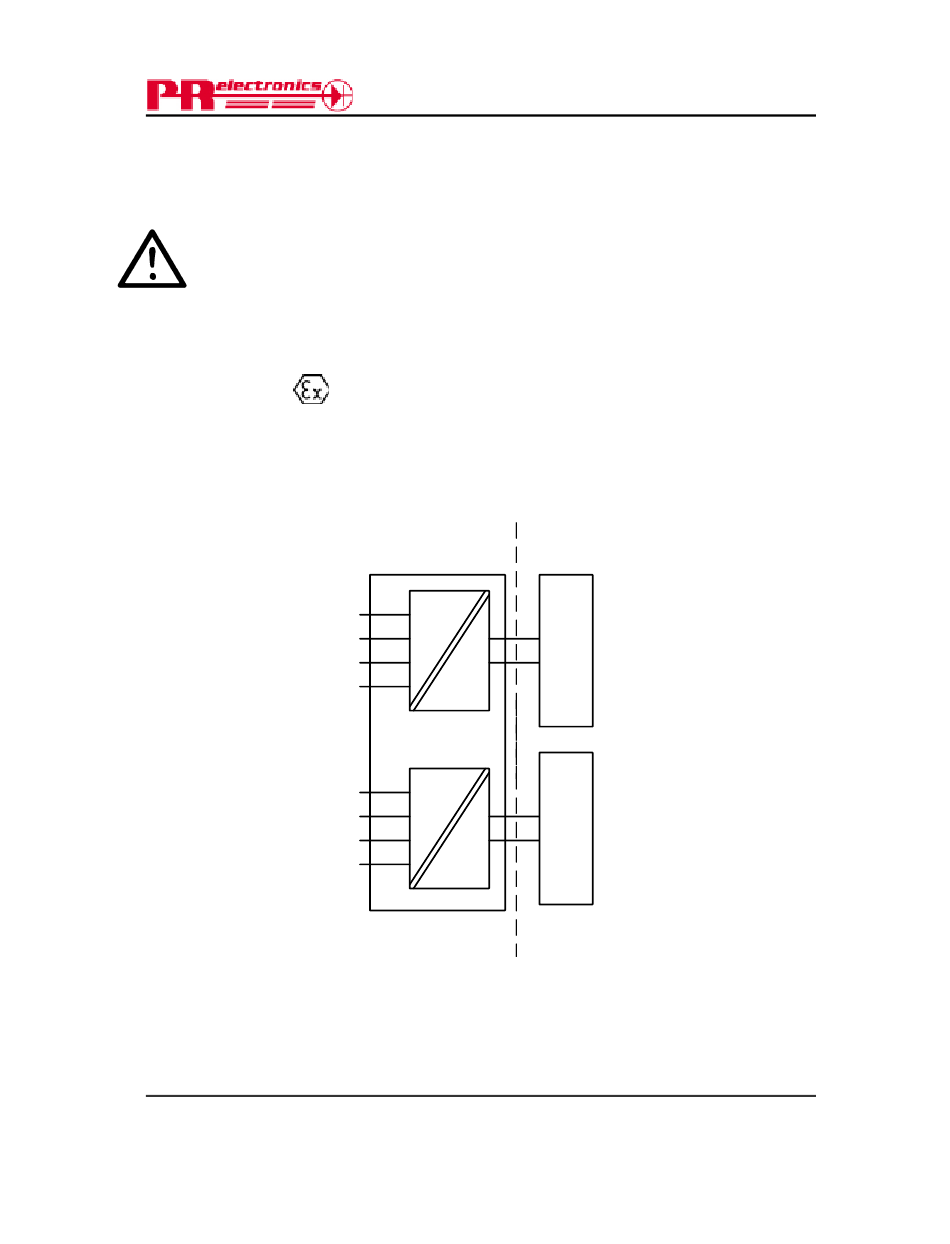

ATEX Installationstegning
KEMA 06ATEX 0115
II 1 G Ex ia IIC T6..T5
EN 60079-0 : 2006, EN 60079-11 : 2007, EN 60079-26 : 2007
44
+
43
13
-
42
11
41
CH1
54
+
53
23
-
52
21
51
CH2
6331 / 6334
:
Version Revision
V1R0-DK01
6334V105
6331QA01
WWW.PRELECTRONICS.COM
Ikke Ex-område
Barrier
Klemme:
11,13 og
21,23
Ui: 30 VDC
Ii: 120 mA
Pi: 0,84 W
Li: 10 μH
Ci: 1,0 nF
Barrier
Page:
1/1
