Manuels Connexes pour Still MX-X Serie
Sommaire des Matières pour Still MX-X Serie

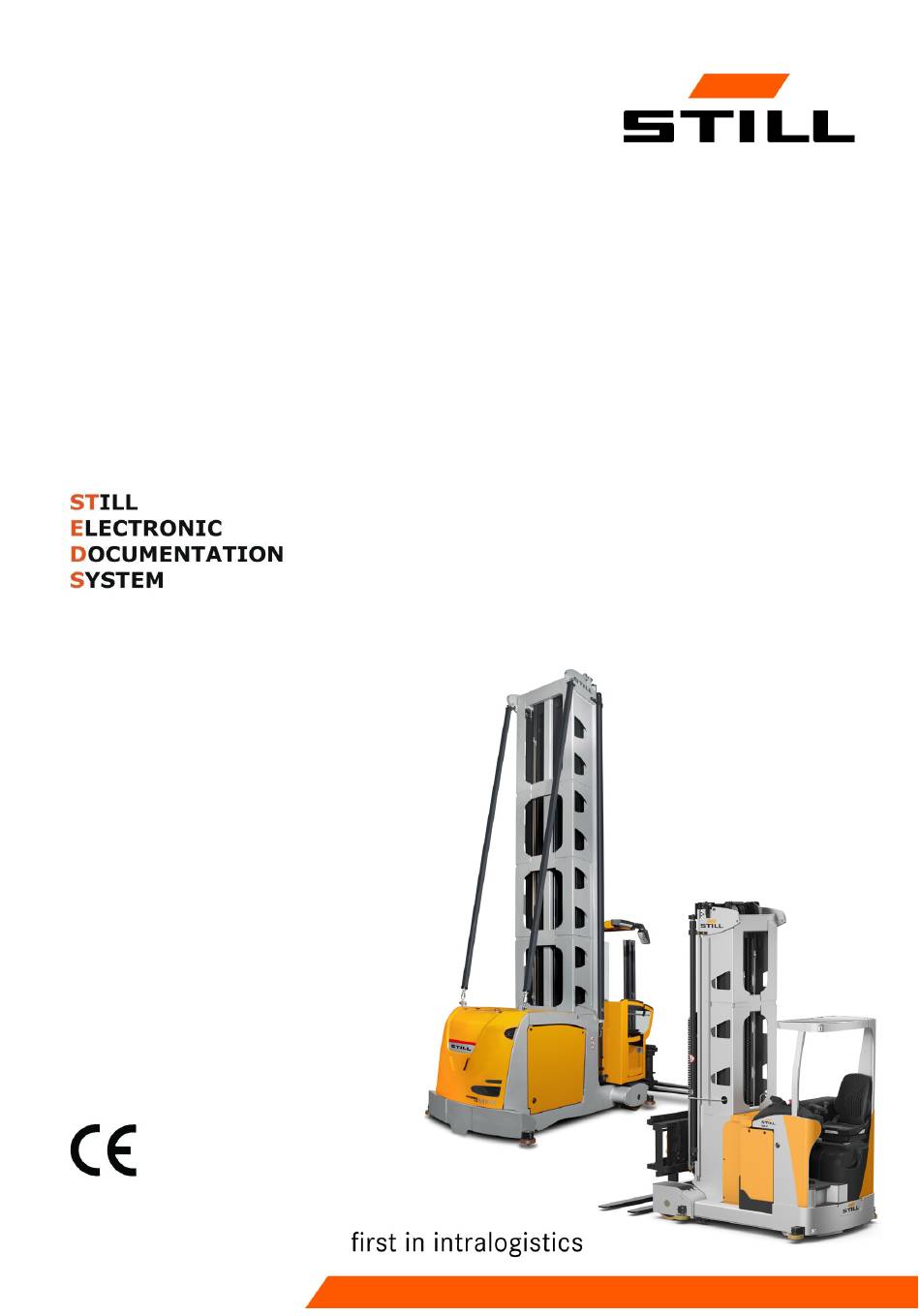

- Page 1 Notice d'instructions originale Navigation dans un entrepôt à allées très étroites Navigation iGo pilot MX-X 2234 2332 2334 5231 804 2563 FR - 12/2022 - 04...
- Page 3 Table des matières Navigation dans un entrepôt à allées très étroites Termes importants........... . 2 Données de limite d'entrepôt .
- Page 5 Navigation dans un entrepôt à allées très étroites...
- Page 6 Navigation dans un entrepôt à allées très étroites Termes importants Termes importants Allée La zone comprise entre deux rangées. Un chariot est reconnu comme étant « dans l'allée » une fois qu'il a dépassé le premier ou le dernier pilier d'une rangée. Nombre maximum d'allées qui peuvent être servies par le système de navigation : 99 Pilier (1) Poteaux d'acier verticaux de structure qui supportent les poutres longitudi-...
- Page 7 Navigation dans un entrepôt à allées très étroites Termes importants Station de retrait et Endroit où la palette est retirée ou déposée. Cela peut être en début et/ou de dépose (5) en fin de rangée. Si la station de retrait et de dépose se trouve en début de rangée, elle est adressée par le pilier «...
- Page 8 Navigation dans un entrepôt à allées très étroites Données de limite d'entrepôt Données de limite d'entrepôt Nombre de niveaux : max. (20+1) x 8 = 168 Nombre de largeurs de max. 3 x 21 = 63 travée : Nombre de décalages : max. 9 Nombre de types de max. 20 compartiment :...
- Page 9 Navigation dans un entrepôt à allées très étroites Navigation depuis le point de vue de l'opérateur Navigation depuis le point de vue de l'opérateur Généralités La fonction de navigation iGo pilot est activée via un interrupteur à clé supplémentaire. Sur le modèle MX-X, cet interrupteur à clé est situé...
- Page 10 Navigation dans un entrepôt à allées très étroites Navigation depuis le point de vue de l'opérateur Ecrans Si le système de navigation est désactivé, le symbole (3) est masqué. Inversement, le sym- bole (2) de présélection de la hauteur est affi- ché.
- Page 11 Navigation dans un entrepôt à allées très étroites Navigation depuis le point de vue de l'opérateur et que le système de capteur a détecté cette allée. Réception d'une commande de dépla- cement Si la position du chariot de manutention sur la surface de stockage est inconnue après la réception d'une commande d'entraînement (« ? »...
- Page 12 Navigation dans un entrepôt à allées très étroites Navigation depuis le point de vue de l'opérateur Réception d'une commande de dépla- cement et déplacement vers l'allée cor- recte Si le chariot de manutention se trouve dans l'allée correcte, la fenêtre d'information est au- tomatiquement masquée.
- Page 13 Navigation dans un entrepôt à allées très étroites Navigation depuis le point de vue de l'opérateur ou de retrait de stock est effectuée par l'opé- rateur. Lorsque la tâche de dépôt ou de retrait de stock a été effectuée, les symboles (1) et (2) sont supprimés.
- Page 14 Navigation dans un entrepôt à allées très étroites Navigation depuis le point de vue de l'opérateur 10 5231 804 2563 FR - 12/2022 - 04...
- Page 15 Index Navigation désactivée....Navigation, vue de l'opérateur... 5 Approche d'une cible....8 Ordre d'entraînement.
- Page 18 STILL GmbH 5231 804 2563 FR - 12/2022 - 04...
