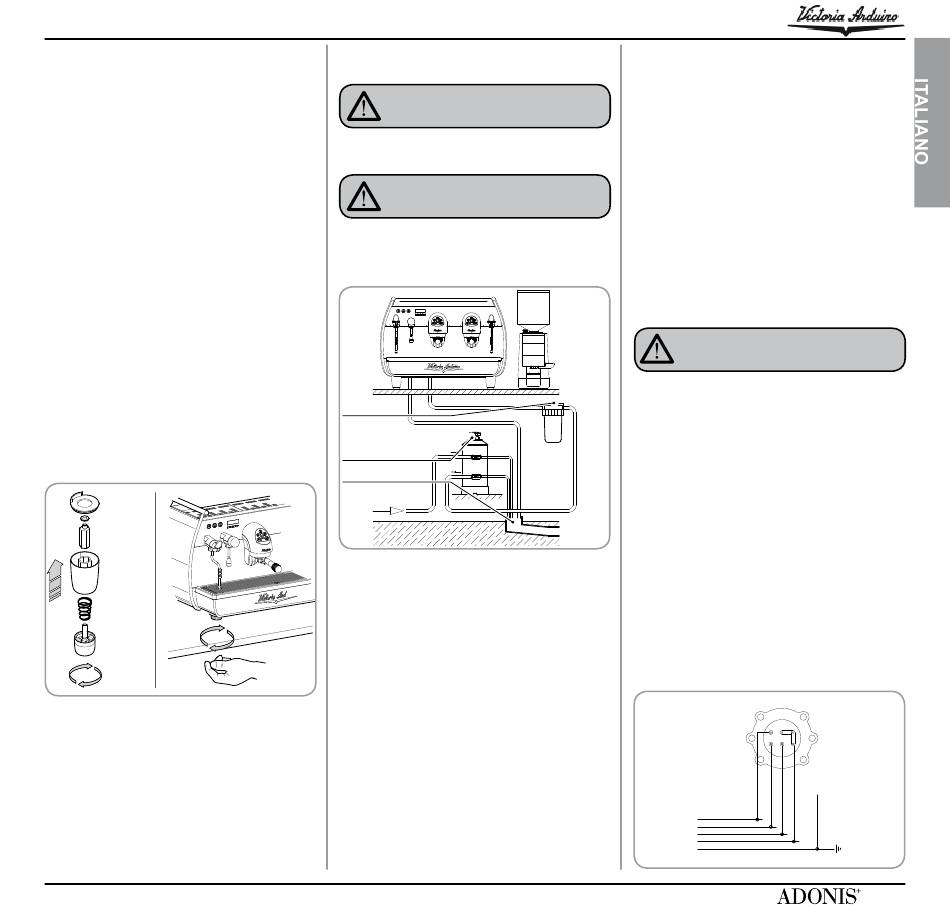

2.
INSTALLAZIONE
E OPERAZIONI
PRELIMINARI
Una volta rimosso l'imballo e aver verificato
l'integrità della macchina e degli accessori,
procedere come descritto di seguito:
• posizionare la macchina su un piano oriz-
zontale;
• assemblare i piedini di sostegno della mac-
china inserendo l'inserto all'interno del
guscio cilindrico;
• avvitare il piedino in gomma nella filettatura
dell'inserto contenuto nel guscio;
• avvitare tutto il gruppo assemblato nelle
apposite sedi di alloggiamento dei piedini
della macchina;
• mettere in piano la macchina agendo sui
piedini di regolazione.
NOTA: La scanalatura del guscio deve essere
rivolta verso l'alto, come indicato nella
figura successiva.
In fase preliminare, dopo la messa in piano
della macchina, si consiglia di installare un
addolcitore, all'uscita della rete idrica, e di
seguito un filtro a maglia.
Questo non permette alle impurità, come sab-
bia, particelle di calcare in sospensione, ruggi-
ne ecc.., di danneggiare le delicate superfici in
grafite, garantendo una buona durata della
macchina.
Dopo queste operazioni, provvedere ai collega-
menti idraulici come illustrato nella seguente figura.
ATTENZIONE
La pressione della rete idrica raccomandata
è [2,3] bar.
ATTENZIONE
Evitare strozzature nei tubi di collegamento.
Verificare inoltre che lo scarico sia in grado
di eliminare gli scarti.
Filtro a maglia
Addolcitore
Scarico Ø 50 mm
NOTA: Per un buon funzionamento della mac-
china occorre che la pressione di rete
non superi i 4 bar.
In caso contrario, installare un riduttore
di pressione a monte dell'addolcitore; il
tubo in entrata dell'acqua deve avere
un diametro interno non inferiore ai 6
Fig. 3
mm (⅜").
2.1
SPECIFICHE ACQUA
È responsabilità dell'utente la manutenzione del
sistema di filtraggio e il monitoraggio delle speci-
fiche acqua per mantenerle entro i livelli richiesti.
Il non mantenere l'acqua entro le specifiche di
seguito riportate comporta il completo decadere
della garanzia:
• durezza totale 50-60 ppm (parti per milione);
• pressione rete idrica tra 2 e 4 bar; acqua
fredda;
• flusso minimo: 200 l/ora;
• filtrazione inferiore a 1.0 micron;
• residuo fisso (tds = total dissolved solids) tra
50 e 250 ppm;
• alcalinità tra 10 e 150 ppm;
• cloro inferiore a 0.50 mg/l;
• ph tra 6.5 e 8.5.
2.2
SPECIFICHE
ELETTRICHE
ATTENZIONE
PERICOLO DI SCOSSA ELETTRICA
La macchina deve essere sempre protetta
con un interruttore automatico onnipolare
di adeguata potenza con distanza di apertu-
ra dei contatti uguale o superiore a 3 mm.
Simonelli Group non risponde di alcun
danno a cose o persone derivante dalla
mancata osservanza delle vigenti norme di
sicurezza.
Fig. 4
Prima di allacciare la macchina a una rete elet-
trica verificare che il voltaggio indicato sulla
targhetta dati della macchina corrisponda a
quello della rete.
In caso contrario, effettuare i successivi colle-
gamenti sulla base della linea elettrica a dispo-
sizione, come illustrato successivamente:
• per voltaggio 380V / 3 fasi + Neutro:
1 2 3 4
5
Fig. 5
