6.2.1 Système de dosage
22
REMARQUE !
Pression de service maximale admise de la chambre
d'analyse
Limitez la pression à 2 bar au maximum (à 30 °C)
directement au point de prélèvement de l'eau de
mesure, grâce à un réducteur de pression. Dans le cas
contraire, la pression de service maximale autorisée
de la chambre d'analyse est dépassée.
La contre-pression à l'écoulement ne doit pas
dépasser 2 bar (à 30 °C). Dans le cas contraire, la
pression de service maximale autorisée de la chambre
d'analyse est dépassée.
1.
Avec sonde de débit : Insérez la sonde de débit dans la
chambre d'analyse et serrez l'embout de réduction mâle et le
raccord de serrage
2.
Conduisez l'alimentation en eau de mesure du circuit de fil‐
tration à la chambre d'analyse par un robinet à boisseau
sphérique, voir figure ci-dessus
3.
Conduisez l'évacuation de l'eau de mesure de la chambre
d'analyse au circuit de filtration par un robinet à boisseau
sphérique, voir figure ci-dessus
4.
Installez un manchon ½" sur le tuyau du circuit de filtration
pour chaque canne d'injection
5.
Vissez les cannes d'injection dans les manchons du tuyau du
circuit de filtration

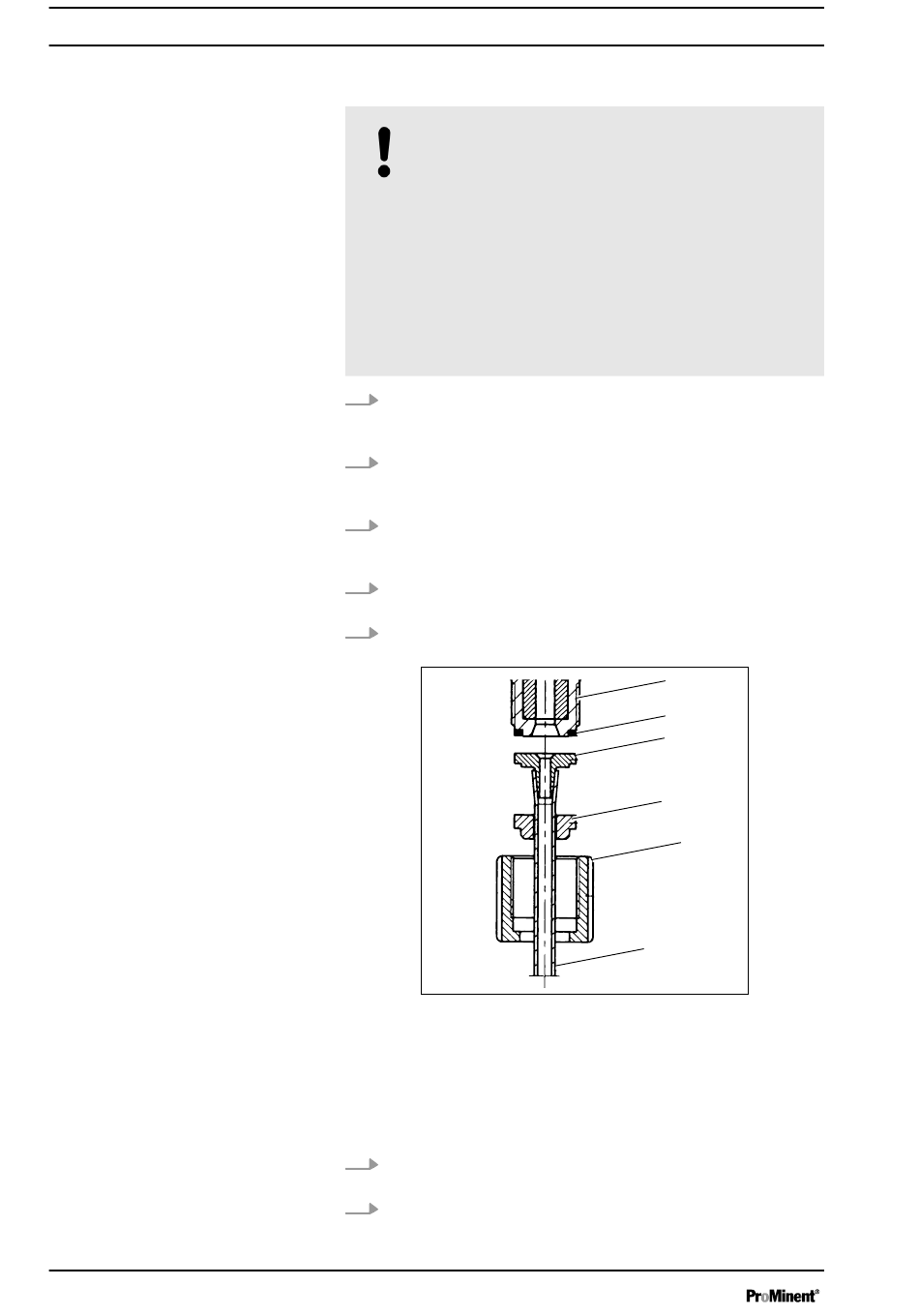

Fig. 12: Raccordez le tuyau au moyen du kit de raccordement
1. Clapet
2. Joint torique
3. Douille
4. Bague de serrage
5. Écrou-raccord
6. Flexible
6.
Raccordez le tuyau d'aspiration de la garniture d'aspiration à
l'unité de refoulement grâce au kit de raccordement
7.
Raccordez le tuyau de refoulement au raccord de refoule‐
ment grâce au kit de raccordement
1
2
3
4
5
6
A0929
