9.1 Alarmes

Les alarmes sont de deux types:
•
de système: alarme moteur vanne, Eeprom, sonde et de
communication;
•
de réglage: basse surchauff e, LOP, MOP, haute température de
condensation, basse température d'aspiration.
Leur intervention dépend de la confi guration des paramètres de seuil et
de retard d'activation. En confi gurant à 0 ce retard, les alarmes peuvent
être déshabilitées. L'alarme Eeprom paramètres de machine et paramètre
de fonctionnement, crée dans tous les cas le blocage du contrôle.
Toutes les alarmes sont à rétablissement automatique, une fois que la
cause qui les a provoquées a disparu. Le contact du relais d'alarme
s'ouvrira si le paramètre relatif prévoit le relais confi guré comme relais
d'alarme. La manifestation de l'alarme sur le pilote dépend de la présence
de la carte DEL ou de la carte écran, comme il résulte sur le tableau
suivant.
Remarque: la DEL d'alarme est allumée seulement pour les
alarmes de systèmes et non pas pour les alarmes de réglage.

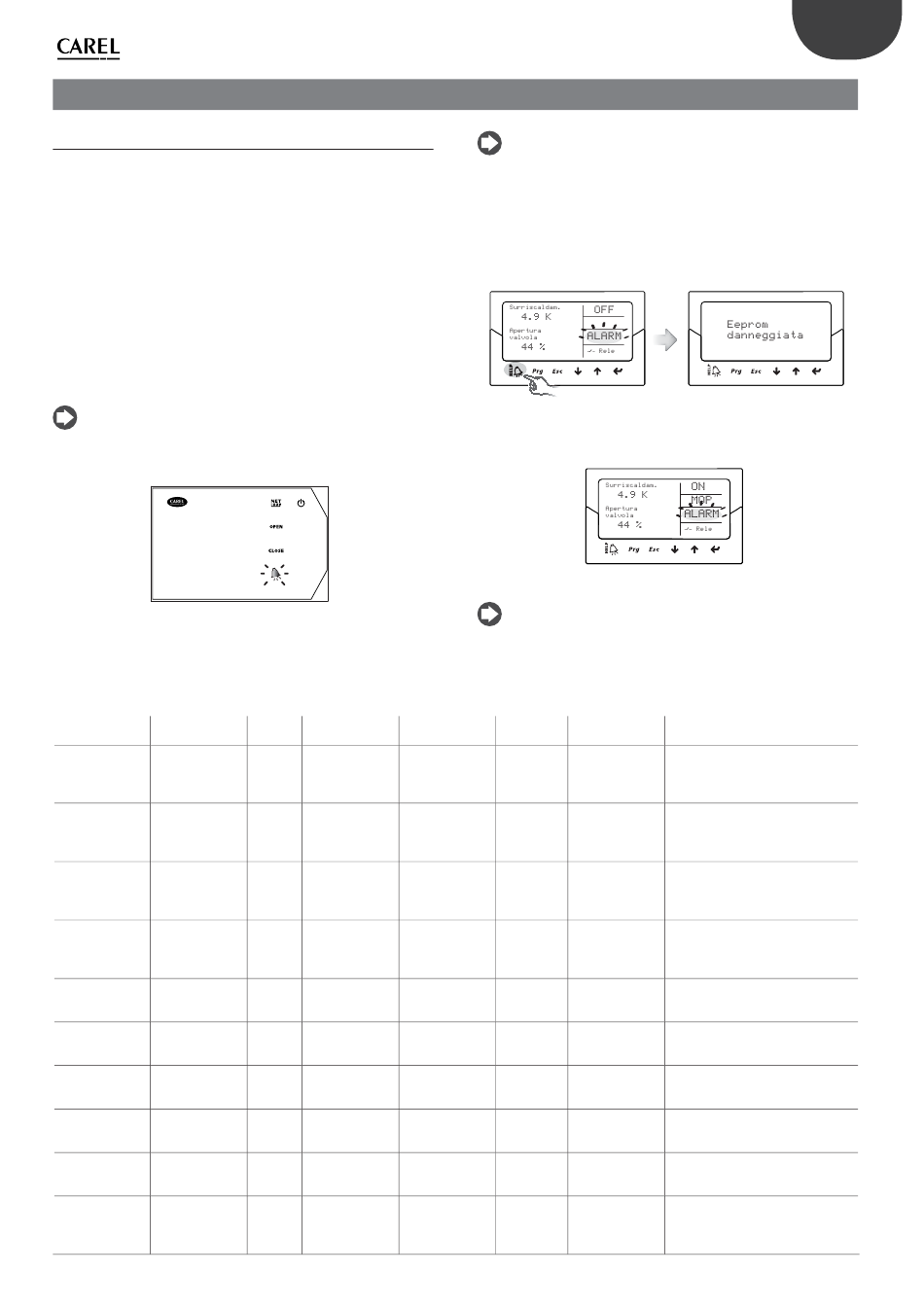

Exemple: visualisation alarme de système sur carte DEL:
EVD
evolution
Tableau des alarmes
Type d'alarme Cause
de l'alarme
Sonde S1 Sonde S1 en panne
ou elle a dépassé
l'intervalle d'alarme
configurée
Sonde S2 Sonde S2 en panne
ou elle a dépassé
l'intervalle d'alarme
configuré
Sonde S3 Sonde S3 en panne
ou elle a dépassé
l'intervalle d'alarme
configuré
Sonde S4 Sonde S4 en panne
ou elle a dépassé
l'intervalle d'alarme
configuré
(LowSH) surchauffe Intervention
basse protection LowSH
(LOP) basse Intervention
température protection LOP
évaporation
(MOP) haute Intervention
température protection MOP
évaporation
(HiTcond) haute Intervention
température protection HiTcond
condensation
Basse température Dépassement du
d'aspiration seuil et temps de
retard
Eeprom Eeprom paramètres
endommagée de fonctionnement
et/ou de machine
endommagée
9. ALARMES
Fig. 9.a
DEL Carte écran Relais
DEL ALARME clignotant Dépend du
alarme paramètre de
rouge configuration
DEL ALARME clignotant Dépend du
alarme paramètre de
rouge configuration
DEL ALARME clignotant Dépend du
alarme paramètre de
rouge configuration
DEL ALARME clignotant Dépend du
alarme paramètre de
rouge configuration
- ALARME clignotant Dépend du
et LowSH paramètre de
configuration
- ALARME clignotant Dépend du
et LOP paramètre de
configuration
- ALARME clignotant Dépend du
et MOP paramètre de
configuration
- ALARME clignotant Dépend du
et HiTcond paramètre de
configuration
- ALARME clignotant Dépend du
paramètre de
configuration
DEL ALARME clignotant Dépend du
alarme paramètre de
rouge configuration
Remarque: la DEL d'alarme est allumée pour signaler l'absence
de tension de réseau, seulement si le module EVBAT***(accessoire),
qui garantit l'alimentation nécessaire à la fermeture de la vanne, a été
branché.
L'écran visualise les deux alarmes, avec deux modalités diff érentes:
•
alarme de système: sur la page principale s'affi che ALARM clignotant.
En appuyant sur la touche Help, s'affi che la description de l'alarme et,
en haut à droite, le nombre total d'alarmes actives.
•
alarme de réglage: à côté de ALARM clignotant, s'affi che, sur la page
principale, le type de protection qui est intervenue.
Notes:
•
pour visualiser la queue des alarmes, appuyer sur la touche Aide et faire
défi ler avec les touches UP/DOWN;
•
les alarmes de réglage peuvent être déshabilitées en mettant à zéro le
paramètre de retard correspondant.
Rétablisse- Effets sur le
ment réglage
automatique Dépend du
Paramètre "Gestion
alarme sonde S1"
automatique Dépend du
Paramètre "Gestion
alarme sonde S2"
automatique Dépend du
Paramètre "Gestion
alarme sonde S3"
automatique Dépend du
Paramètre "Gestion
alarme sonde S4"
automatique Action de
protection déjà en
cours
automatique Action de
protection déjà en
cours
automatique Action de
protection déjà en
cours
automatique Action de
protection déjà en
cours
automatique Aucun effet
Remplacer Blocage total
le pilote/
Contacter
l'assistance
43 "EVD evolution" +0300005FR - rel. 3.3 - 25.01.2013
FRE
Fig. 9.b
Fig. 9.c
Vérifications/ remèdes
Vérifier les branchements de la sonde.
Vérifier les paramètres "Gestion alarme
sonde S1", et "Pression S1: valeurs
MINIMUM et MAXIMUM d'alarme"
Vérifier les branchements de la sonde.
Vérifier les paramètres "Gestion alarme
sonde S2", et "Température S2: valeurs
MINIMUM et MAXIMUM d'alarme"
Vérifier les branchements de la sonde.
Vérifier les paramètres "Gestion alarme
sonde S3", et "Pression S3: valeurs
MINIMUM et MAXIMUM d'alarme"
Vérifier les branchements de la sonde.
Vérifier les paramètres "Gestion alarme
sonde S4", et "Température S4: valeurs
MINIMUM et MAXIMUM d'alarme"
Vérification des paramètres "Protection
LowSH: seuil et retard d'alarme"
Vérification des paramètres "Protection
LOP: seuil et retard d'alarme"
Vérification des paramètres "Protection
MOP: seuil et retard d'alarme"
Vérification des paramètres "Protection
HiTcond: seuil et retard d'alarme"
Vérifier les paramètres seuil et retard.
Remplacer le pilote/Contacter
l'assistance
