Carel EVD evolution Mode D'emploi page 24

FRE

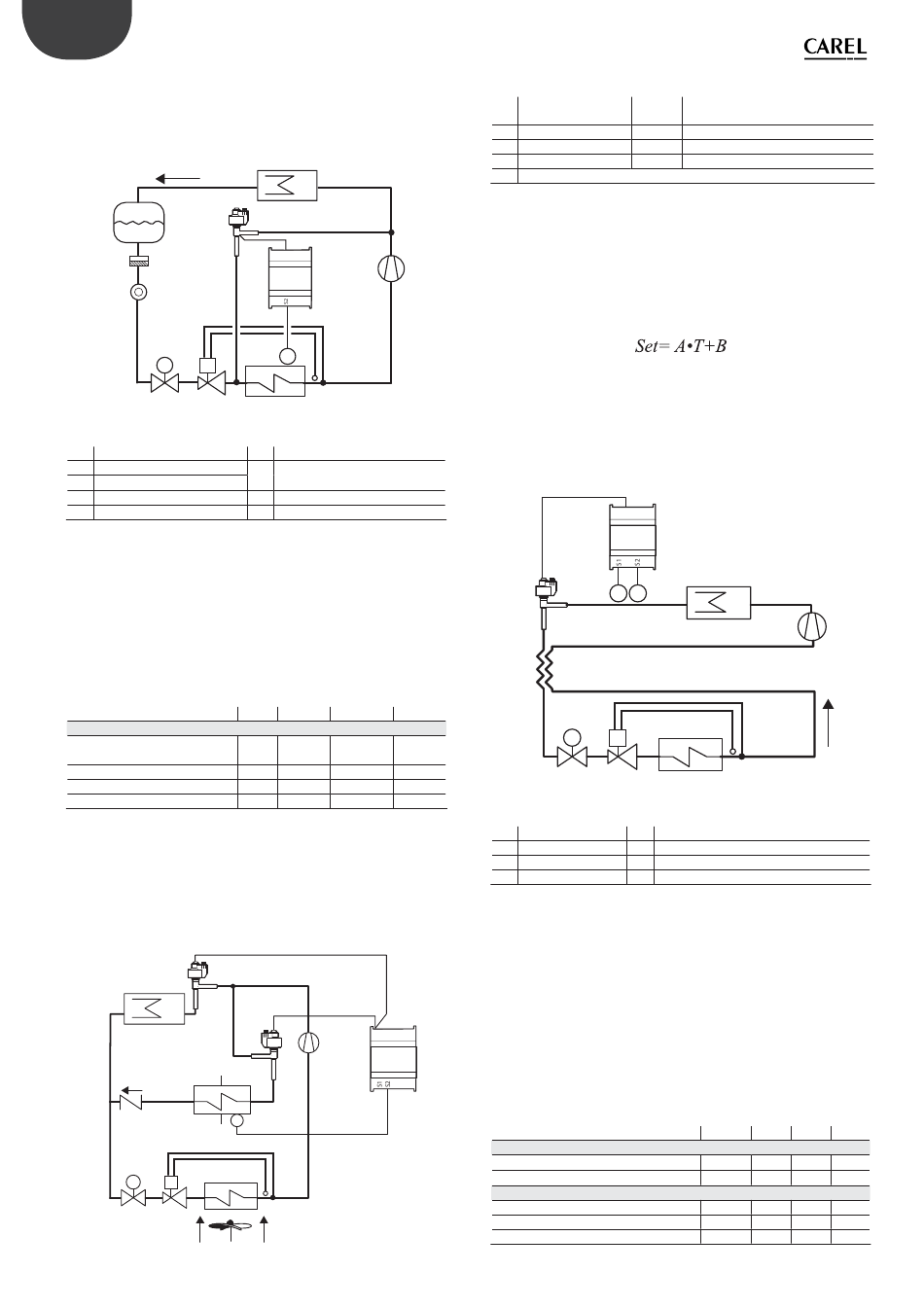

By-pass de gaz chaud en température
Le réglage est utilisable comme contrôle de capacité frigorifi que. Dans
le cas d'un comptoir frigorifi que, si la sonde de température ambiante
détecte une augmentation de température, la capacité frigorifi que doit
elle aussi augmenter et donc la vanne doit se fermer.
L EV
F
S
M T
V1 V2
Légende:
CP Compresseur
C Condenseur
L Récepteur de liquide
F Filtre déshydrateur
S Voyant liquide
Pour les branchements électriques, voir le paragraphe 2.7 "Schéma
général de branchement".
Il s'agit d'un réglage PID sans aucune protection (LowSH, LOP, MOP,
HiTcond, voir le chapitre protections), sans aucune procédure de
déblocage de la vanne et sans aucun réglage auxiliaire. Le réglage est
eff ectué sur la sonde de pression de by-pass de gaz chaud, lue par l'entrée
S2 avec une valeur de consigne paramétrée comme "Valeur de consigne
de by-pass de gaz chaud". Le réglage est inverse, quand la température
augmente, la vanne se ferme.
Paramètre/description
RÉGLAGE
Consigne température de by-
pass de gaz chaud
PID: gain proportionnel
PID: temps intégral
PID: temps dérivé
Une autre application qui profi te de ce réglage, utilise la connexion de
deux vannes EXV connectées ensemble de manière complémentaire, pour
obtenir l'eff et d'une vanne à trois voies, c'est le "reheating". Pour contrôler
l'humidité, la vanne EV_1 est ouverte pour faire passer le réfrigérant dans
l'échangeur S. En même temps, l'air qui passe dans l'évaporateur E est
refroidi et sans humidité en trop, mais a une température inférieure à
celle désirée dans le milieu ambiant. Il passe donc dans l'échangeur S qui
le réchauff e à la consigne (reheating).
EV_2
C
s
V3
M T
V1 V2
"EVD evolution" +0300005FR - rel. 3.3 - 25.01.2013
C
CP
EVD
evolution
T
E
Fig. 5.g
V1 Vanne solénoïde
V2 Vanne d'expansion
thermostatique
EV Vanne électronique
E Évaporateur
Déf. Min. Max. U.M.
10 -60 (-76) 200 (392) °C (°F)
15 0 800 -
150 0 1000 s
5 0 800 s
EV_1
CP
EVD
evolution
T
E
Fig. 5.h
Légende:
CP Compresseur
C Condensateur
V1 Vanne solénoïde
V3 Clapet de non-retour V2
S Echangeur de chaleur (reheating)
Refroidisseur de gaz CO
Cette solution pour l'utilisation de CO2 dans les installations frigorifi ques
à cycle transcritique, prévoit l'utilisation, à la place du condenseur, d'un
refroidissement de gaz, échangeur de chaleur liquide/air résistant aux
pressions élevées. En régime transcritique, pour une température donnée
de sortie du refroidisseur de gaz, il existe une pression qui optimise le
rendement de l'installation:
Set= valeur de consigne de pression dans un refroidisseur de gaz avec
CO2 transcritique
T=température en sortie du refroidisseur de gaz
Valeurs de défaut: A= 3.3, B= -22,7.
Dans le schéma simplifi é reporté ci-dessous, nous proposons la solution la
plus simple du point de vue conceptuel. Les complications d'installation
sont dues aux pressions élevées et à la nécessité d'optimiser l'effi cacité
de l'installation.
EV
IHE
M
V1
Légende:
Tab. 5.n
CP Compresseur
GC Refroidisseur de gaz EV
E Évaporateur
V1 Vanne solénoïde
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement".
Il s'agit d'un réglage PID sans aucune protection (LowSH, LOP, MOP,
HiTcond, voir le chapitre protections), sans aucune procédure de
déblocage de la vanne et sans aucun réglage auxiliaire. Le réglage est
eff ectué sur la sonde de pression du refroidisseur de gaz, lue par l'entrée
S1 avec une valeur de consigne qui dépend de la température du
refroidisseur de gaz, lue par l'entrée S2, il n'existe donc pas un paramètre
valeur de consigne, mais une formule relative:
"Valeur de pression refroidisseur de gaz CO
refroidisseur de gaz (S2) + Coeffi cient B. La valeur de consigne calculée
sera une variable visible dans le mode Visualisation. Le réglage est direct,
quand la pression augmente la vanne s'ouvre.
Paramètre/description
SPÉCIAUX
CO
transcritique: coefficient A
2
CO transcritique: coefficient B
2
RÉGLAGE
PID: gain proportionnel
PID: temps intégral
PID: temps dérivé
24
EV_1 Vannes électroniques connectées en
EV_2 mode complémentaire
T Sonde de température
E Evaporateur
Vanne d'expansion thermostatique
transcritique
2
EVD
evolution
GC
P T
CP
E
T
V2
Fig. 5.i
V2 Vanne d'expansion thermostatique
Vanne électronique
IHE Échangeur de chaleur interne
"= Coeffi cient A * T
2
Déf. Min.
3,3 -100
-22,7 -100
15 0
150 0
5 0
Max. U.M.
800 -
800 -
800
1000 s
800 s
Tab. 5.o
