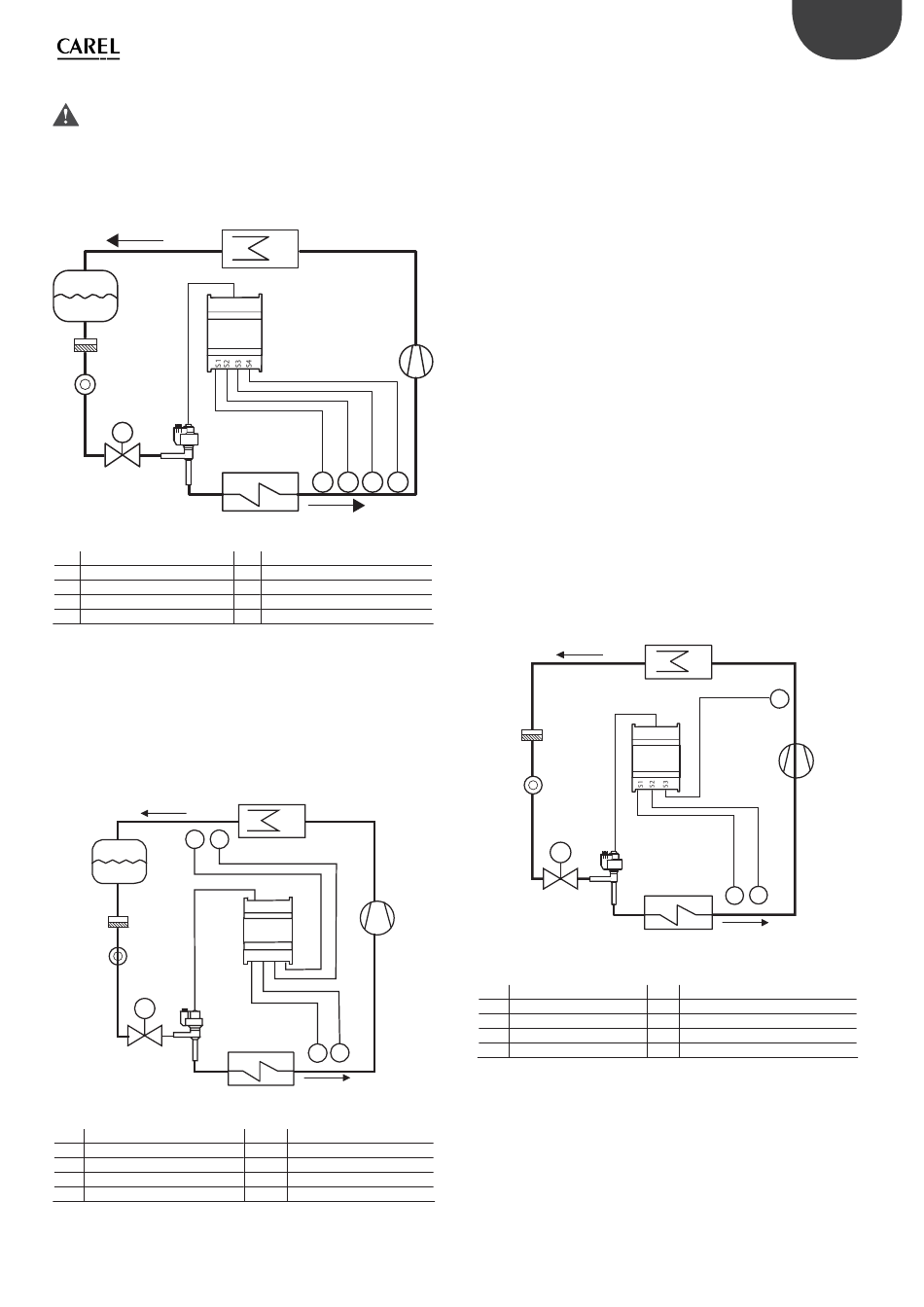

Sondes de réserve sur S3 et S4
Attention: ce réglage est compatible avec la confi guration du
paramètre "réglage principal" aux seules valeurs 1...18.
Dans ce cas, les sondes de pression S3 et de température S4 seront
utilisées en remplacement respectivement des sondes S1 et S2, en cas
de panne de l'une ou des deux, afi n de garantir un niveau élevé de
sécurité de l'unité réglée.
C
L
EVD
evolution
F
S
M
EEV
V
Fig. 5.p
Légende:
CP Compresseur
C Condenseur
L Récepteur de liquide
F Filtre déshydrateur
S Voyant liquide
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement".

Mesure du sous-refroidissement

Cette fonction permet de mesurer le sous-refroidissement, grâce à un
capteur de pression et un capteur de température connectés aux entrées
respective S3 et S4. La mesure peut être transmise à un régulateur relié
au réseau (par ex. pCO).
TB PB
L
F
S
V M
EEV
Fig. 5.q
Légende:
CP Compresseur
C Condensateur
L Réservoir de liquide
F Filtre déshydrateur
S Voyant liquide
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement"
CP
E
P T P T
EEV Vanne d'expansion électronique
V Vanne solénoïde
E Évaporateur
P Sonde (transducteur) de pression
T Sonde de température
C
CP
EVD
evolution
S1 S2 S4
S3
E
PA TA
EEV Détendeur électronique
V VEM
E Evaporateur
PA, PB Capteurs de pression
TA, TB Capteurs de température
La mesure du sous-refroidissement se fait par diff érence entre la valeur
de la température de condensation donnée par la lecture de la pression
correspondante et la température du réfrigérant liquide à la sortie du
condensateur. Cette mesure indique la charge du réfrigérant du circuit
frigorifi que.
Une valeur proche de 0 K indique une carence possible en réfrigérant ce
qui pourrait entraîner une diminution de la capacité de refroidissement
du circuit, une réduction du débit de masse de la vanne d'expansion et
des oscillations dans le réglage de la surchauff e. Une telle valeur pourrait
également indiquer une fuite de réfrigérant du circuit frigorifi que, si l'on
connaît la valeur nominale du sous-refroidissement.
Une valeur excessive de sous-refroidissement, par exemple supérieure
à 20 K, si cela n'est pas prévu par l'application, pourrait indiquer une
charge excessive du circuit frigorifi que, et cela pourrait entraîner des
valeurs anormalement élevées de pression de condensation et, en
conséquence, une diminution de la capacité frigorifi que du circuit ainsi
que de probables arrêts du compresseur à cause d'une pression élevée
dans le pressostat.
Protection inverse haute température de condensation
(HiTcond) sur S3
Avec la protection HiTcond inverse, on tente de limiter la pression de
condensation du circuit frigorifi que en augmentant l'ouverture de la
vanne plutôt que de la fermer. Il est conseillé de l'utiliser en alternative à
la protection HiTcond décrite ci-dessus, pour des circuits frigorifi ques non
équipés d'un réservoir de liquide et dont les dimensions du condensateur
sont inférieures à celles de l'évaporateur (par exemple pompes à
chaleur air-eau). Dans ce cas, en eff et, une diminution d'ouverture de
la vanne constituerait une obstruction au passage du réfrigérant en
sortie condensateur, car la capacité d'accumulation étant insuffi sante,
cela entraînerait l'augmentation de la pression de condensation. Cette
protection s'avère donc particulièrement utile pour la condensation de
CO2 dans des dispositifs en cascade. Voir le chapitre Protections.
F
S
M
V
EEV
Légende :
CP Compresseur
C Condensateur
F Filtre déshydrateur
S Voyant liquide
T Capteur de température
Pour les branchements électriques, voir le paragraphe 2.11 "Schéma
général de branchement.
27 "EVD evolution" +0300005FR - rel. 3.3 - 25.01.2013
C
P
CP
EVD
evolution
E
P T
Fig. 5.r
EEV Détendeur électronique
V VEM
E Evaporateur
P Capteur (transducteur) de pression
